8-56
8
ECB00650
ПРЕДУПРЕЖДЕНИЕ:
Не прикасайтесь к стеклянной колбе лампы, чтобы не
испачкать ее маслом, иначе это отрицательно повлияет
на прозрачность стекла, яркость свечения лампы и срок
ее службы. Тщательно вытрите грязь и следы пальцев
на колбе лампы при помощи ткани, смоченной в спирте
или растворителе.
6. Установите патрон фары, нажав на него и повернув по
часовой стрелке.
7. Установите крышку патрона фары, а также колпак с за
-
дней стороны лампы.
ECB00670
ПРЕДУПРЕЖДЕНИЕ:
Убедитесь, что крышка правильно установлена и надеж-
но зафиксирована на корпусе фары.
8. При необходимости отрегулируйте направление свето-
вого пучка фары.
EBU25551
Регулировка светового пучка фары
ECB00690
ПРЕДУПРЕЖДЕНИЕ:
Рекомендуем доверить выполнение этой операции офи-
циальному дилеру Yamaha.

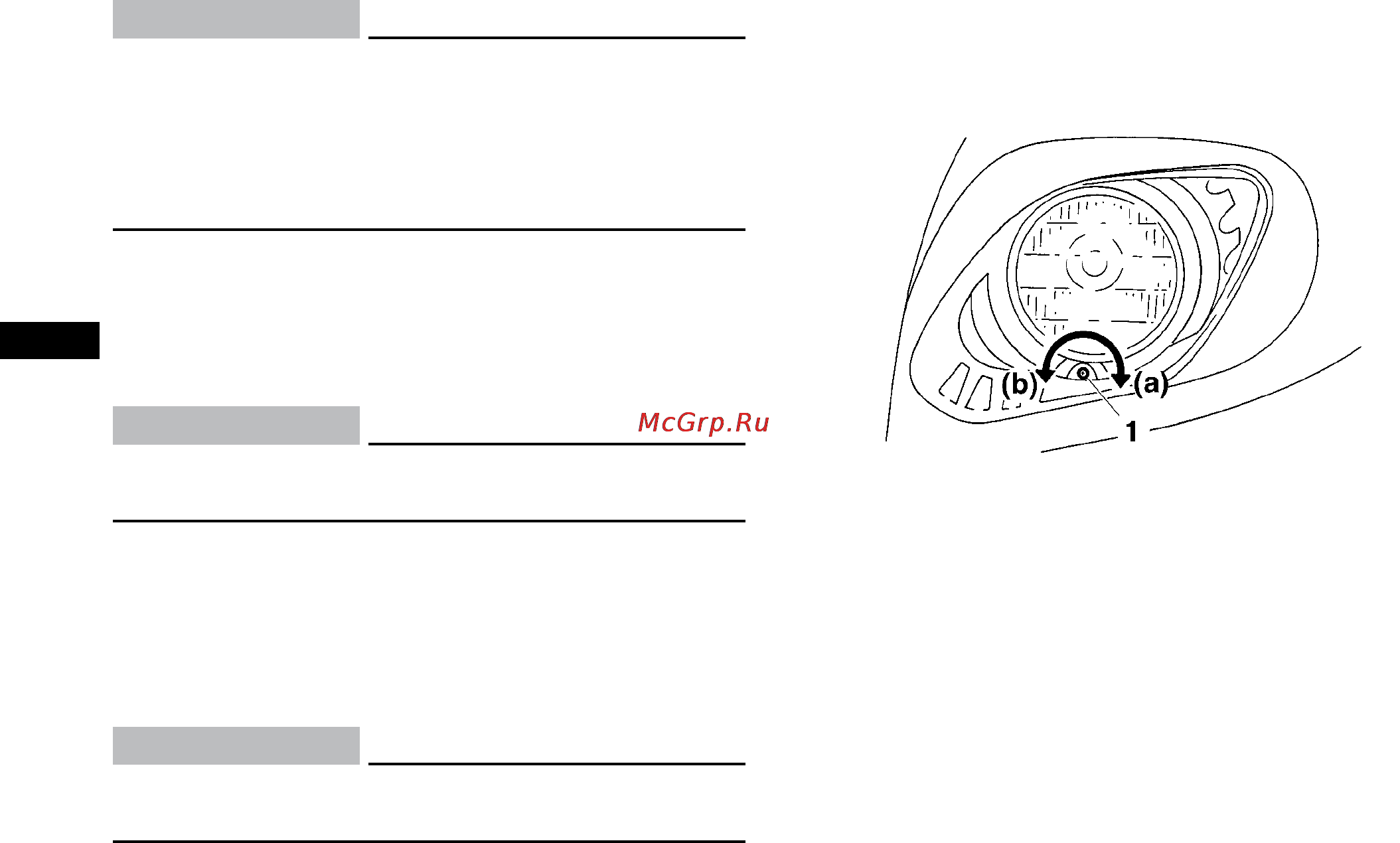

Чтобы поднять световой пучок фары, поверните регулиро-
вочный винт в направлении (а).
Чтобы опустить световой пучок фары, поверните регулиро-
вочный винт в направлении (b).
1. Регулировочный винт светового пучка фары
EBU25620
Замена лампы заднего фонаря/стоп-сиг-
нала
При перегорании лампы габаритного огня или тормоза, за-
мените ее следующим образом.
1. Снимите гайки с шайбами, затем рассеиватель лампы
заднего фонаря/стоп-сигнала.
