Yamaha YFM450FWAN (2012) Инструкция по эксплуатации онлайн [140/162] 115254
![Yamaha YFM450FWAN (2012) Инструкция по эксплуатации онлайн [140/162] 115254](/views2/1121825/page140/bg8c.png)
8-57
8

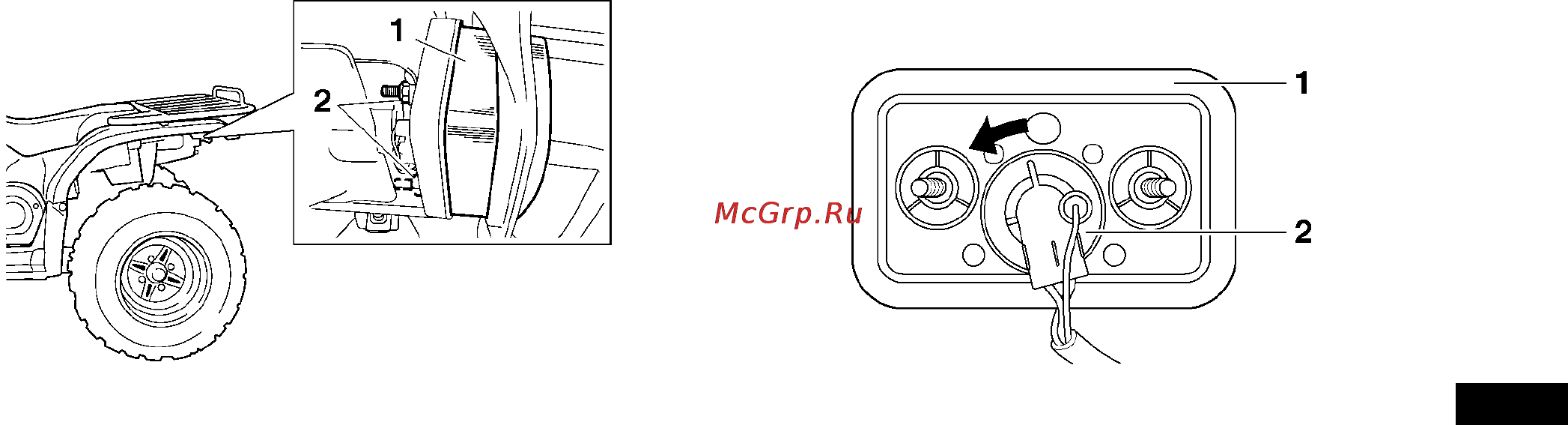

1. Задний фонарь/стоп-сигнал в сборе
2. Гайка
2. Снимите патрон лампы вместе с самой лампой, повер-
нув его против часовой стрелки.
1. Задний фонарь/стоп-сигнал в сборе
2. Патрон лампы габаритного огня и стоп-сигнала
3. Выньте дефектную лампу, нажав на неё и повернув про-
тив часовой стрелки.
