8-12
8
Панель C
Снятие панели

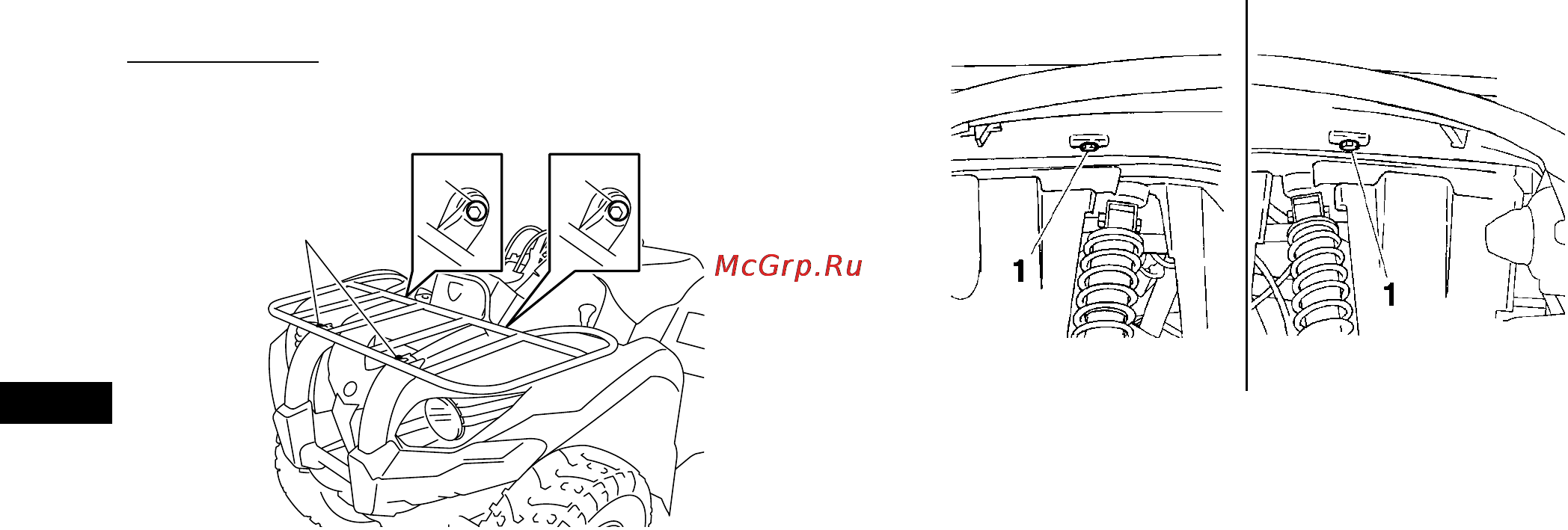

1. Отверните болты в верхней части багажника.
1. Болт багажника (верхний)
2. Отверните болты под крыльями и снимите передний
багажник.
1. Болт багажника (под крыльями)
3. Удалите быстросъемные крепления и потяните панель
вверх, чтобы снять ее.
