6-3
6
8. Продолжайте прогрев двигателя до его плавной рабо-
ты в режиме холостого хода. После того и до начала
движения верните дроссель в положение 3.
ПРИМЕЧАНИЕ:
Двигатель считается прогретым, когда при закрытом дроссе-
ле он нормально реагирует на рычаг акселератора.
EBU20291
Запуск прогретого двигателя
Проделайте те же действия, что и при запуске непрогрето-
го двигателя с той разницей, что нет необходимости двигать
дроссель. Вместо этого при запуске двигателя приоткройте
дроссельную заслонку с помощью рычага акселератора.
EBU20440
Управление рычагом коробки передач и
движение задним ходом
ECB00170
ПРЕДУПРЕЖДЕНИЕ:
Перед переключением передач остановите мотовезде-
ход. В противном случае трансмиссия может получить
повреждения.
Переключение передач: с нейтральной передачи на вы-
сшую, с высшей передачи на низшую
1. Полностью остановите мотовездеход.
2. Нажмите на педаль тормоза. Удерживая ее, выберите
нужную передачу при помощи рычага коробки передач.
ПРИМЕЧАНИЕ:
Убедитесь, что рычаг коробки передач надежно зафиксиро-
ван в выбранном положении.

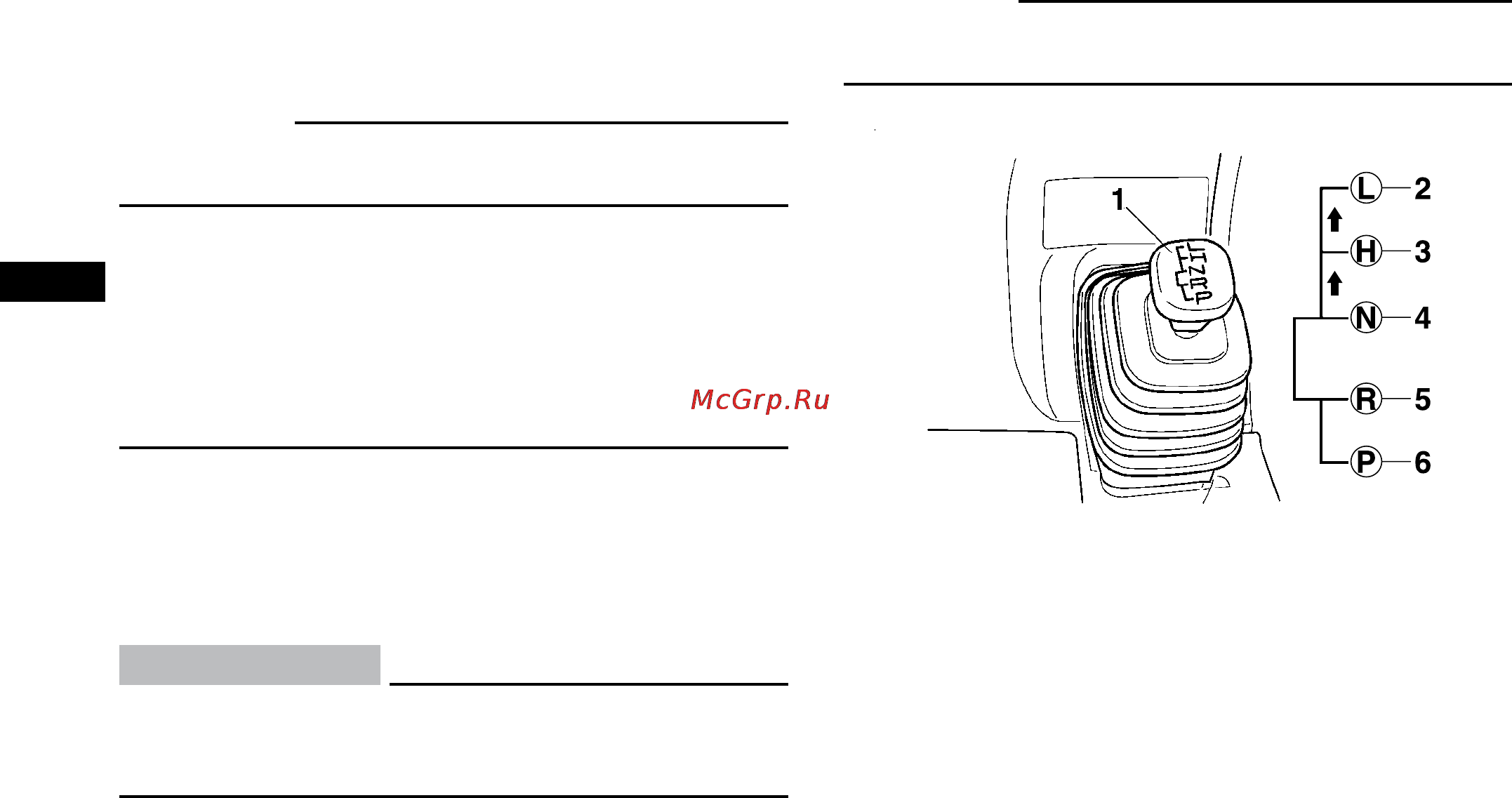

1. Рычаг коробки переключения передач
2. Низшая передача «L»
@ 3. Высшая передача «H»
@ 4. Нейтральная передача «N»
@ 5. Передача заднего хода «R»
@ 6. Режим стоянки «Р»
3. Отпустите педаль тормоза и начните плавно открывать
дроссельную заслонку.
