4-23
4
EWB00400
ПРЕДОСТЕРЕЖЕНИЕ
Характеристики амортизаторов, установленных на раз-
ных бортах, должны быть одинаковыми.
Неправильная регулировка может привести к низкой уп-
равляемости и меньшей устойчивости, что может стать
причиной дорожно-транспортного происшествия.
EBU19181
Вспомогательная розетка постоянного
тока
Гнездо постоянного тока находится в передней части мото-
вездехода по правому борту. Розетка постоянного тока мо-
жет использоваться для вспомогательных световых прибо-
ров, радиоприемников и т.п. Розетку постоянного тока можно
использовать только при работающем двигателе.
1. Установите переключатель световых приборов в поло-
жение «OFF».
2. Запустите двигатель (см. стр. 6-1).
3. Откройте крышку розетки постоянного тока и вставьте
вилку дополнительного оборудования.

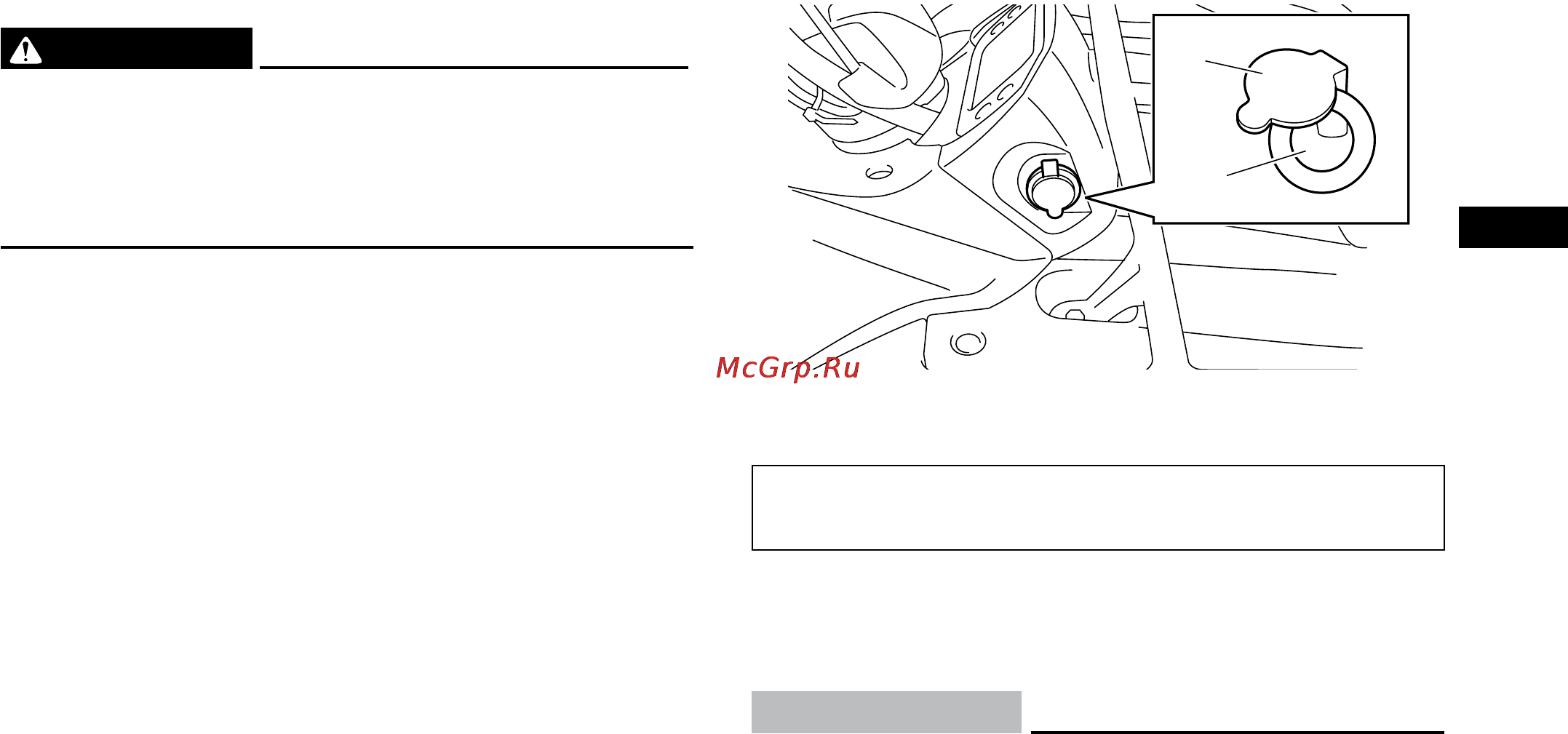

1. Колпачок вспомогательной розетки постоянного тока.
2. Вспомогательная розетка постоянного тока.
Максимальная нагрузка на розетку постоянного тока:
постоянный ток 12 В, мощность 120 Вт (10А)
4. Если гнездо постоянного тока не используется, реко
-
мендуется закрыть его колпачком.
ECB00120
ПРЕДУПРЕЖДЕНИЕ:
Не используйте дополнительное оборудование, ха-
рактеристики которого превышают допустимые
значения. Это может стать причиной перегрузки
электрической сети и перегорания плавких предох-
ранителей.
●
