Задние тормозные диски
Задний тормоз оборудован специальным индикатором изно-
са, благодаря которому для проверки износа диска не нужно
разбирать тормозной механизм. Для определения степени
износа тормозных дисков проверьте положение индикатора
износа во время нажатия на тормоз. Если тормозные диски
износились до такой степени, что индикатор достигает знач-
ка предельно допустимого износа, обратитесь к официаль-
ному дилеру компании Yamaha для замены тормозных коло-
док комплектом.

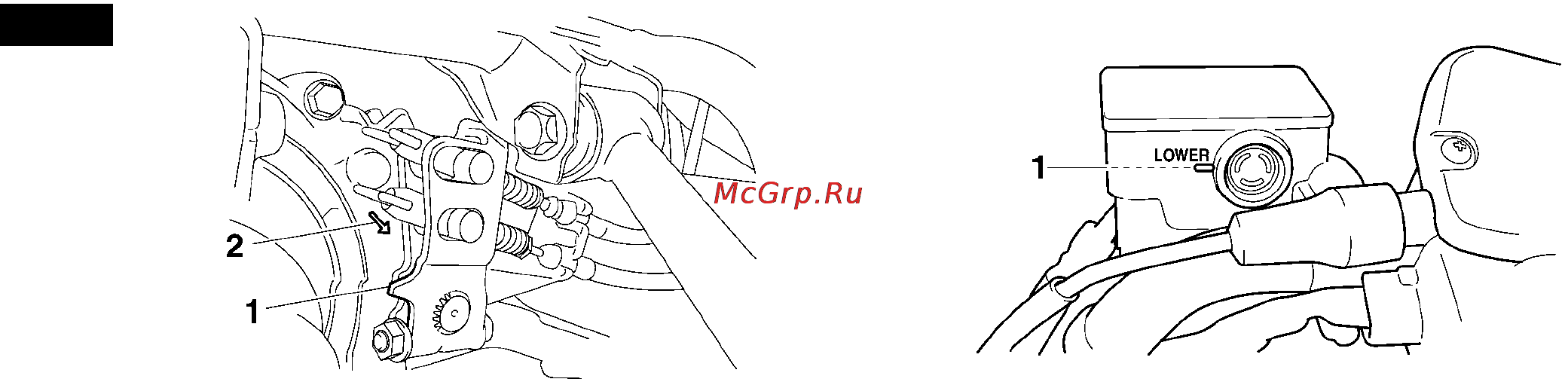

1. Индикатор износа
2. Значок предельно допустимого износа
EBU24251
Проверка уровня тормозной жидкости
Недостаточное количество тормозной жидкости может при-
вести к попаданию воздуха в тормозную систему, вызвав
ее неработоспособность. Перед поездкой убедитесь, что
уровень тормозной жидкости находится выше отметки ми-
нимального уровня и пополните объем при необходимости.
Пониженный уровень тормозной жидкости может свидетель-
ствовать о протечках и/или износе тормозных колодок. Если
уровень тормозной жидкости понижен, обязательно про-
верьте тормозную систему на отсутствие протечек, а также
проверьте степень износа тормозных колодок.
1. Отметка минимального уровня
Соблюдайте следующие меры предосторожности:
Проверку уровня тормозной жидкости проводите на рас-
положенном горизонтально бачке.
●
