![Yamaha YFM450FWAN (2012) [80/162] Движение по пересеченной местности](/img/pdf.png)
Yamaha YFM450FWAN (2012) [80/162] Движение по пересеченной местности
![Yamaha YFM450FWAN (2012) [80/162] Движение по пересеченной местности](/views2/1121825/page80/bg50.png)
7-22
7

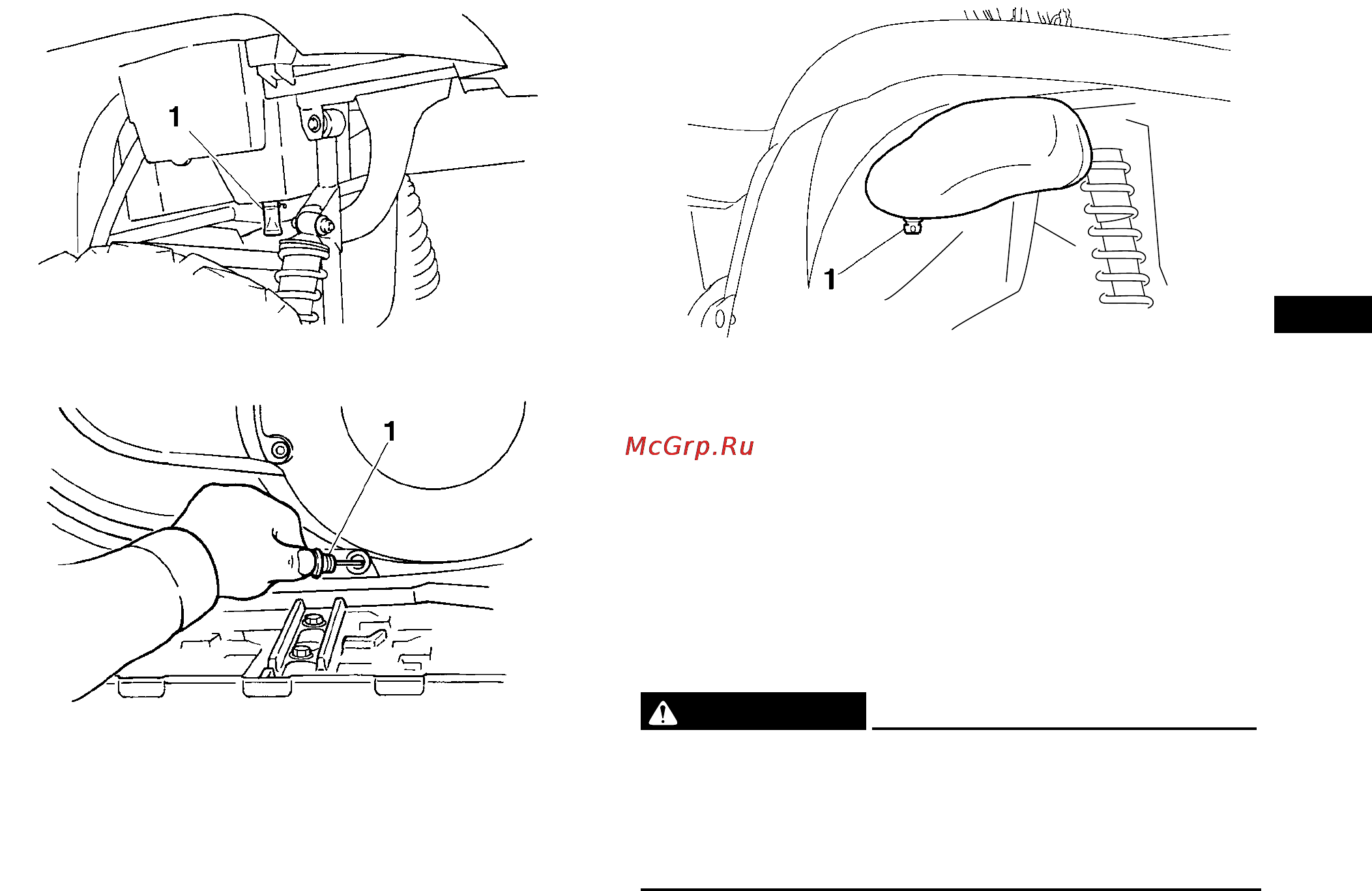

1. Контрольный патрубок багажного отделения
1. Сливная пробка кожуха воздухоочистителя
1. Сливная пробка багажного отделения
ДВИЖЕНИЕ ПО ПЕРЕСЕЧЕННОЙ МЕСТНОСТИ
Передвигаясь по пересеченной местности, будьте предель-
но внимательны. Своевременно обнаруживайте препятс-
твия, которые могут повредить мотовездеход, привести к
его опрокидыванию или иной аварии. Следите, чтобы ноги
постоянно опирались на подножки. Избегайте прыжков на
мотовездеходе, так как они могут привести к потере управ-
ляемости или к повреждению машины.
EWB01650
ПРЕДОСТЕРЕЖЕНИЕ
Перед поездками по незнакомой местности убедитесь
в отсутствии препятствий. Не переезжайте через боль-
шие препятствия, такие как крупные валуны или упав-
шие деревья. Преодолевая препятствия, следуйте ре-
комендациям, изложенным в настоящем Руководстве.
