8-58
8

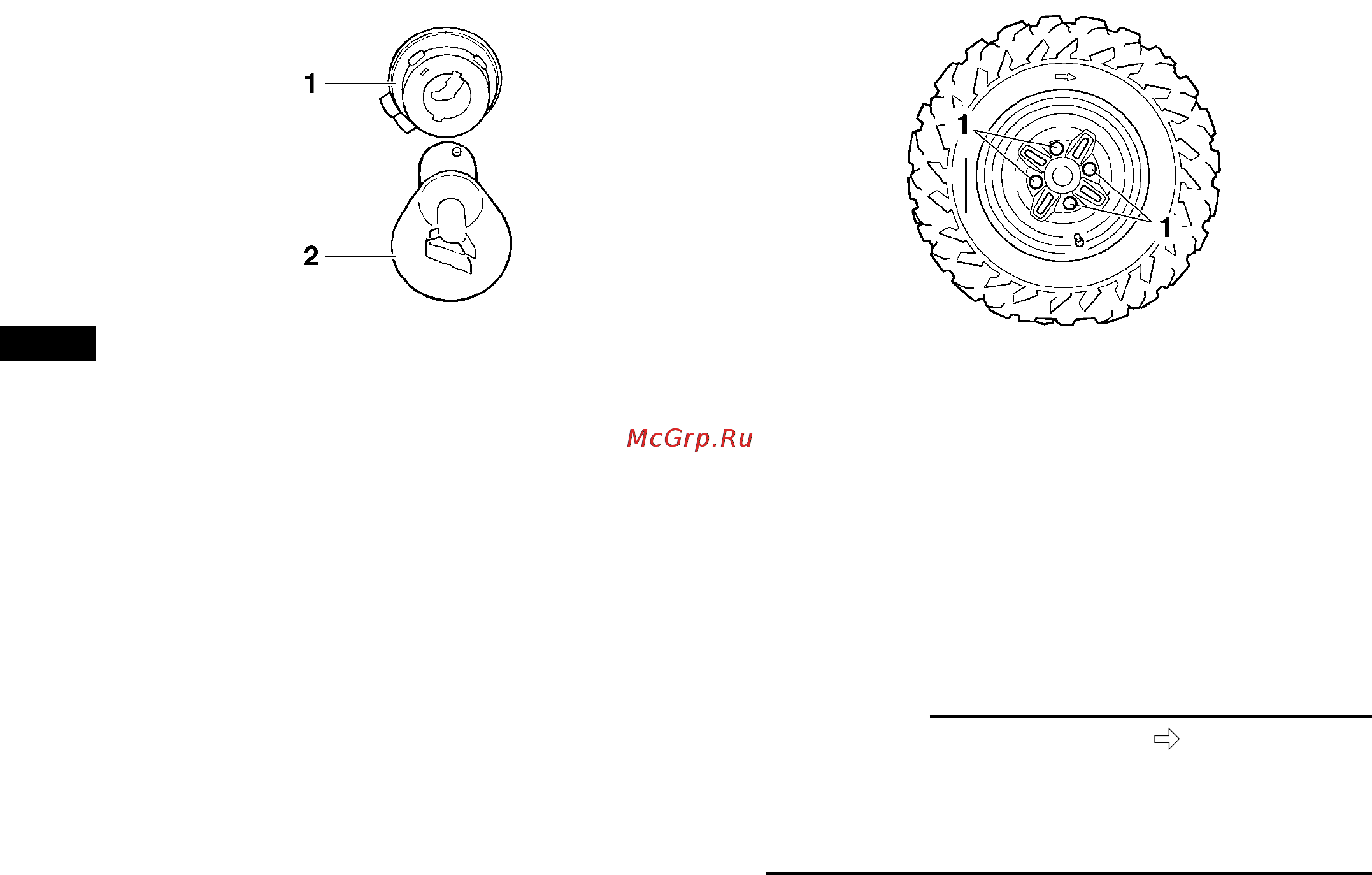

1. Патрон лампы габаритного огня и стоп-сигнала
2. Лампа габаритного огня и стоп-сигнала
4. Вставьте в патрон новую лампу, нажмите на неё и затем
поверните по часовой стрелке до упора.
5. Установите патрон (вместе с лампой), повернув его по
часовой стрелке.
6. Установите на место рассеиватель лампы заднего фо-
наря/стоп-сигнала, установите гайки и шайбы.
EBU25651
Снятие колеса
1. Поставьте мотовездеход на ровную горизонтальную
площадку.
2. Ослабьте колесные гайки.
1. Колесные гайки
3. Приподнимите мотовездеход и подложите упоры под
раму.
4. Полностью отверните колесные гайки.
5. Снимите колесо.
EBU25701
Установка колеса
1. Поставьте мотовездеход на ровную горизонтальную
площадку.
2. Установите колеса и наживите гайки.
ПРИМЕЧАНИЕ:
Метка на покрышке в виде стрелки « » должна указывать
в направлении вращения колеса.
На всех колесах используются конические гайки. Наживи-
те гайки таким образом, чтобы их коническая часть была
направлена в сторону диска колеса.
●
●
