6-2
6

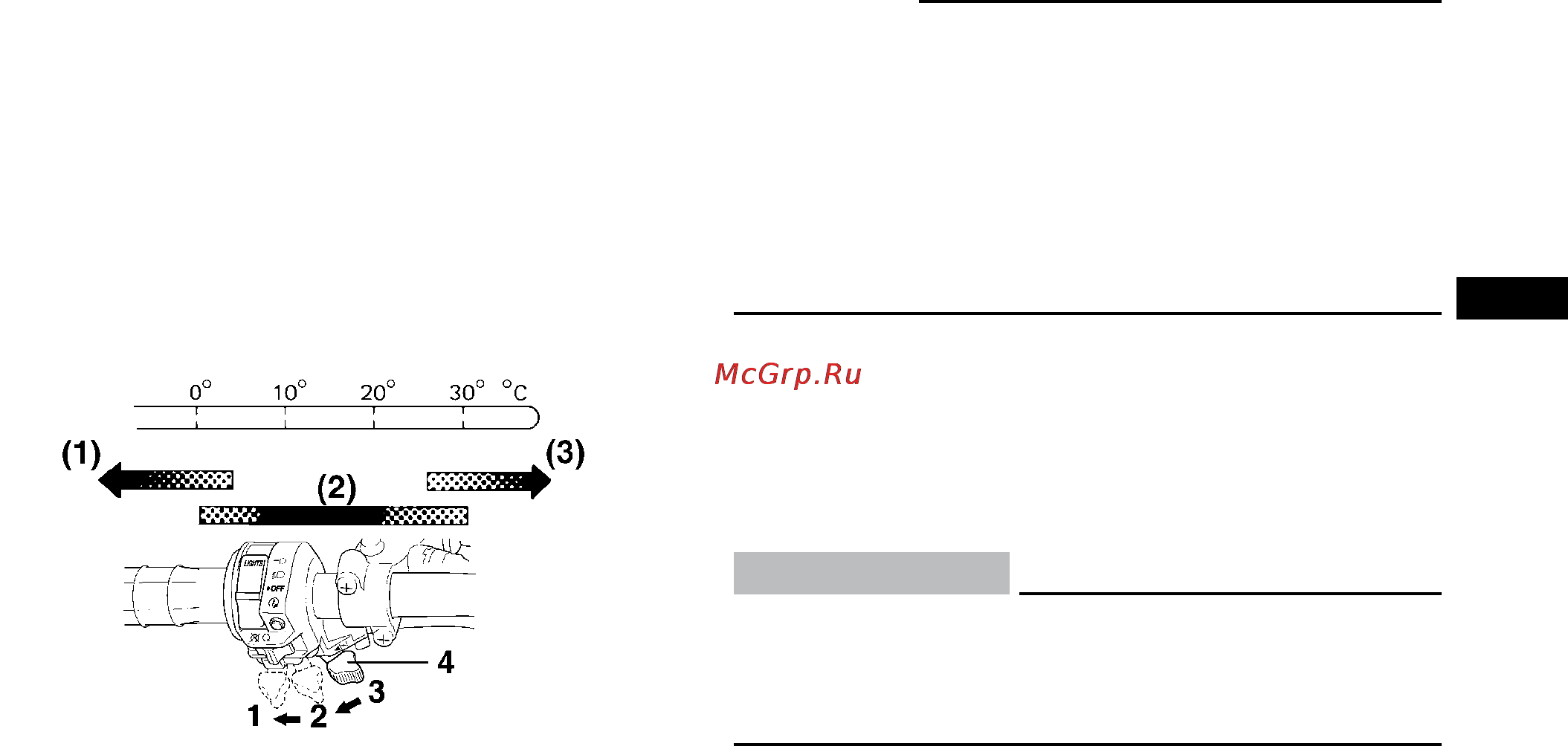

4. Используйте стартер (дроссель) в соответствии со схе-
мой:
Положение 1:
Пуск холодного двигателя при температуре воздуха
ниже 5
°
С.
Положение 2:
Пуск холодного двигателя при температуре воздуха от
0
°
С до 30
°
С.
Положение 3:
Пуск холодного двигателя при температуре воздуха
выше 25
°
С.
1. Открыт полностью
2. Открыт наполовину
3. Закрыт
4. Стартер (дроссель)
5. Выжмите рычаг заднего тормоза.
6. Полностью закройте воздушную заслонку и запустите
двигатель с помощью кнопки стартера.
ПРИМЕЧАНИЕ:
Если двигатель не запускается, отпустите кнопку старте-
ра, а затем нажмите на нее снова. Перед каждой очеред-
ной попыткой пуска двигателя сделайте паузу продолжи-
тельностью в несколько секунд. Попытки должны быть как
можно более короткими, чтобы не разрядить аккумулятор-
ную батарею. Не прокручивайте вал двигателя стартером
дольше десяти секунд за одну попытку.
Если аккумуляторная батарея разряжена, запустите дви-
гатель с помощью ручного стартера.
7. Если двигатель был запущен с дросселем в позиции 1,
то для его разогрева потребуется вернуть дроссель в
положение 2. Если же двигатель был запущен с дрос-
селем в позиции 2, то оставьте дроссель в этом поло-
жении для последующего разогрева двигателя.
ECB00160
ПРЕДУПРЕЖДЕНИЕ:
Для максимального срока службы двигателя всегда ра-
зогревайте его перед запуском. Никогда не жмите на
рычаг акселератора слишком сильно, если двигатель
еще не прогрет!
●
●
