8-55
8

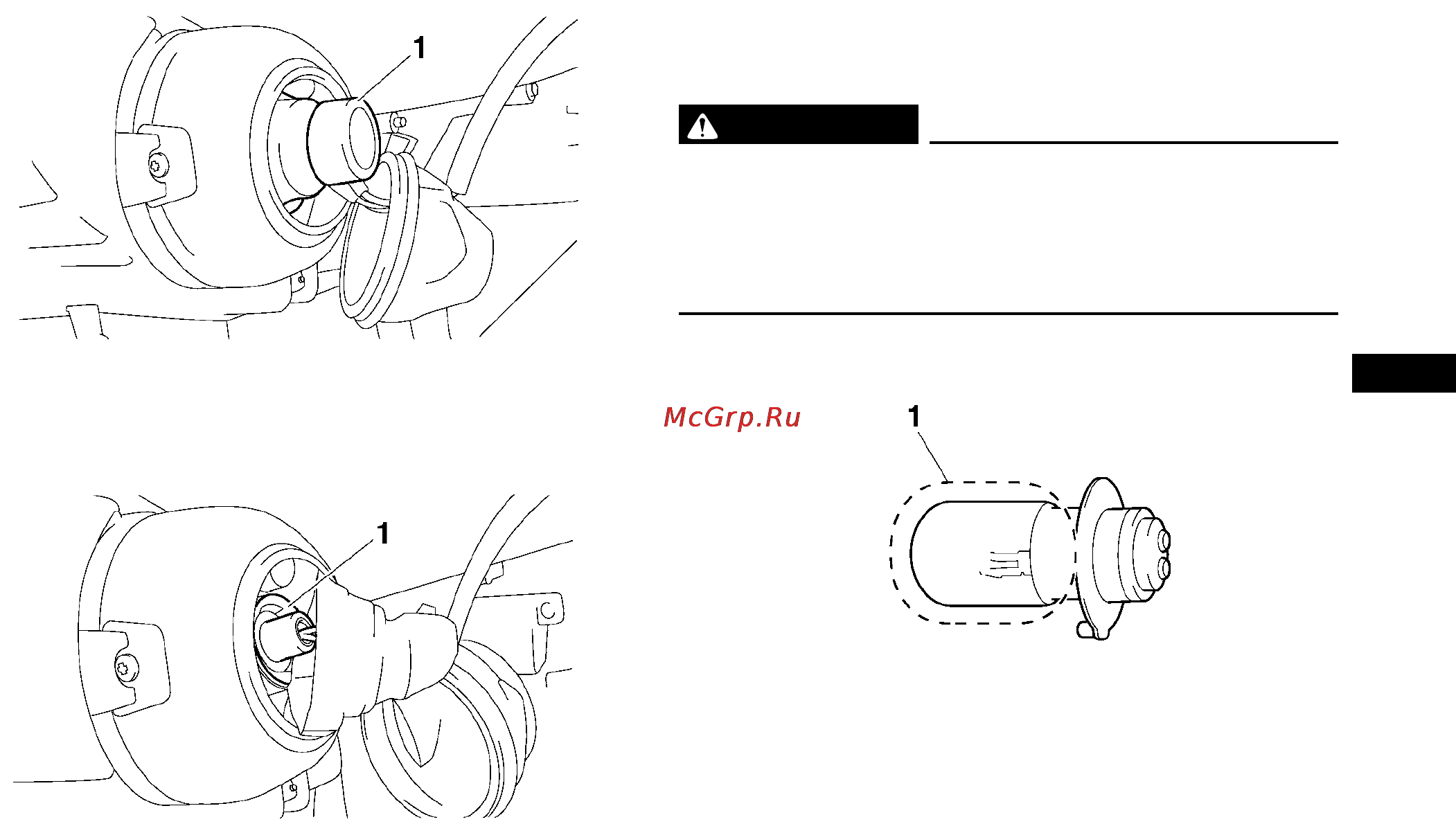

1. Крышка патрона фары
3. Чтобы снять патрон фары, нажмите на него и поверните
против часовой стрелки.
1. Патрон фары
4. Затем извлеките отработавшую лампу.
EWB02230
ПРЕДОСТЕРЕЖЕНИЕ
Лампа фары раскалена во время работы и некоторое
время после ее выключения. Дайте лампе остыть, пре-
жде чем приступать к выполнению операций. Вы можете
получить ожоги. Контакт лампы с горючими веществами
способен вызвать возгорание.
5. Вставьте новую лампу в патрон.
1. Не прикасайтесь к стеклянной колбе лампы
