4-9
4
1. Переключатель между режимами «2WD» (задний привод) и «4WD» (полный
привод)
2. Переключатель между режимами «4WD» (полный привод) и «LOCK» (блоки-
ровка дифференциала)
Перед включением блокировки дифференциала убедитесь,
что включен режим полного привода «4WD».

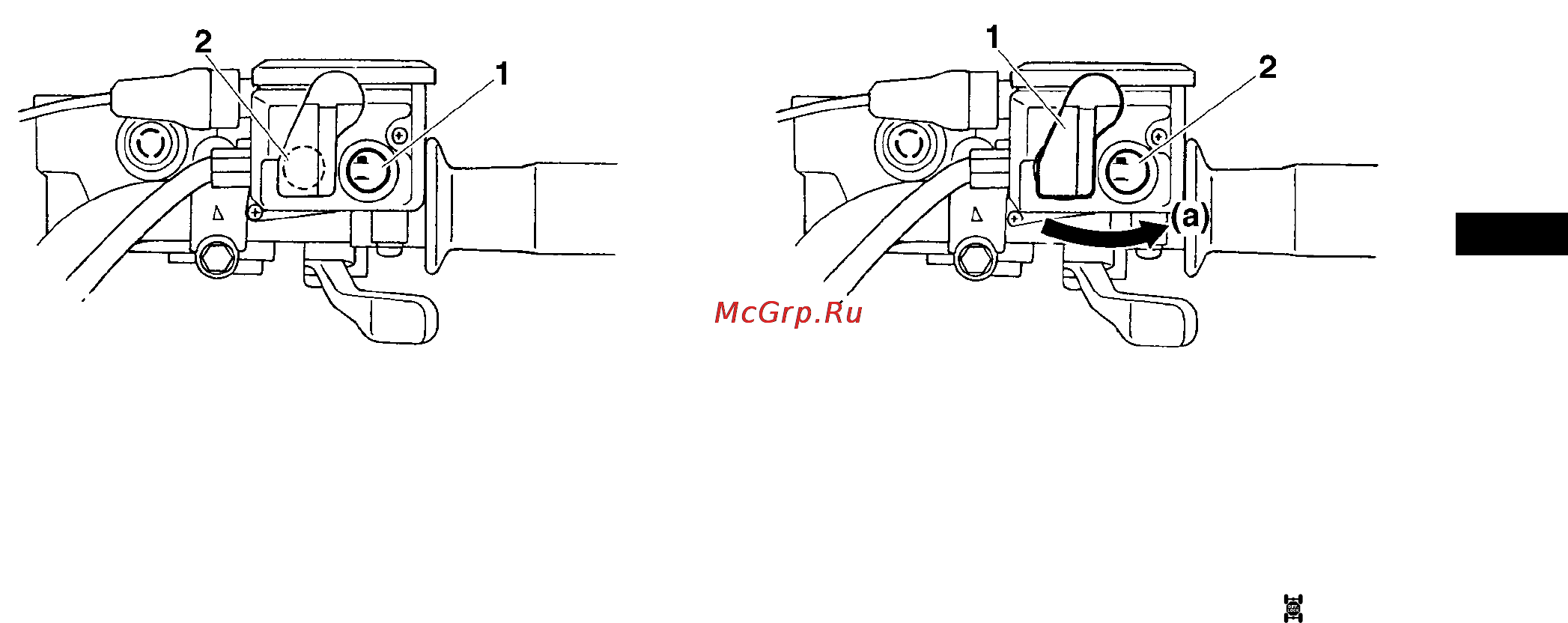

1. Рычаг блокировки дифференциала
2. Переключатель между режимами «2WD» (задний привод) и «4WD» (полный
привод)
Остановите мотовездеход. Переведите рычаг блокировки
дифференциала в положение (а), после чего установите пере-
ключатель блокировки дифференциала в положение «LOCK».
Когда дифференциал заблокирован, на многофункциональ-
ной панели приборов наряду с индикатором « » загорится
индикатор блокировки дифференциала «DIFF. LOCK».
