8-44
8

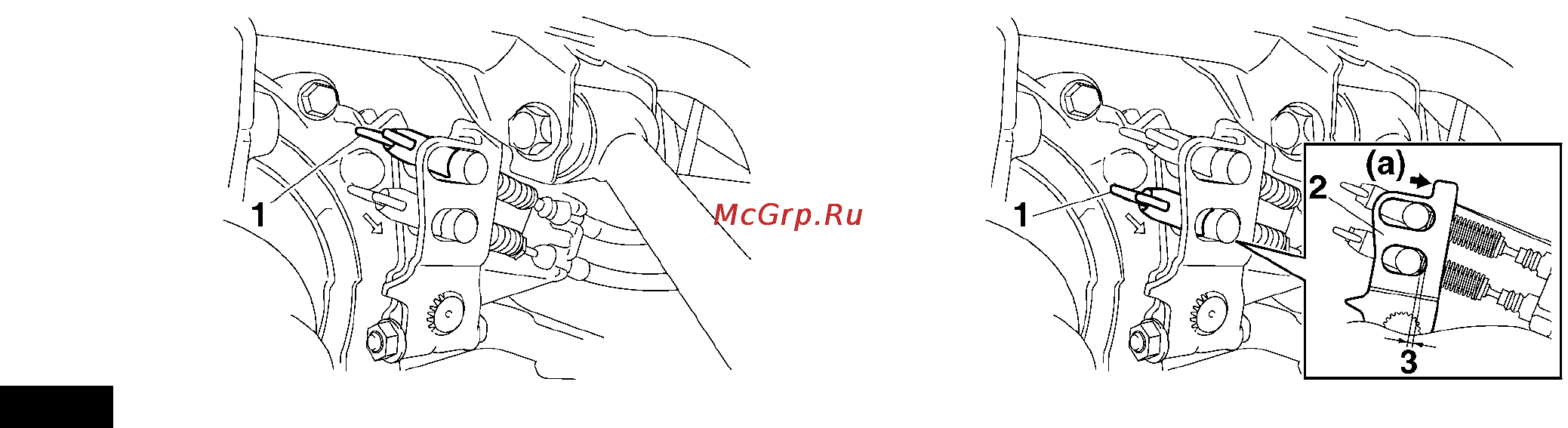

1. Регулировочная гайка свободного хода рычага тормоза
3. Надавите на рычаг вала тормозного кулака в направ-
лении (а) по его остановки (прилагаемая сила – около
5 кг), затем с помощью регулировочной гайки свобод-
ного хода педали тормоза, расположенной у корпуса
главной передачи, установите размер зазора «А», рав-
ный 2,5–3,0 мм.
1. Регулировочная гайка свободного хода педали тормоза
2. Рычаг вала тормозного кулака
3. Зазор «А»
4. Надавите на рычаг вала тормозного кулака в направ-
лении (а) по его остановки (прилагаемая сила – около
5 кг), затем с помощью регулировочной гайки свобод-
ного хода рычага тормоза, расположенной у корпуса
главной передачи, установите размер зазора «B», рав-
ный 4,0–6,0 мм.
