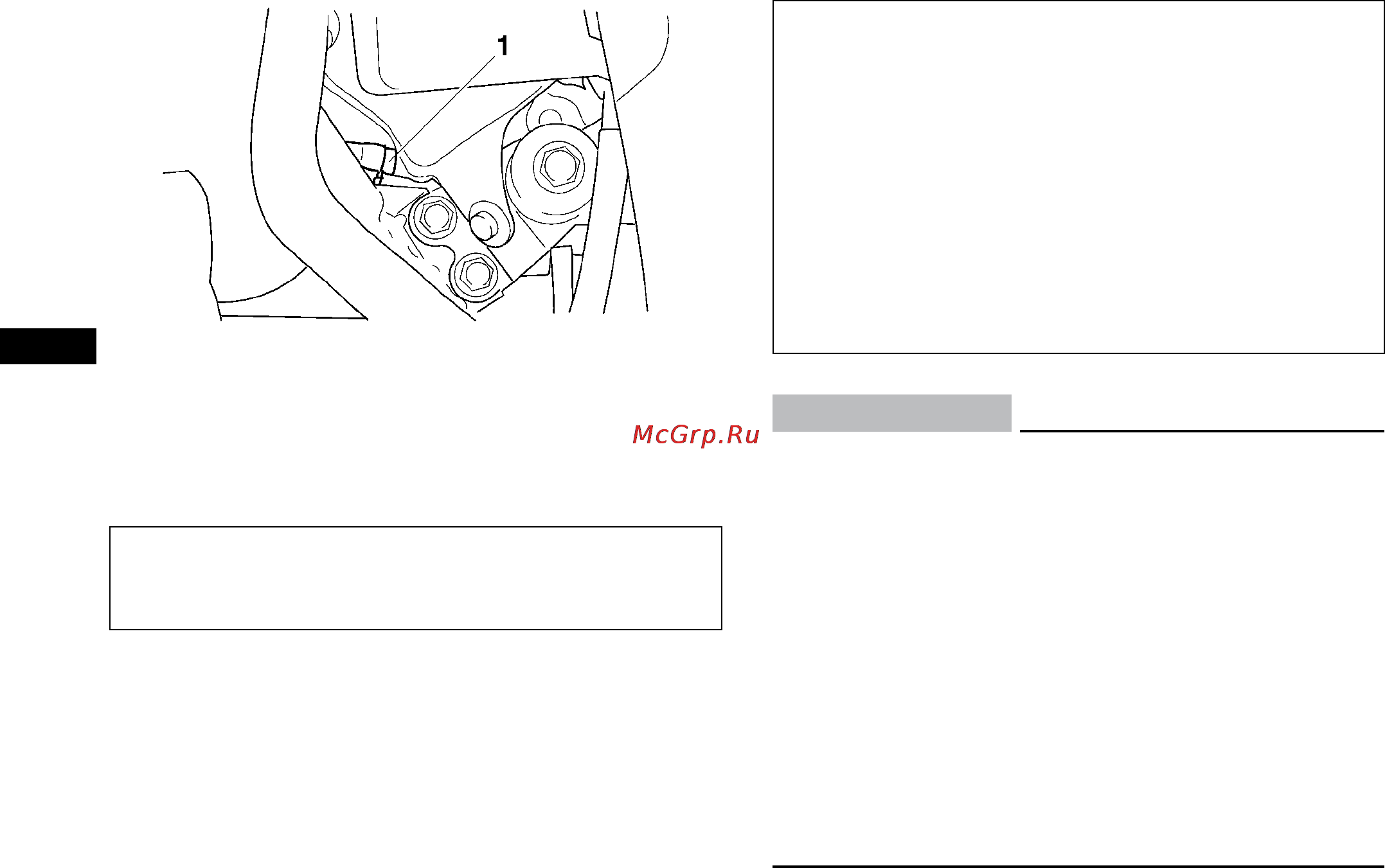

1. Патрубок расширительного бачка системы охлаждения
9. После слива охлаждающей жидкости тщательно про-
мойте систему охлаждения чистой водой.
10. Замените неисправную прокладку болта сливного от-
верстия. Затяните болт с указанным усилием.
Усилие затяжки:
болт отверстия слива охлаждающей жидкости:
10 Нм
11. Подсоедините шланг расширительного бачка.
12. Долейте охлаждающую жидкость в расширительный
бачок до отметки максимального уровня и закройте
крышку расширительного бачка.
13. Долейте рекомендованную охлаждающую жидкость в
радиатор до полного его заполнения.
Пропорция смешивания антифриза с водой:
1:1
Рекомендуемый антифриз:
высококачественный этиленгликолевый антифриз, со-
держащий антикоррозийные ингибиторы для двигате-
лей из алюминиевых сплавов.
Заправочная емкость системы охлаждения:
емкость радиатора (включая трубопроводы):
1,30 л;
емкость расширительного бачка системы охлаждения
(до отметки максимального уровня):
0,25 л.
ECB00401
ПРЕДУПРЕЖДЕНИЕ:
Если охлаждающая жидкость недоступна, исполь-
зуйте дистиллированную воду или мягкую водопро-
водную воду. Не используйте жесткую или соленую
воду, поскольку она вредна для двигателя.
Если вместо охлаждающей жидкости была исполь-
зована вода, замените ее на охлаждающую жидкость
при первой возможности, поскольку при использо-
вании воды двигатель не охлаждается в достаточной
степени и система охлаждения подвержена коррозии
и риску замораживания.
При добавлении воды в охлаждающую жидкость как
можно скорее обратитесь к дилеру компании Yamaha
для проверки относительного содержания антифриза
в охлаждающей жидкости, иначе ее эффективность
будет снижена.
●
●
●
