7-15
7
EWB01580
ПРЕДОСТЕРЕЖЕНИЕ
Не поднимайтесь на склоны, чрезмерно крутые для мо-
товездехода или если подъем на них превышает уровень
вашего водительского мастерства. На слишком крутых
склонах вероятность опрокидывания мотовездехода
гораздо выше, чем на ровной местности или на терри-
тории с пологими холмами. Сначала научитесь ездить
на небольших склонах, потом переходите к катанию на
больших холмах.

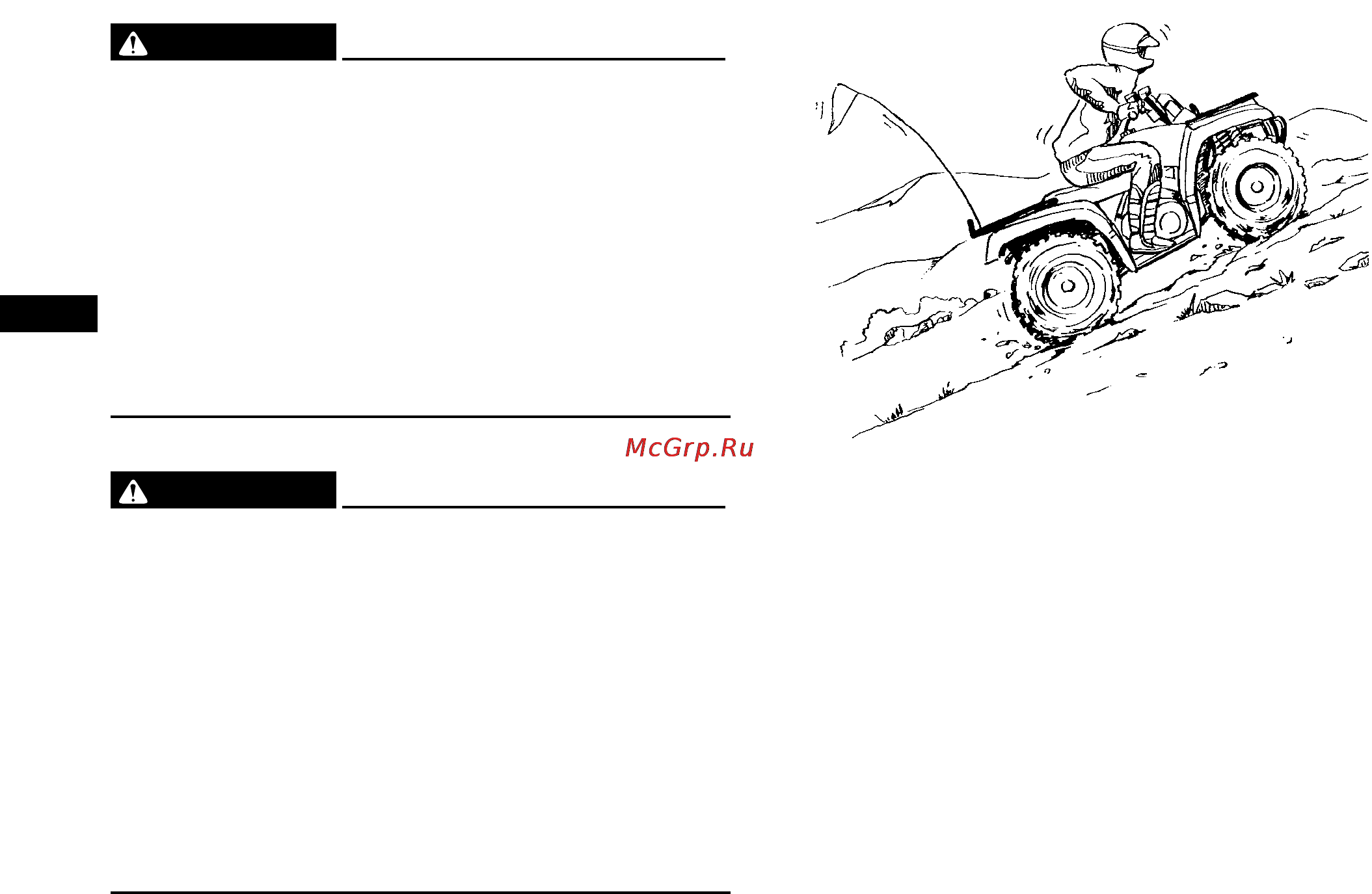

При подъеме важно сместить массу вашего тела к пере-
дней части мотовездехода. На пологих склонах достаточ-
но слегка наклониться вперед, а на крутых склонах необ-
ходимо привстать на подножках и наклониться к рулю.
EWB01670
ПРЕДОСТЕРЕЖЕНИЕ
При любых обстоятельствах неукоснительно соблю-
дайте правильную технику подъема на склоны, опи-
санную в Руководстве.
Перед подъемом на холм тщательно изучите мест-
ность.
Избегайте склонов с чрезмерно скользкими или рых-
лыми поверхностями.
Смещайте корпус вперед.
Никогда резко не открывайте дроссельную заслонку.
Мотовездеход может опрокинуться назад.
Не въезжайте на вершину холма на высокой скорости.
За гребнем холма может оказаться препятствие, крутой
обрыв, другое транспортное средство или человек.
●
●
●
●
●
●
ПРАВИЛЬНО
Если при подъеме вы почувствуете, что переоценили свои
возможности и не сможете доехать до вершины, вам следу-
ет развернуться, пока мотовездеход еще сохраняет способ-
ность двигаться вперед (и при условии, что для поворота есть
достаточное пространство). После поворота следует съехать
с холма.
