7-20
7
EWB01640
ПРЕДОСТЕРЕЖЕНИЕ

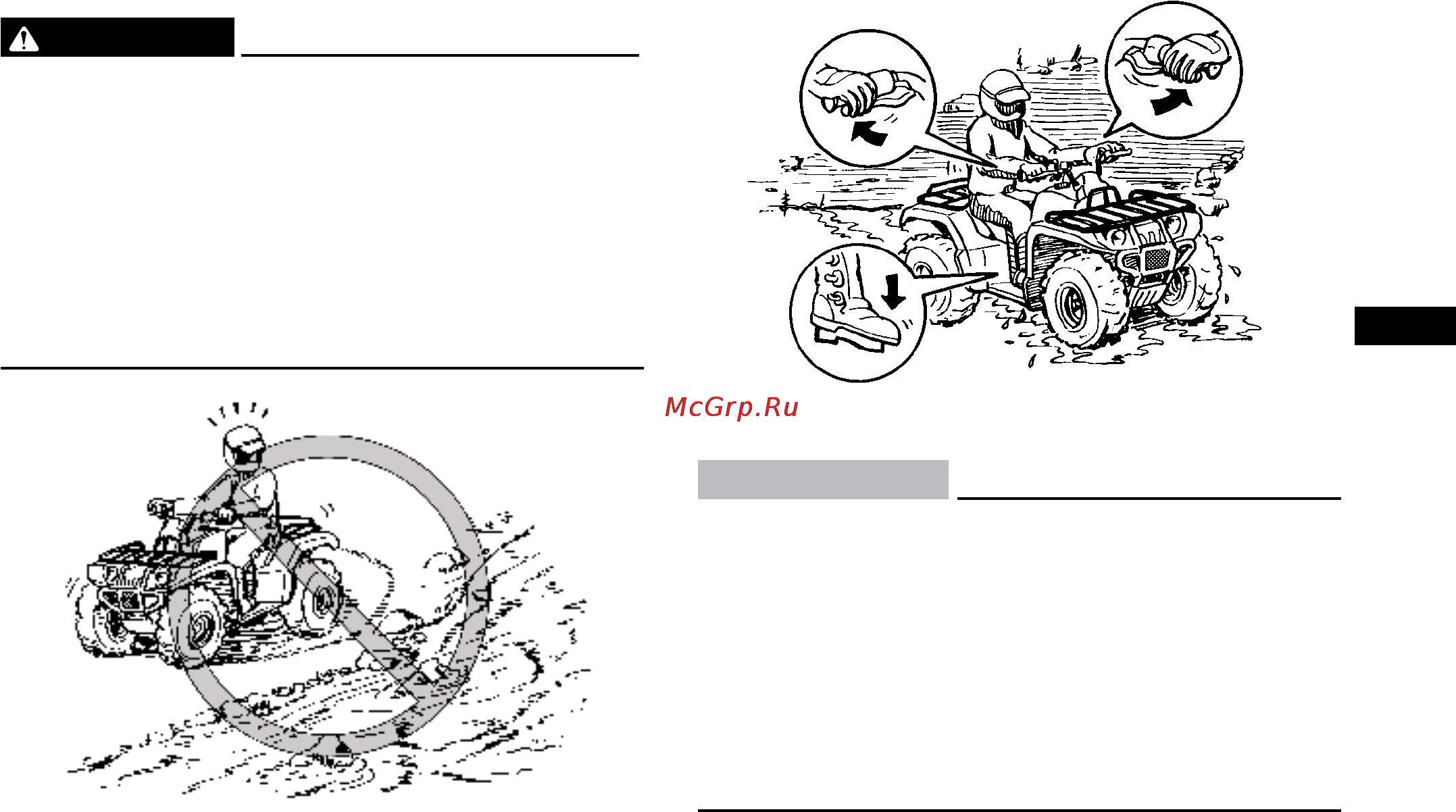

Не переезжайте брод с быстрым течением или при глу-
бине большей, чем указано в Руководстве. Помните,
что влажные тормозные механизмы малоэффективны.
После выезда из воды проверьте тормоза. При необ-
ходимости затормозите несколько раз подряд, чтобы
высушить тормозные накладки. При попытке переезда
через глубокое водное препятствие с быстрым течени-
ем шины могут начать всплывать, что приведет к потере
их сцепления с грунтом, нарушению управляемости и
последующей аварии.
После выезда из воды проверьте тормоза. Не продолжайте
поездку, пока не убедитесь, что эффективность тормозной
системы полностью восстановлена.
ECB00920
ПРЕДУПРЕЖДЕНИЕ:
После преодоления водного препятствия необходимо
слить накопившуюся воду, сняв контрольный патрубок
кожуха воздухоочистителя, патрубок системы охлажде-
ния клиновидного ремня, контрольный патрубок короб-
ки передач и контрольный патрубок заднего багажного
отделения. Также для слива воды необходимо отвинтить
пробку кожуха клиновидного ремня, а также переднего
багажного отделения.
После проезда по броду с соленой или грязной водой
вымойте мотовездеход пресной водой.
