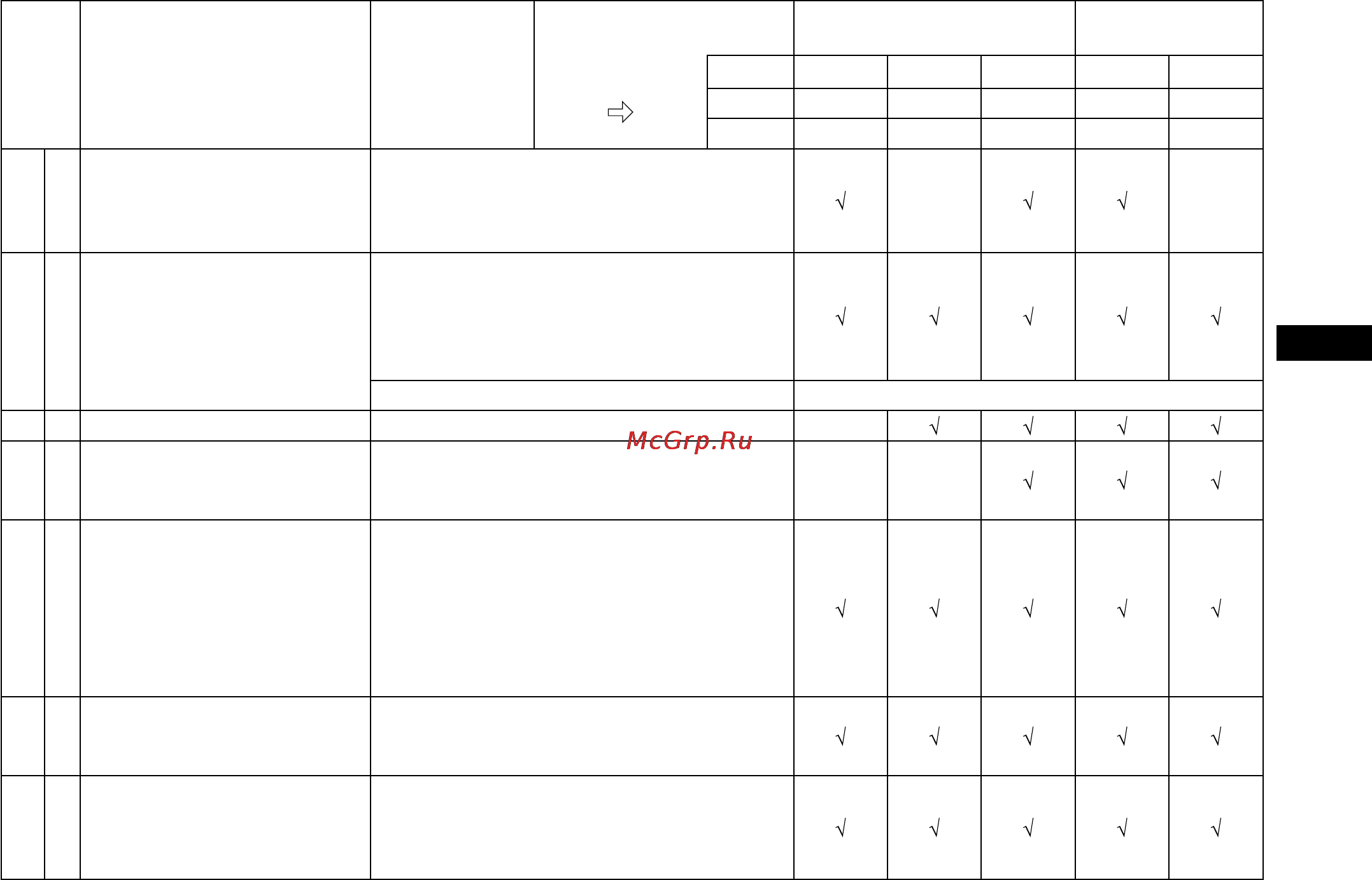

8-7
8
№ Оборудование
Вид
проверки или
операции по
обслуживанию
В зависимости
от того, что
наступит раньше
Начальный период эксплу-
атации
Постоянно
месяцы
1 3 6 6 12
км
320 1300 2500 2500 5000
часы
20 80 160 160 320
22. Масло в главной передаче
Замените.
Проверьте системы мотовездехода на на-
личие утечек масла. При необходимости
отрегулируйте.
•
•
23. Система охлаждения
Проверьте уровень охлаждающей жидкос-
ти. Проверьте систему охлаждения двига-
теля на наличие утечек. При необходимости
устраните неисправность и долейте охлаж-
дающую жидкость.
•
Замените охлаждающую жидкость.
•
1 раз в 2 года
24. * Движущиеся детали и тросы
Смажьте.
•
25. *
Трос системы фиксации
рычага коробки передач
Проверьте эффективность работы, при не-
обходимости отрегулируйте или замените
неисправные элементы.
•
26. *
Рукоятка акселератора и
трос привода дроссельной
заслонки
Проверьте правильность работы, а при не-
обходимости устраните неисправность.
Проверьте свободный ход троса дроссель-
ной заслонки и при необходимости отрегу-
лируйте.
Смажьте ось рукоятки акселератора и трос
привода дроссельной заслонки
•
•
•
27. *
Концевые выключатели
переднего и заднего
тормозов
Проверьте правильность работы, а при не-
обходимости устраните неисправность.
•
28. *
Световые приборы и
выключатели
Проверьте правильность работы, а при не-
обходимости устраните неисправность.
Отрегулируйте положение светового пучка
фар.
•
•
