4.3.3.3 Верхняя тяга

Верхняя тяга представлена на рисунке 4.3.6.

Длина верхней тяги может быть отрегулирована в пределах от 675 до 900 мм.

Регулировку длины верхней тяги производить в следующей последовательности:

- отвернуть контргайку 3 (рисунок 4.3.6);

- вращая трубу 2 по часовой стрелке или против часовой стрелки при помощи

монтировки за уши 5 изменить длину верхней тяги;

- отрегулировав длину тяги, законтрить винтовое соединение контргайкой 3.

Для присоединения верхней тяги к орудию использовать палец 7 заднего шарни-

ра, для фиксации пальца установить на него чеку с кольцом 6.

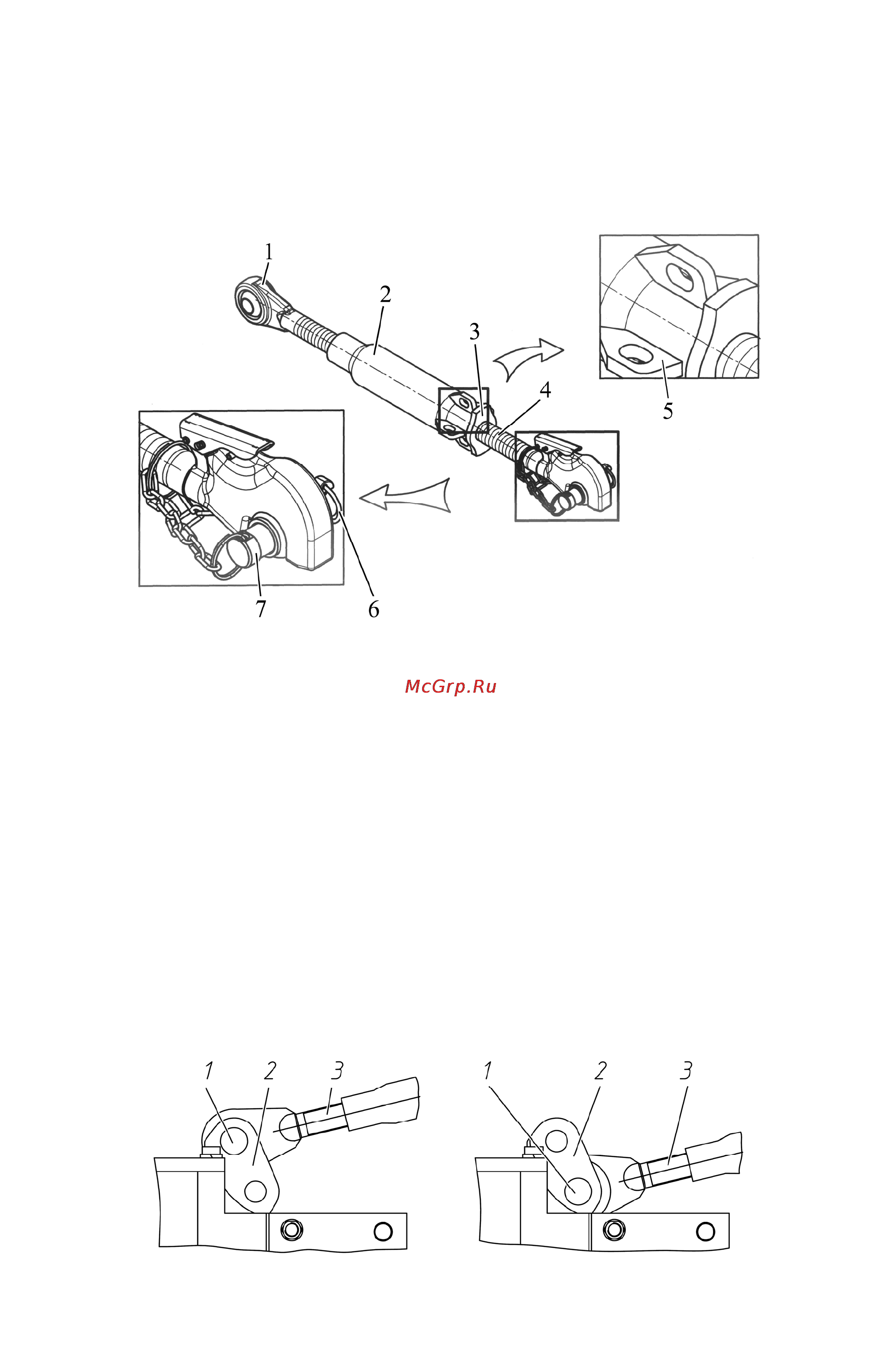

1 – винт с шарниром передний; 2 – труба; 3 – контргайка; 4 – винт с захватом

(шарниром); 6 – чека; 7 – палец.

Рисунок 4.3.6 – Верхняя тяга

4.3.3.4 Правила переналадки ЗНУ для работы трактора с сельхозорудиями второй

категории (НУ-2)

Для обеспечения возможности подсоединений к ЗНУ трактора сельхозорудий

второй категории необходимо выполнить переналадку ЗНУ следующим образом:

- если нижние и верхние тяги укомплектованы захватами, установите в захваты

соответствующие шарниры второй категории (прикладываются в ЗИП);

- если нижние и верхние тяги укомплектованы шарнирами, установите в шарниры

соответствующие переходные втулки (прикладываются в ЗИП);

- установить расстояние между шарнирами (захватами нижних тяг) в соответствии

со схемой на рисунке 4.3.2 посредсвом изменения длины стяжек. Изменение длины

стяжек достигается путем вращения направляющей 2 (рисунок 4.3.4);

- переставить передний конец верхней тяги 3 (рисунок 4.3.7) с верхнего отверстия

кронштейна 2 на нижнее отверстие;

- после подсоединения сельхозорудия к нижним тягам подсоедините к орудию

верхнюю тягу, при необходимости выполните регулировку длины верхней тяги.

Для НУ-3 для НУ-2

1 – палец; 2 – кронштейн; 3 – передний конец верхней тяги;

Рисунок 4.3.7 – Установка переднего конца верхней тяги для работы с сельхозо-

рудиями и сельхозмашинами разных категорий
