4.4.7 Вилка-автомат KU2000/329NB33 и вилка-автомат KU5410/329-33

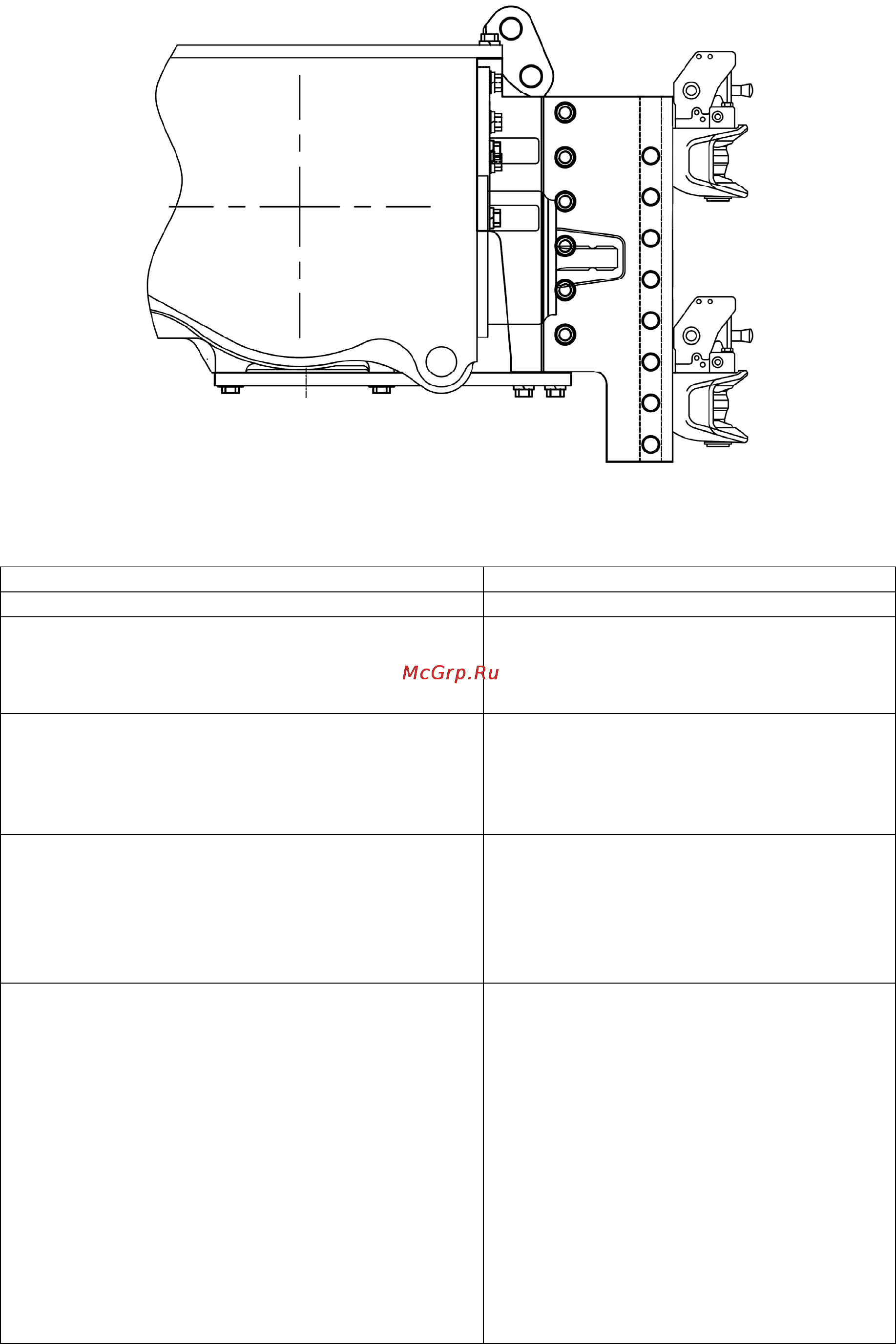

Рисунок 4.4.6 – Схема вариантов установки вилок-автоматов KU2000/329NB33 и KU5410/329-33

Таблица 4.4.6 – Основные параметры и присоединительные размеры вилки-

автомата KU2000/329NB33

Типоразмер (исполнение) Вилка-автомат KU2000/329NB33

1 Место установки Устройство лифтовое заднее

2 Особенности конструкции Вилка тяговая – вращающаяся, рас-

положенная на лифтовом устройстве,

с возможностью изменения положе-

ния по высоте

3 Назначение

ля подсоединения буксируемых

сельскохозяйственных прицепных и

полуприцепных машин с ходовыми

колесами, в том числе типа трактор-

ных прицепов и полуприцепов

4 Размеры вилки ТСУ, мм:

а) диаметр присоединительного пальца

б) положение вилки

для машин с приво-

дом от заднего ВОМ Нижнее, как показано на рисунке 4.4.6

в) расстояние от торца заднего ВОМ до

оси присоединительного пальца

170

5 Прицепное устройство для присоединения

к ТСУ:

а) тип Жесткое, со сцепной петлей

б) вертикальная нагрузка в точке сцепки,

кН, не более

в) угол поворота прицепного устройства

машины в горизонтальной плоскости, граду-

сов, не менее ±65

г) тип предохранительного устройства Цепь или трос страховой

д) место присоединения предохранитель-

ного устройства на тракторе

Отверстия лифтового устройства

е) относительное расчетное значение про-

дольных сил (D), кН, не более

70,1

_________________________________________________________________________________________________

Рекомендуемое.
