Беларус 2122.6 [171/247] 0000010 рэ

2122.6-0000010 РЭ

171

Для очистки конденсатора со стороны вентилятора необходимо выполнить следующее:

- отвернуть четыре болта 1 (рисунок 5.4.11);

- аккуратно поднять конденсатор 2 с установленными на него кронштейнами 3 и 4

и фильтром-осушителем 5, не позволяя провернуться фитингам 6;

- выполнить, как сказано выше, очистку конденсатора;

- если необходимо, в соответствии с пунктом 5.4.1.16 выполнить очистку радиатора ОНВ;

- установить на место

конденсатор кондиционера.

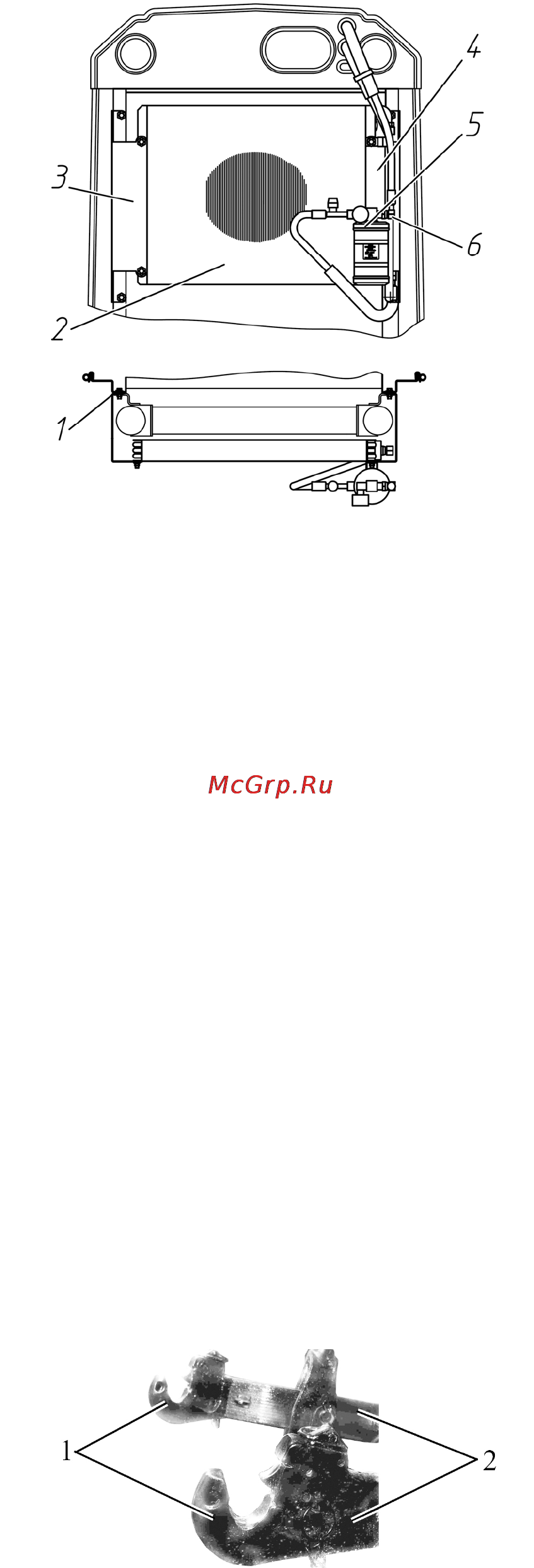

1 – болт; 2 – конденсатор; 3, 4 – кронштейны; 5 – фильтр-осушитель: 6 – фитинг.

Рисунок 5.4.11 – Поднятие конденсатора кондиционера

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ АГРЕССИВНЫХ МОЮЩИХ СОСТАВОВ.

5.4.1.16 Операция 15. Проверка / очистка радиатора ОНВ двигателя и водяного

радиатора двигателя

Проверить чистоту решетки маски капота и сердцевин радиатора ОНВ и водяного

радиатора двигателя. Если они засорены, необходимо выполнить следующее:

- произвести очистку решетки маски капота сжатым воздухом с обеих сторон;

- произвести очистку радиатора ОНВ сжатым воздухом. Поток воздуха направить пер

пендикулярно плоскости радиатора ОНВ сверху вниз. При сильном загрязнении радиатора

ОНВ промыть его горячей водой под давлением не более 0,2 МПа и продуть сжатым воздухом;

- произвести очистку водяного радиатора сжатым воздухом. Поток воздуха напра-

вить перпендикулярно плоскости водяного радиатора сверху вниз. При сильном загряз-

нении водяного радиатора промыть его горячей водой

под давлением не более 0,2 МПа

и продуть сжатым воздухом;

- очистке необходимо подвергнуть сердцевины радиаторов, как со стороны маски

капота, так и со стороны вентилятора двигателя.

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ЩЕЛОЧНЫХ РАСТВОРОВ И АГРЕССИВ-

НЫХ МОЮЩИХ СОСТАВОВ.

5.4.1.17 Операция 16. Проверка / промывка захватов ЗНУ

Примечание – Операция выполняется при комплектации ЗНУ трактора нижними

тягами с захватами.

Необходимо проверить чистоту полости расположения механизма фиксации шар-

ниров в захватах 1 (рисунок 5.4.12) ЗНУ. При наличии загрязнения очистить в захватах

внутренние полости и промыть их водой.

1 – захват; 2 – тяга.

Рисунок 5.4.12 – Захват ЗНУ
