2.26 Топливные баки

На тракторах «БЕЛАРУС-2122.6» установлены два топливных бака:

- бак 2 (рисунок 2.26.1), прикрепленный к левому лонжерону трактора, емкостью

175 литров;

- бак 4, установленный под кабиной, емкостью 130 литров.

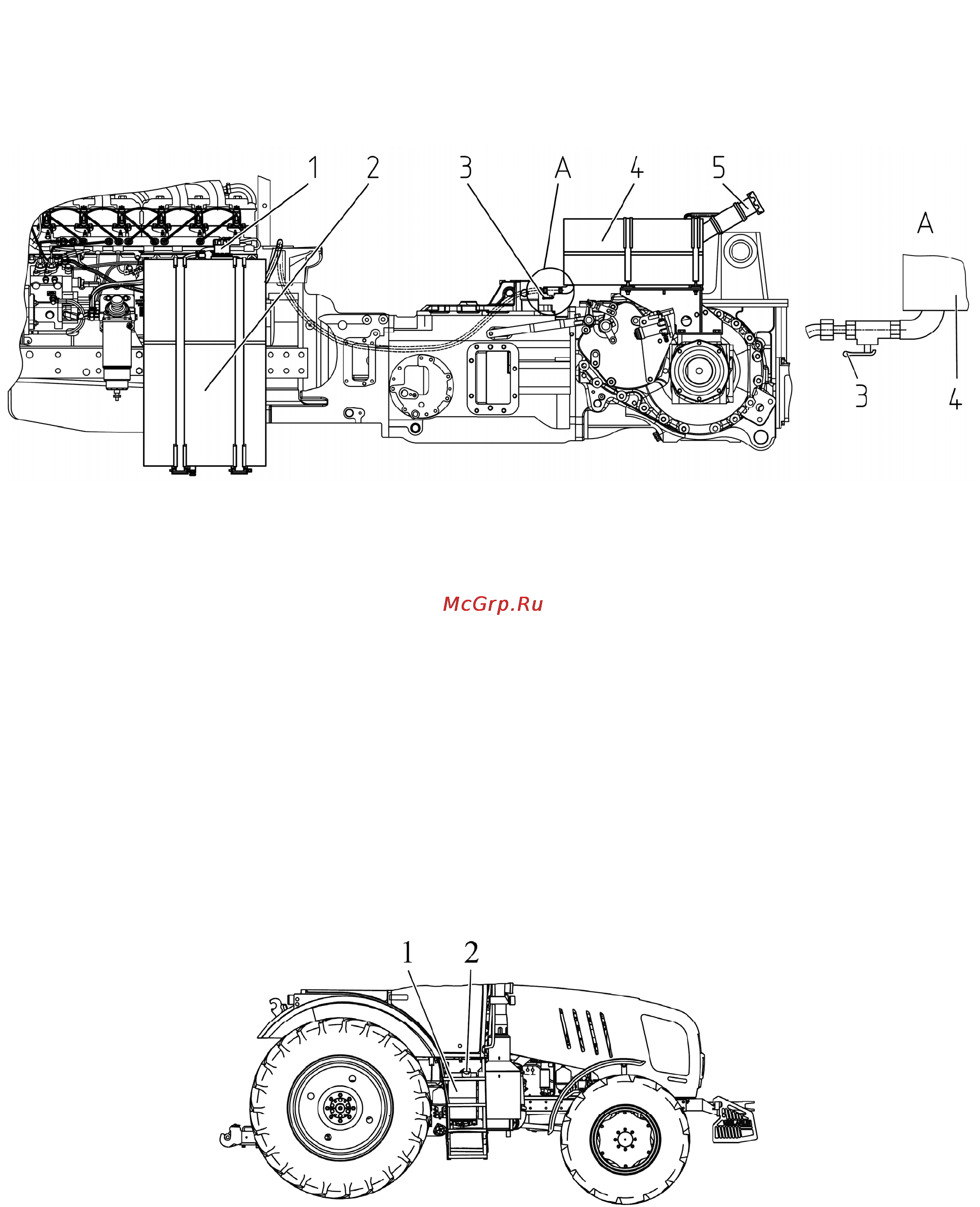

1 – заливная горловина бокового топливного бака; 2 – боковой топливный бак;

3 – рукоятка крана; 4 – топливный бак, расположенный под кабиной; 5 – заливная горло-

вина топливного бака, расположенного под кабиной.

Рисунок 2.26.1 – Установка топливного бака

Забор топлива в фильтр грубой очистки топлива осуществляется непосредствен-

но из бака 2 (рисунок 2.26.1). Кран предназначен для перекрытия подачи топлива из ба-

ка 4 в бак 2. На рисунке 2.26.1 показано положение рукоятки крана 3, при котором топ-

ливо из бака 4 в бак 2 не поступает. Для подачи топлива из бака 4 в бак 2 необходимо

повернуть рукоятку

крана 3 на себя, на 90°.

2.27 Эксплуатация системы SCR

2.27.1 Бак для жидкости системы SCR

Место установки бака для жидкости системы SCR показано на рисунке 2.27.1. Ем-

кость бака 28 литров (28 литров – заправочный объем, полный объем – 33 литра, за-

правлять бак 1 жидкостью свыше 28 литров не рекомендуется). Реагент AdBlue из бака

1 (рисунок 2.27.1) подается подающим модулем, установленным в баке, в смесительный

патрубок выхлопной системы.

1 – бак для жидкости системы SCR; 2 – заливная горловина бака для жидкости системы SCR.

Рисунок 2.27.1 – Установка бака для жидкости системы SCR

Перед заправкой бака 1 (рисунок 2.27.1) реагентом AdBlue необходимо очистить

от пыли и грязи заливную горловину 2 бака 1.

ВНИМАНИЕ: ПРИ Т ЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ НИЖЕ МИНУС 11° С

В БАК ДЛЯ ЖИДКОСТИ СИСТЕМЫ SCR РАЗРЕШАЕТСЯ ЗАЛИВАТЬ РЕАГЕНТ AdBlue

ТОЛЬКО НА 80% ЗАПРАВОЧНОГО ОБЪЕМА БАКА, В ПРОТИВНОМ СЛУЧАЕ ЗА-

МЕРЗШИЙ РЕАГЕНТ AdBlue МОЖЕТ РАЗОРВАТЬ БАК!

ВНИМАНИЕ: СИСТЕМА SCR ОБЕСПЕЧИВАЕТ НОРМАЛЬНЫЕ ЭКСПЛУАТАЦИ-

ОННЫЕ ПОКАЗАТЕЛИ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ ОТ -40 ДО +40 ºС!
