5.4.2.3 Операция 22. Промывка трактора и очистка интерьера кабины
Вымойте трактор и очистите интерьер кабины.
Во время мойки трактора струей воды двигатель должен быть заглушен, вы-
ключатель «массы» должен находиться в положении «выключено».
При мойке трактора принять меры по защите электрических и электронных из-
делий, разъемов от попадания на них струй воды.
ЗАПРЕЩАЕТСЯ НАПРАВЛЯТЬ СТРУЮ ВОДЫ НА ЭЛЕКТРИЧЕСКИЕ И ЭЛЕК-
ТРОННЫЕ ИЗДЕЛИЯ, РАЗЪЕМЫ ЖГУТОВ.
Максимальная температура воды не должна превышать 50
0
С.
ЗАПРЕЩАЕТСЯ ДОБАВЛЯТЬ В ВОДУ ДЛЯ МОЙКИ АГРЕССИВНЫЕ ДОБАВКИ
(МОЮЩИЕ СРЕДСТВА).
После мойки трактора провести очистку сжатым воздухом электрических и
электронных изделий, разъемов жгутов.
5.4.2.4 Операция 23. Проверка затяжки болтов хомутов воздуховодов ОНВ
Проверьте и, если необходимо, подтяните болты всех хомутов 1 (рисунок
5.4.14)
воздуховодов ОНВ. Момент затяжки болтов хомутов – от 5 до 8 Н⋅м.
ВНИМАНИЕ: ПОСЛЕ ПРОВЕРКИ МОМЕНТА ЗАТЯЖКИ БОЛТОВ ХОМУТОВ ТРЕ-
БУЕТСЯ ПРОВЕРИТЬ ГЕРМЕТИЧНОСТЬ ВСЕХ СОЕДИНЕНИЙ ТРАКТА ОХЛАЖДЕНИЯ
НАДДУВОЧНОГО ВОЗДУХА ДВИГАТЕЛЯ, ДЛЯ ЧЕГО НЕОБХОДИМО ПРОИЗВЕСТИ
ОСМОТР НА НАЛИЧИЕ ПОВРЕЖДЕНИЙ И НЕПЛОТНОСТИ СОЕДИНЕНИЙ ВСЕХ ВОЗ-
ДУХОПРОВОДОВ И СИЛИКОНОВЫХ ПАТРУБКОВ СИСТЕМЫ ОХЛАЖДЕНИЯ НАДДУ-
ВОЧНОГО ВОЗДУХА. ЕСЛИ ПРИ ПРОВЕРКЕ ВЫЯВЛЕНЫ НЕИСПРАВНОСТИ ИЛИ ПО-
ВРЕЖДЕНИЯ, НЕОБХОДИМО ВЫЯСНИТЬ ПРИЧИНУ ИХ ПОЯВЛЕНИЯ И ПРИНЯТЬ
МЕРЫ ПО ИХ УСТРАНЕНИЮ!
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯТРАКТОРА С НЕИСПРАВНОСТЯМИ СИСТЕ-
МЫ ОХЛАЖДЕНИЯ НАДДУВОЧНОГО ВОЗДУХА!
5.4.2.5 Операция 24. Проверка давления воздуха в шинах
Величина давления в шинах передних и задних колес должно выбираться исхо-
дя из нагрузки на одинарную шину, скорости движения трактора и выполняемой рабо-
ты. Если необходимо, доведите давление в шинах до требуемой величины в соответ-
ствии с подразделом 3.2.8 «Выбор оптимального внутреннего давления в шинах в за-
висимости от условий работы и нагрузки на оси трактора».
ВНИМАНИЕ: КОНТРОЛЬ, А ПРИ НЕОБХОДИМОСТИ ДОВЕДЕНИЕ ДО НОРМЫ
ВНУТРЕННЕГО ДАВЛЕНИЯ В ШИНАХ ТРАКТОРА, ПРОИЗВОДИТСЯ КАЖДЫЙ РАЗ ПРИ
ПЕРЕХОДЕ ТРАКТОРА С ОДНОГО ВИДА РАБОТ НА ДРУГОЙ И СМЕНЕ АГРЕГАТИ-
РУЕМЫХ С НИМ МАШИН И ОРУДИЙ!
5.4.2.6 Операция 25. Слив отстой из топливного бака
Для слива отстоя из бокового топливного бака необходимо выполнить следующее:
- отвернуть ключом S 17 штуцер 1 (рисунок 5.4.16). Штуцер 1 расположен в
нижней части топливного бака 2;
- слить отстой до появления чистого топлива;
- после появления чистого топлива без воды и грязи заверните обратно штуцер 1.

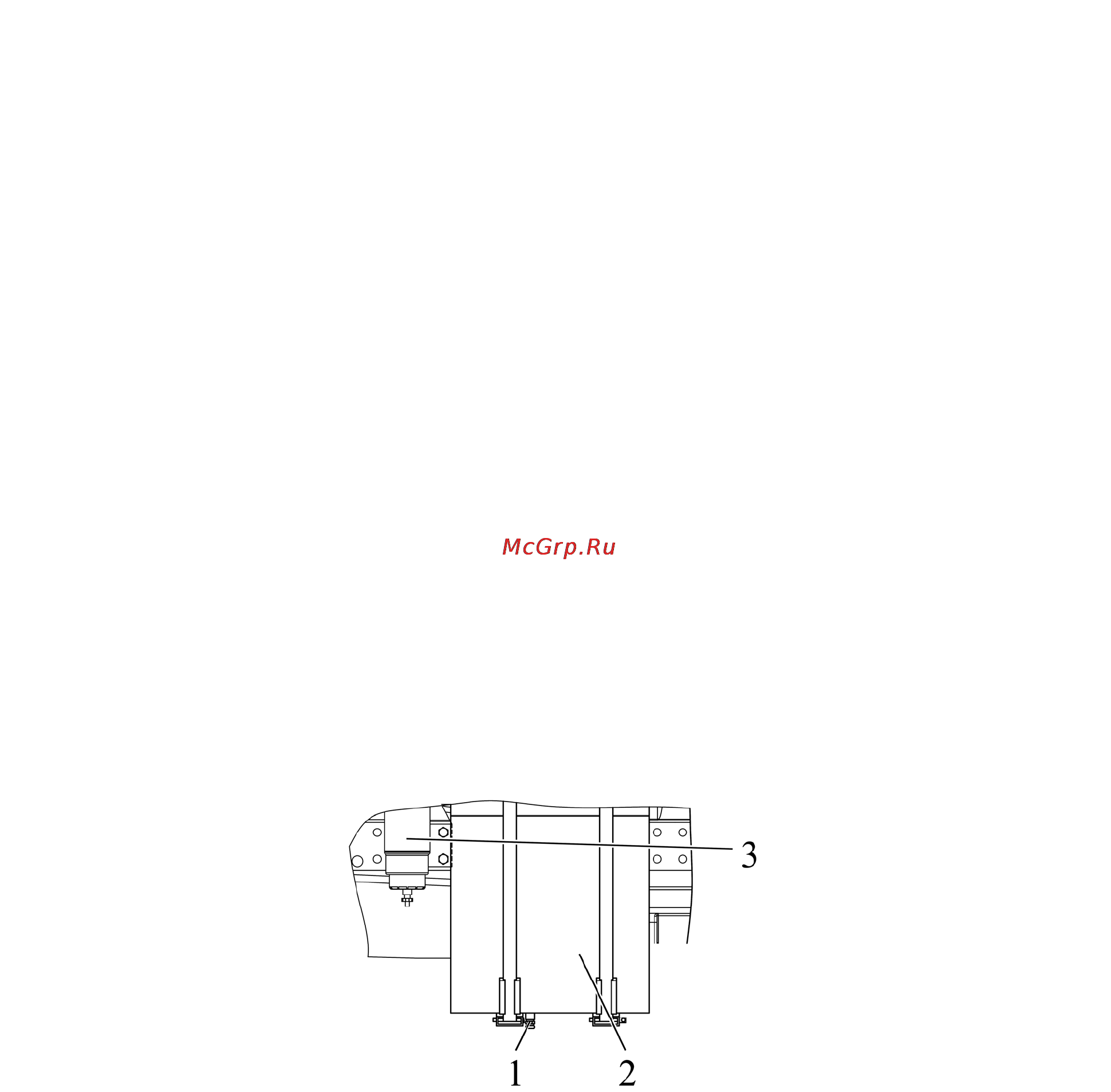

1 – штуцер; 2 – боковой топливный бак; 3 – фильтр грубой очистки топлива.
Рисунок 5.4.16 – Слив отстоя из топливного бака
