2122.6-0000010 РЭ
27
С помощью переключателя 1 вы можете изменять расход воздуха посредством
изменения скорости работы вентилятора. С помощью переключателя 2 можно изменить
температуру выходящего из дефлекторов 6 (рисунок 2.1.1) холодного и осушенного воз-
духа в режиме кондиционирования.
ВНИМАНИЕ: КОНДИЦИОНЕР ВОЗДУХА МОЖЕТ БЫТЬ ВКЛЮЧЕН И РА-
БОТАТЬ ТОЛЬКО ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ!
Для включения кондиционера нужно сделать следующее:
- повернуть выключатель 2 (рисунок 2.4.1) по часовой стрелке на ≈180°до начала
шкалы голубого цвета;
- затем выключатель 1 повернуть в одно из трех обозначенных положений (ротор
вентилятора имеет три скорости вращения). Через 3-5 минут выключателем 2 отрегули-
ровать желаемую температуру в кабине;
- рециркуляционными заслонками 7 (рисунок 2.1.1), если они установлены можно
регулировать смесь наружного и рециркуляционного воздуха;
Для выключения кондиционера необходимо оба выключателя 1 и 2 (рисунок
2.4.1) повернуть против часовой стрелки в положение «0».
ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ ЗАГЛУШИТЬ ДВИГАТЕЛЬ ТРАКТОРА, УБЕДИТЕСЬ,
ЧТО КОНДИЦИОНЕР ВЫКЛЮЧЕН!
ВНИМАНИЕ: ПРИ РАБОТЕ В РЕЖИМЕ ОХЛАЖДЕНИЯ КРАН ОТОПИТЕЛЯ ДОЛ-
ЖЕН БЫТЬ ПЕРЕКРЫТ, ЧТОБЫ ИСКЛЮЧИТЬ ОДНОВРЕМЕННУЮ РАБОТУ СИСТЕМ
ОТОПЛЕНИЯ И ОХЛАЖДЕНИЯ ВОЗДУХА!
2.4.2 Управление кондиционером в режиме отопления
ВНИМАНИЕ: ЗАПРАВКА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ДОЛЖНА ПРОИЗВО-
ДИТЬСЯ ТОЛЬКО НИЗКОЗАМЕРЗАЮЩЕЙ ЖИДКОСТЬЮ, УКАЗАННОЙ В ПОДРАЗДЕЛЕ 5.8
«ЗАПРАВКА И СМАЗКА ТРАКТОРА ГОРЮЧЕСМАЗОЧНЫМИ МАТЕРИАЛАМИ»!
Для работы кондиционера в режиме отопления выполните следующие указания:
- после заливки охлаждающей жидкости в систему охлаждения запустите двигатель
и, не открывая кран отопителя, дайте поработать двигателю на средних оборотах для про-
грева охлаждающей жидкости в системе охлаждения в пределах от 60° С до 80° С;
- затем откройте рукояткой 2 (рисунок 2.4.2) кран отопителя, для
чего рукоятку 2
необходимо повернуть до упора против часовой стрелки;
- увеличьте обороты двигателя и дайте ему поработать от одной до двух минут до
заполнения жидкостью радиатора отопителя. Убедитесь в циркуляции жидкости через
отопитель. Радиатор отопителя должен прогреваться. Уровень охлаждающей жидкости
в радиаторе системы охлаждения двигателя при этом понизится;
- долейте охлаждающую жидкость в расширительный бачок до того момента, ко-
гда уровень охлаждающей жидкости в расширительном бачке будет на 50…60 мм ниже
уровня верхней кромки заливной горловины;
- для быстрого прогрева кабины включите вентилятор отопителя и откройте ре-
циркуляционные заслонки.
ВНИМАНИЕ: ПРИ РАБОТЕ В РЕЖИМЕ ОТОПЛЕНИЯ ВЫКЛЮЧАТЕЛЬ 2 (РИСУ-
НОК 2.4.1) ДОЛЖЕН БЫТЬ ПОЛНОСТЬЮ ВЫКЛЮЧЕН, ЧТОБЫ ИСКЛЮЧИТЬ ОДНО-
ВРЕМЕННУЮ РАБОТУ СИСТЕМ ОХЛАЖДЕНИЯ И ОТОПЛЕНИЯ ВОЗДУХА!

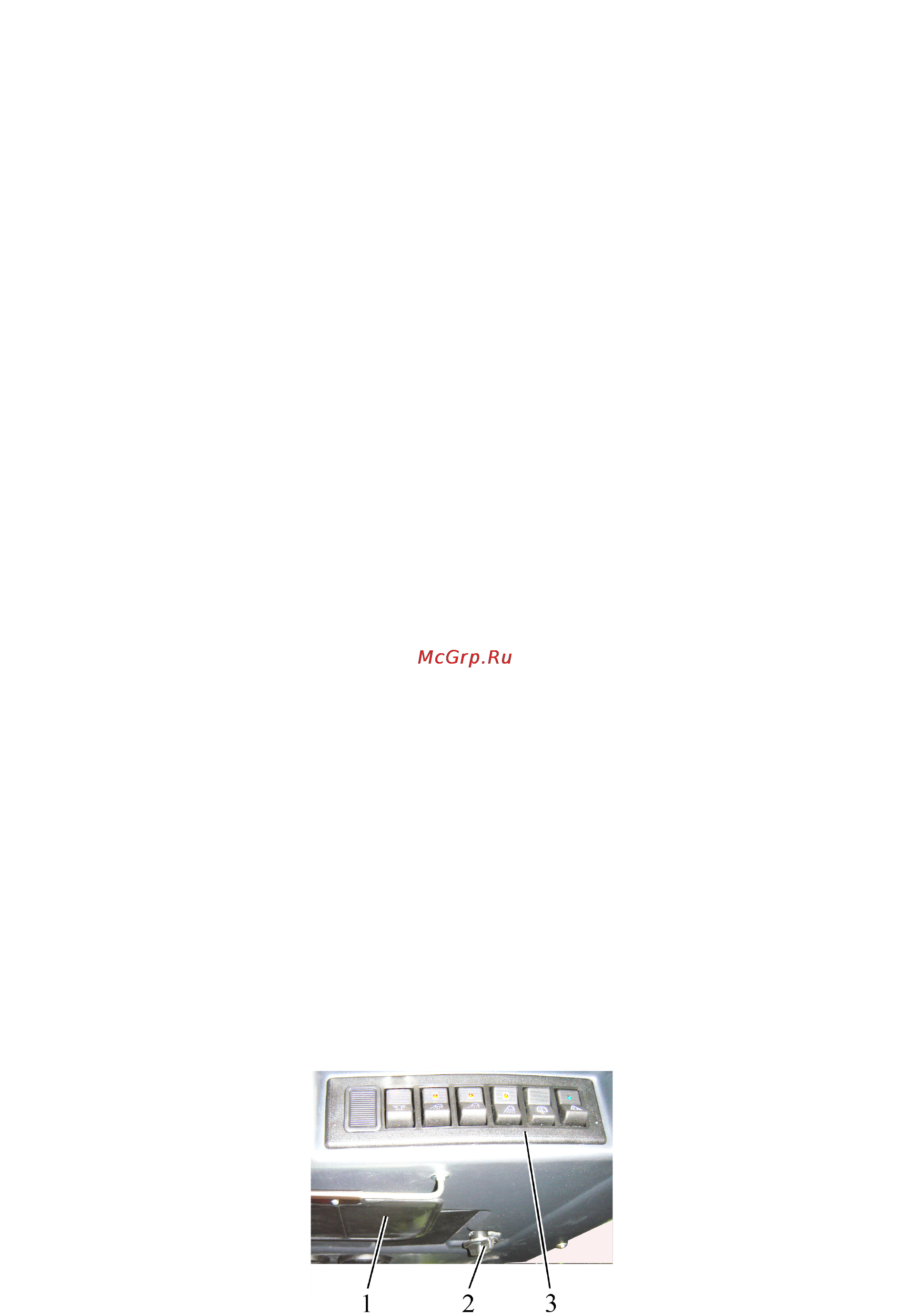

1 – противосолнечный козырек, 2 – рукоятка крана отопителя; 3 – блок клавишных
переключателей верхнего щитка.
Рисунок 2.4.2 – Установка крана отопителя
