2122.6-0000010 РЭ
139

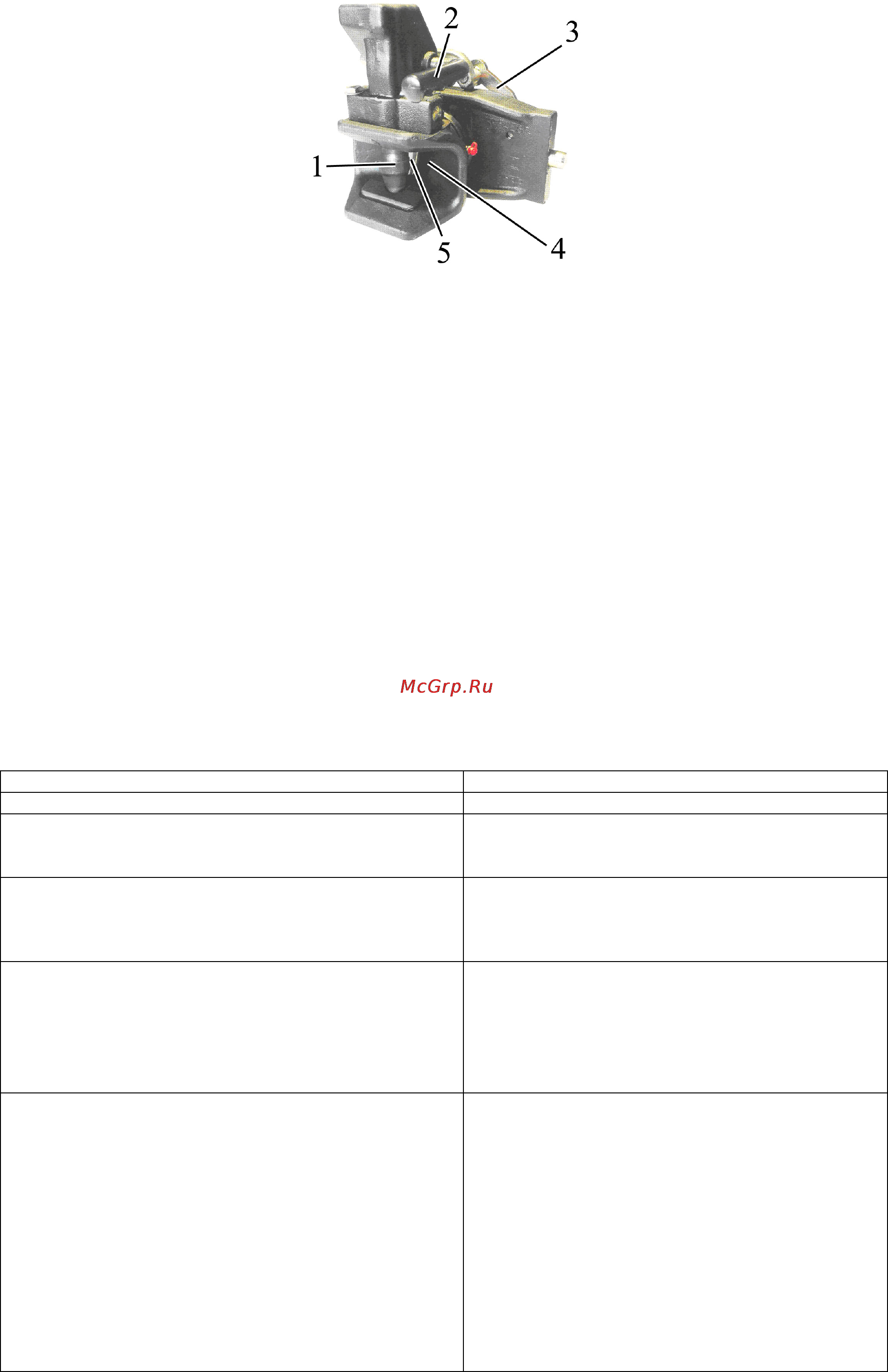

1 – шкворень; 2 – рукоятка подъема шкворня; 3 – ручка; 4 – задняя стенка вилки; 5 – фиксатор.
Рисунок 4.4.7 – Вилка-автомат KU2000/329NB33
Для изменения места крепления в лифтовом устройстве вилки-автомата по высоте не-
обходимо повернуть ручку 3 (рисунок 4.4.7), после чего вилка-автомат опустится и зафиксиру-
ется на следующих нижних креплениях лифтового устройства. Для установки вилки-автомата
вверх по высоте необходимо повернуть ручку 3, после чего потянуть за ручку 3 вверх. Вилка-
автомат зафиксируется в
следующих верхних отверстиях лифтового устройства.
Для подсоединения сельскохозяйственных машин к вилке-автомату необходимо под-
нять шкворень 1, повернув рукоятку 2. После чего подъехать на тракторе к сельхозмашине. В
момент контакта сцепной петли сельхозмашины с задней стенкой вилки 4 сработает фиксатор
5 и шкворень 1 опустится, обеспечив сцепку сельхозмашины с трактором.
По согласованию с МТЗ потребителю
разрешается выполнять закупку и установку на
трактор вилку-автомат производства не фирмы «Walterscheid», если параметры и присоеди-
нительные размеры вилки-автомата соответствуют параметрам и присоединительным раз-
мерам, приведенным в таблице 4.4.6.
ВНИМАНИЕ: ПРИ ПОДСОЕДИНЕНИИ ПРИЦЕПОВ, ПРИЦЕПНЫХ МАШИН, ПО-
ЛУПРИЦЕПОВ И ПОЛУПРИЦЕПНЫХ МАШИН К ВИЛКЕ-АВТОМАТУ В СОСТАВЕ ТЯГО-
ВО-СЦЕПНОГО УСТРОЙСТВА, СЛЕДУЕТ УЧИТЫВАТЬ, ЧТО ДОПУСТИМАЯ НАГРУЗКА
В ТОЧКЕ СЦЕПКИ В ПРОДОЛЬНОМ НАПРАВЛЕНИИ ДОЛЖНА СОСТАВЛЯТЬ НЕ БО-
ЛЕЕ 70,1 кН (УКАЗАНА НА БОКОВИНАХ ЛИФТОВОГО УСТРОЙСТВА), НЕ ЗАВИСИМО
ОТ ЗНАЧЕНИЯ, УКАЗАННОГО НА ТАБЛИЧКЕ ВИЛКИ-АВТОМАТА
!
Таблица 4.4.7 – Основные параметры и присоединительные размеры вилки-автомата KU5410/329-33
Типоразмер (исполнение) Вилка-автомат KU5410/329-33
1 Место установки Устройство лифтовое заднее
2 Особенности конструкции Вилка тяговая – вращающаяся, располо-
женная на лифтовом устройстве, с возмож-
ностью изменения положения по высоте
3 Назначение Для подсоединения буксируемых сельско-
хозяйственных прицепных и полуприцепных
машин с ходовыми колесами, в том числе
типа тракторных прицепов и полуприцепов
4 Размеры вилки ТСУ, мм:
а) диаметр присоединительного пальца
31
б) положение вилки
1)
для машин с приво-
дом от заднего ВОМ
Нижнее как показано на рисунке 4.4.6
в) расстояние от торца заднего ВОМ до оси
присоединительного пальца
160
5 Прицепное устройство для присоединения к ТСУ:
а) тип Жесткое, со сцепной петлей
б) вертикальная нагрузка в точке сцепки, кН,
не более
20
в) угол поворота прицепного устройства
машины в горизонтальной плоскости, граду-
сов, не менее ±65
г) тип предохранительного устройства Цепь или трос страховой
д) место присоединения предохранительно-
го устройства на тракторе
Отверстия лифтового устройства
е) относительное расчетное значение про-
дольных сил (D), кН, не более
70,1
_____________________________________________________________________________________________________________________________________________________________________________________________________
1)
Рекомендуемое.
