2122.6-0000010 РЭ
166
5.4.1.4 Операция 3. Проверка уровня масла в баке ГНС
Перед проверкой уровня масла установите трактор на ровной горизонтальной
площадке. Опустите тяги ЗНУ в крайнее нижнее положение, заглушите двигатель и за-
тормозите трактор стояночным тормозом.
Маслобак ГНС расположен за левым задним колесом.
Проверьте визуально уровень масла по указателю уровня масла 2 (рисунок 5.4.3) на
баке 4. Уровень должен быть между метками «О» и «П
» указателя. При необходимости долей-
те масло до уровня метки «П» через маслозаливную горловину, для чего отверните крышку 5.
При работе трактора в агрегате с машинами, требующими повышенного отбора
масла, заливайте масло до метки «С» масломера при втянутых штоках гидроцилиндров
агрегатируемой машины и трактора.

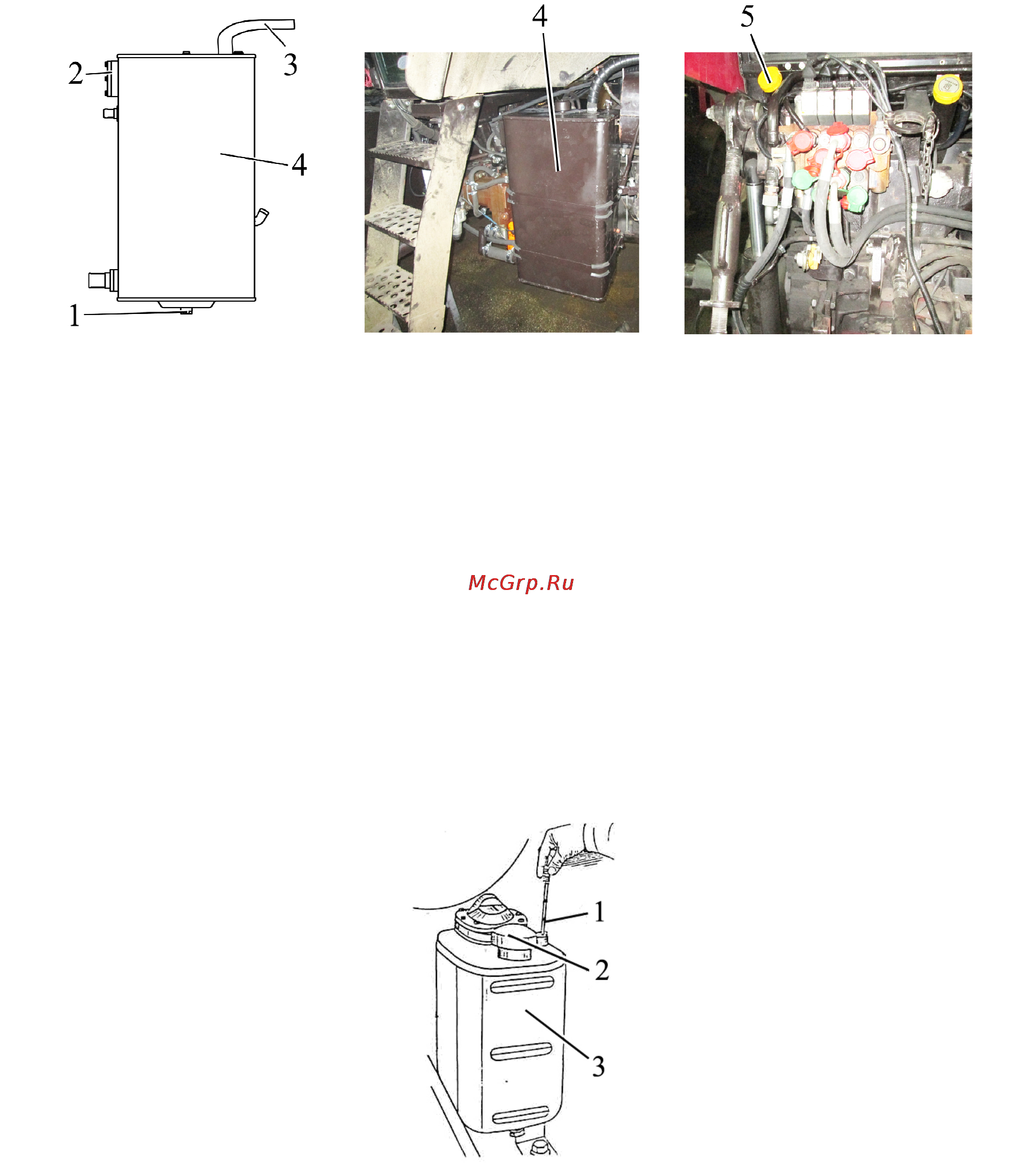

1 – сливная пробка; 2 – указатель уровня масла; 3 – рукав маслозаливной горло-
вины; 4 – бак ГНС; 5 – крышка маслозаливной горловины.
Рисунок 5.4.3 – Проверка уровня масла и замена масла в баке ГНС
ВНИМАНИЕ: ОПЕРАЦИЮ ПРОВЕРКИ УРОВНЯ МАСЛА В БАКЕ ГИДРОНАВЕСНОЙ
СИСТЕМЫ НЕОБХОДИМО ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ВТЯНУТЫХ ШТОКАХ ГИДРОЦИ-
ЛИНДРОВ ЗНУ, А ТАКЖЕ АГРЕГАТИРУЕМЫХ С ТРАКТОРОМ МАШИН!
ПРЕДОСТЕРЕЖЕНИЕ: БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ ИЗБЕЖАТЬ КОНТАКТА С
ГОРЯЧИМ МАСЛОМ!
5.4.1.5 Операция 4. Проверка уровня масла в баке ГОРУ
Перед проверкой уровня масла в баке ГОРУ 3 (рисунок 5.4.4) установите трактор
на ровной горизонтальной площадке. Заглушите двигатель и затормозите трактор стоя-
ночным тормозом.
Маслобак ГОРУ расположен спереди, на кронштейне передних грузов, возле АКБ.
Проверьте визуально уровень масла по масломерному стержню 1 на маслобаке
ГОРУ 3. Уровень должен быть между верхней и нижней метками масломерного стержня.
Если необходимо, снимите пробку 2 маслозаливной горловины и долейте масло до
верхней метки масломерного стержня. Установите пробку 2 на место.
1 – масломерный стержень; 2 – пробка; 3 – бак ГОРУ.
Рисунок 5.4.4 – Проверка уровня масла в баке ГОРУ
ПРЕДОСТЕРЕЖЕНИЕ: БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ ИЗБЕЖАТЬ КОНТАКТА С
ГОРЯЧИМ МАСЛОМ!
