2122.6-0000010 РЭ
210

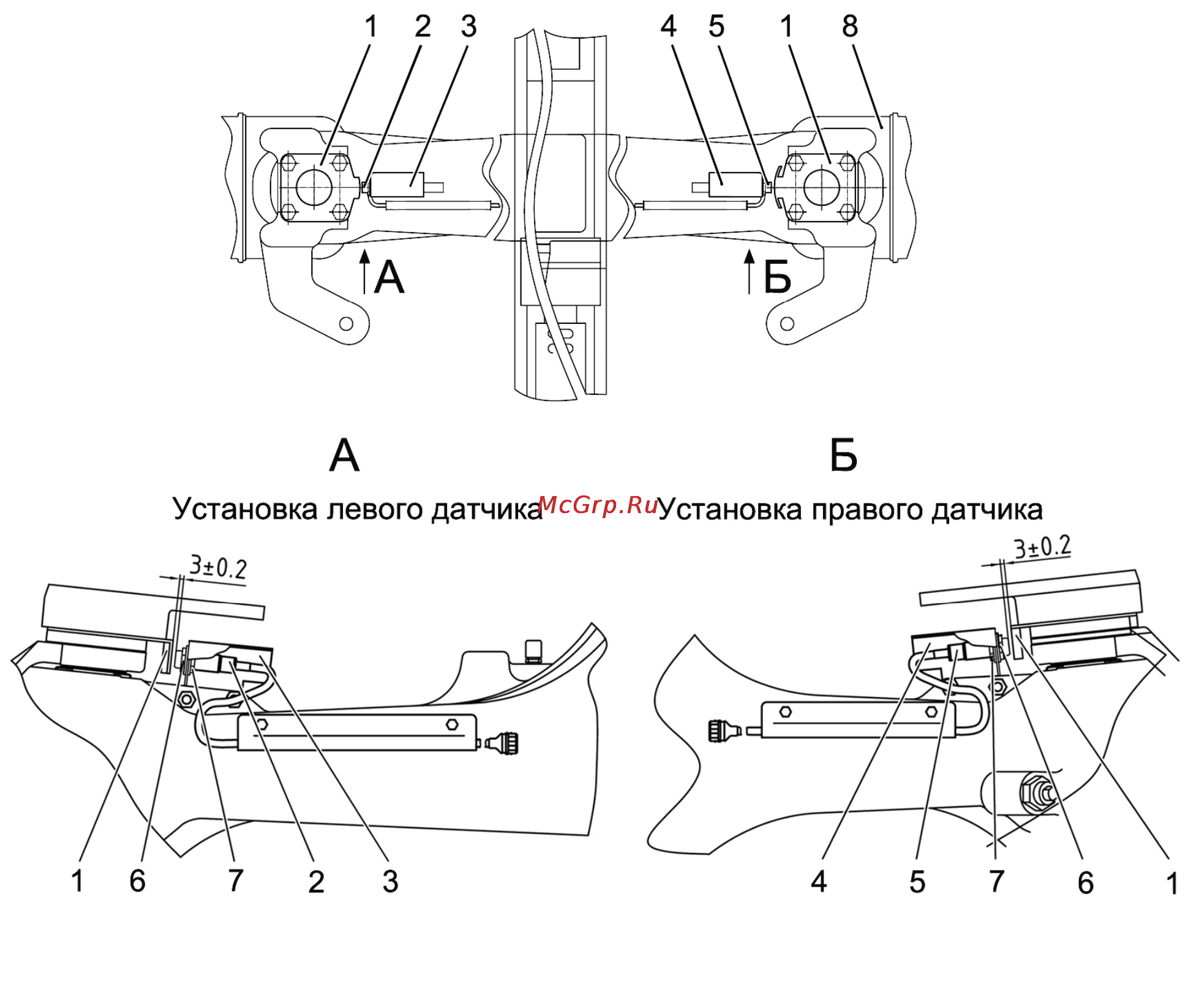

1, 3, 4 – кронштейны; 2 – датчик угла поворота (±13°, БД); 5 – датчик угла поворота
(±25°, ПВМ); 6 – наружная гайка; 7 – внутренняя гайка; 8 – передний мост (вид сверху).
Рисунок 6.3.1 – Регулировка датчиков угла поворота направляющих колес
