2122.6-0000010 РЭ

ВНИМАНИЕ: ВКЛЮЧАЙТЕ ДИАПАЗОН ТОЛЬКО ПОСЛЕ ВКЛЮЧЕНИЯ РЕЖИМА

«ПОДТОРМАЖИВАНИЯ» КП! ПЕРЕКЛЮЧЕНИЕ ДИАПАЗОНОВ ПРОИЗВОДИТЕ ЧЕРЕЗ

НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ С ВКЛЮЧЕНИЕМ РЕЖИМА «ПОДТОРМАЖИВАНИЯ» КП!

ВНИМАНИЕ: ВКЛЮЧАЙТЕ ДИАПАЗОН ТОЛЬКО НА ОСТАНОВЛЕННОМ ТРАКТО-

РЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ!

ЗАПРЕЩАЕТСЯ ПЕРЕКЛЮЧЕНИЕ ДИАПАЗОНОВ НА ДВИЖУЩЕМСЯ ТРАКТОРЕ!

ВНИМАНИЕ: ВЫКЛЮЧЕНИЕ ДИАПАЗОНА РЕДУКТОРА В НЕЙТРАЛЬНОЕ

ПОЛОЖЕНИЕ ПРОИЗВОДИТЕ ПОСЛЕ УСТАНОВКИ КП НА ПЕРЕДАЧУ «0» ПРИ

ВЫКЛЮЧЕННОМ СЦЕПЛЕНИИ!

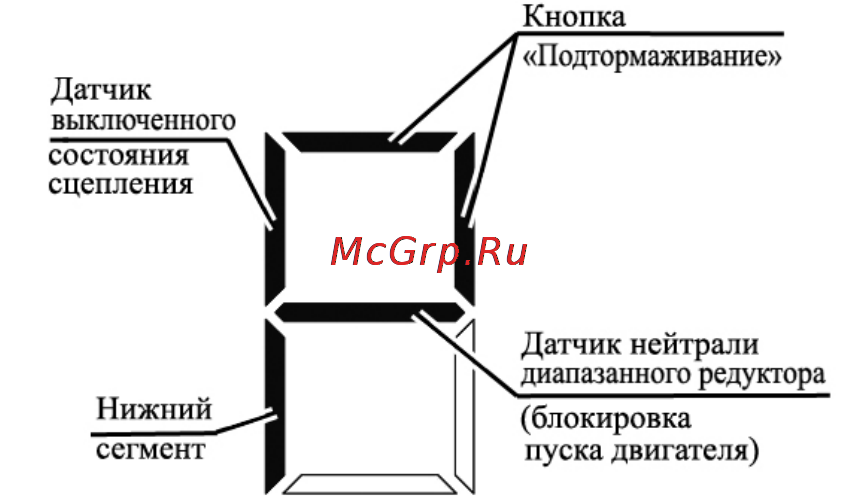

Рисунок 2.14.2 – Схема индикации работы датчиков и кнопки при задании режима

«Подтормаживание» на цифровом индикаторе

2.14.3 Переключение передач КП

Переключение передач осуществляется джойстиком 1 (рисунок 2.14.1). Инди-

кация включенной передачи осуществляется сигнализатором передачи «0» 33 (ри-

сунок 2.15.1) и соответствующими сегментами сигнализатора 6, а также цифровым

индикатором 7, которые установлены на КЭСУ.

В исходном состоянии, когда оператор переводит выключатель стартера и

приборов в положение «I» – включены приборы» – все передачи выключены. На ли-

цевой панели КЭСУ высвечивается сигнализатор 33 передачи «0», также на цифро-

вом индикаторе 7 высвечивается цифра «0». Это свидетельствует о том, что напря-

жение питания в систему переключения передач поступает, а система не выдает

управляющий сигнал ни на один из электромагнитов электрогидрораспределителей

переключения передач. После запуска двигателя начинает работать насос гидросис-

темы трансмиссии. Индикация «0» передачи сохраняется.

Для начала движения, перед выбором требуемой передачи КП, необходимо

включить выбранный диапазон КП рычагом переключения диапазонов 3 (рисунок

2.14.1), предварительно включив режим «подтормаживания», как сказано в пункте

2.14.2 «Переключение диапазонов КП».

Переключение передач, после включения требуемого диапазона, осуществляется

без разрыва потока мощности при помощи джойстика 1 (рисунок 2.14.1), кроме выхода

из состояния «Передачи выключены» (передача «0»). Выход из состояния «Передачи

выключены» разрешается только при выжатой до упора педали сцепления (срабатыва-

нии датчика выключенного состояния сцепления). Последовательное нажатие рукоятки

джойстика 1 до упора вперед обеспечивает последовательное переключение

передач в

сторону увеличения (каждое нажатие до упора вперед – плюс одна передача). Последо-

вательное нажатие рукоятки джойстика до упора назад обеспечивает последовательное

переключение передач в сторону снижения передачи (каждое нажатие до упора назад –

минус одна передача). Быстрый выход с любой передачи в положение «передачи вы-

ключены» (передача «0») осуществляется перемещением рукоятки

джойстика 1 до упо-

ра влево. При нажатии рукоятки джойстика 1 до упора вправо и ее удержании на время

более двух секунд происходит «запоминание» включенной передачи. Повторное (бы-

строе, менее одной секунды) нажатие на рукоятку джойстика 1 до упора вправо при пол-

ностью выжатом сцеплении – вызов «запомненной» передачи (например, можно сразу

включить запомненную передачу

из состояния передача «0»). Описание принципа рабо-

ты индикации включенной передачи приведено в подразделе 2.15 «КЭСУ».

ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ В ПРЕДЕЛАХ ОДНОГО ДИПАЗОНА ДОПУСКА-

ЕТСЯ ПРОИЗВОДИТЬ НА ДВИЖУЩЕМСЯ ТРАКТОРЕ, НЕ ВЫЖИМАЯ ПЕДАЛЬ СЦЕПЛЕНИЯ!
