2.14 Переключение диапазонов, передач и ступеней редуктора КП

2.14.1 Общие сведения

Установка требуемой передачи осуществляется рычагом, джойстиком и кноп-

кой: рычагом переключения диапазонов 3 (рисунок 2.14.1), джойстиком переключе-

ния передач 2, кнопкой переключения ступеней редуктора 5.

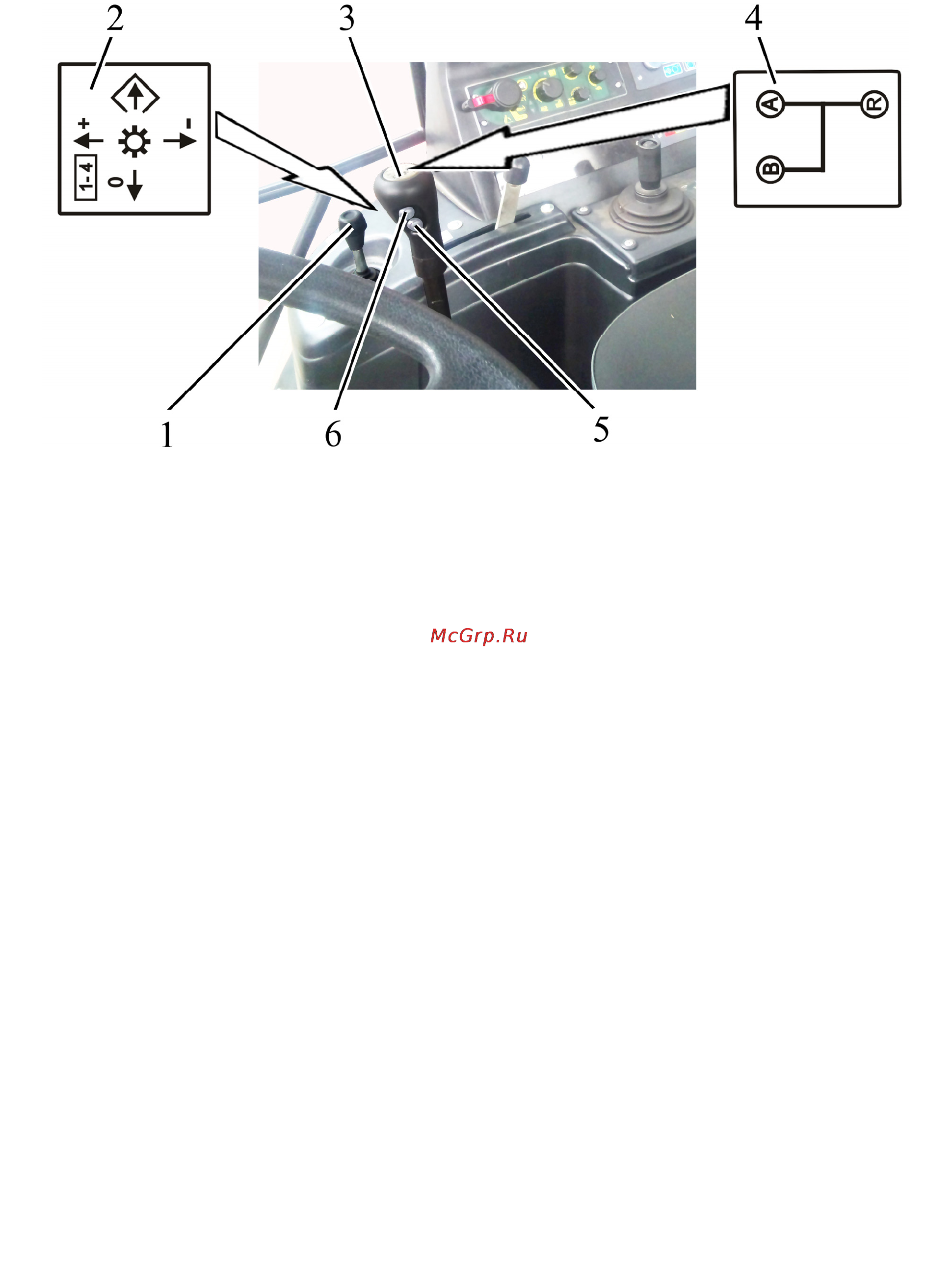

1 – джойстик переключения передач; 2 – схема переключения передач КП; 3 – ры-

чаг переключения диапазонов; 4 – схема переключения диапазонов КП; 5 – кнопка пе-

реключения ступени редуктора КП; 6 – кнопка включения режима «Подтормаживания».

Рисунок 2.14.1 – Переключение диапазонов, передач КП и ступеней редуктора КП

2.14.2 Переключение диапазонов КП

Перед началом движения сначала необходимо по схеме 4 (рисунок 2.14.1) ус-

тановить требуемый диапазон КП рычагом переключения диапазонов 3, предвари-

тельно включив режим «Подтормаживание» коробки передач. Включение режима

«Подтормаживания» происходит при выполнении следующих условий:

- нажатии оператором на кнопку 6 на рукоятке рычага переключения диапазо-

нов и удержании её в нажатом состоянии;

- нахождении рычага переключения диапазонов 3 в нейтральном положении;

- выключенном сцеплении.

Режим «подтормаживания» КП включен только в том случае, если на цифро-

вом индикаторе 7 (рисунок 2.15.1), расположенном на КЭСУ, отображается символ

«Р» («Подтормаживание» КП включено) и горят в режиме непрерывного свечения

соответствующие сегменты включения первой и четвертой передач сигнализатора 6.

Каждый горящий сегмент символа «Р» означает выполнение того или иного условия

включения режима «подтормаживания КП», перечисленных выше. Если, при нажа-

тии на кнопку 6 (рисунок 2.14.1), один из двух оставшихся сегментов символа «Р» не

горит, то не поступил сигнал от одного из датчиков в соответствии со схемой, пред-

ставленной на рисунке рисунок 2.14.2. Если кнопка 6 не нажата, то не загорается ни

один сегмент символа «Р», даже при нейтральном положении рычага переключения

диапазонов и выключенном сцеплении. Нижний сегмент символа «Р» загорается

только при выполнении всех трех условий включения режима «Подтормаживания».

При обнаружении неисправностей в электроцепи первой и четвертой передач

соответствующие сегменты сигнализатора 6 отображают соответствующий код, как

указано в пункте 2.15.8.

Неисправности, выявленные в процессе включения режима «Подтормажива-

ние», необходимо устранить.
