2122.6-0000010 РЭ
95
Имеются 6 сменных хвостовиков заднего ВОМ. Один хвостовик (тип 3, 20 шлиц,
∅45мм, или тип 2, 21 шлиц, ∅35мм) установлен на тракторе, остальные прикладывают-
ся в ЗИП в комплектации по заказу.
ВНИМАНИЕ: НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ ХВОСТОВИКОВ ЗАДНЕГО
ВОМ СООТВЕТСТВУЮЩИХ ТИПОВ ПРИ АГРЕГАТИРОВАНИИ ТРАКТОРОВ «БЕЛА-
РУС-2122.6» С МАШИНАМИ, ТРЕБУЮЩИМИ ПЕРЕДАЧИ МОЩНОСТИ, ВЫШЕ УКА-
ЗАННОЙ В ТАБЛИЦЕ 3.2.1!
Хвостовики (рисунок 3.2.1) переднего и заднего валов отбора мощности трактора «БЕ-
ЛАРУС-2122.6» по конструктивному исполнению соответствуют нормативным документам и
стандартам, распространяющимся на валы отбора мощности сельскохозяйственных тракторов.
Параметры хвостовиков и характеристики работы заднего ВОМ при включенном
независимом приводе приведены в таблице 3.2.1.

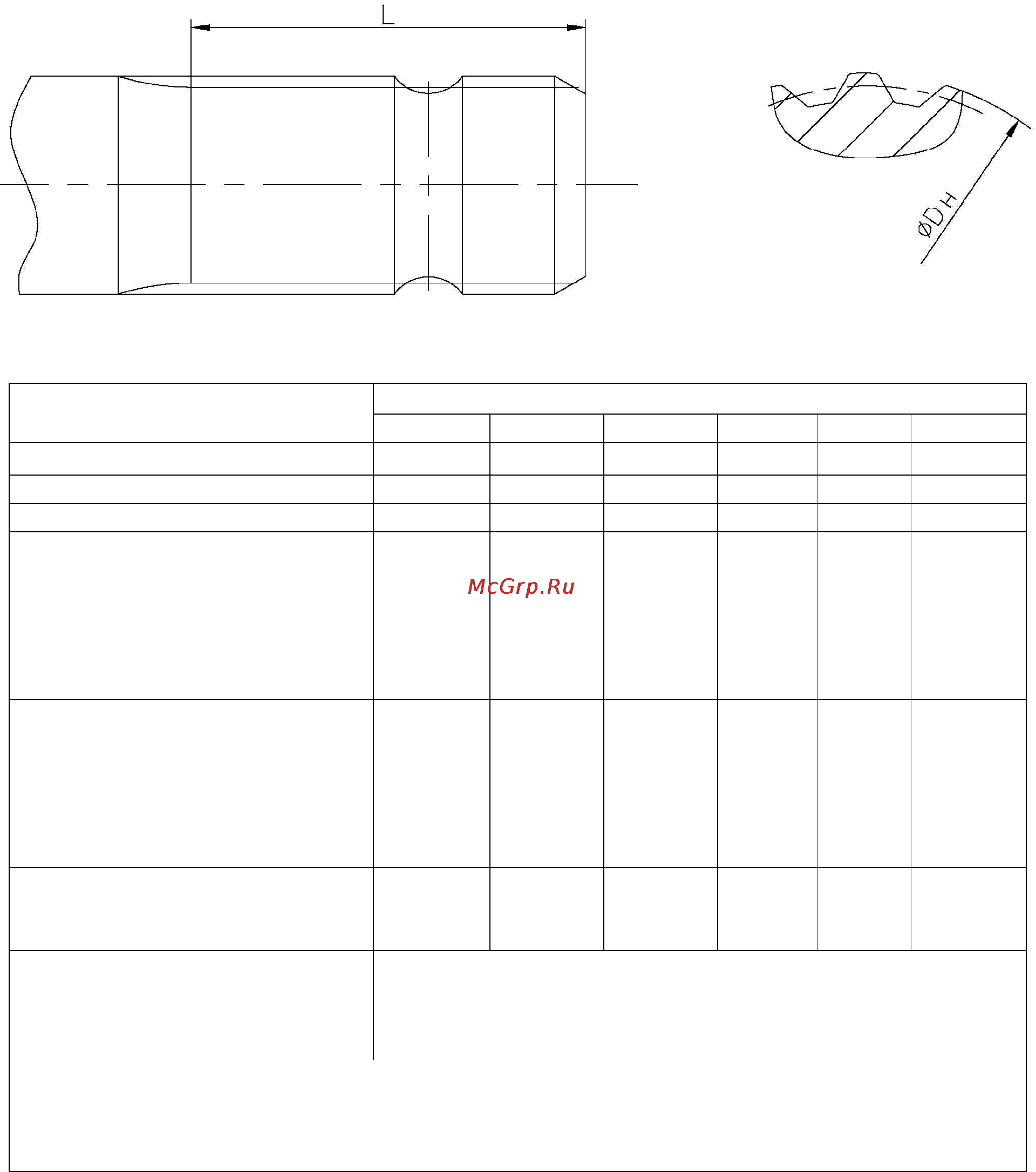

Рисунок 3.2.1– Хвостовик вала отбора мощности
Таблица 3.2.1 – Параметры хвостовиков и характеристики работы заднего ВОМ
Тип хвостовика вала отбора мощности Параметры хвостовиков и
приводов ПВОМ и ЗВОМ
Тип1
1)
Тип1с Тип2 ТипЗ Тип2с
1)
Тип2с1
1)
1 Длина шлицев L, мм 76 78 64 89 78 76
2 Диаметр наружный DH, мм 35 38 35 45 38 35
3 Количество зубьев, n 6 8 21 20 8 6
4 Частота вращения хвосто-
вика заднего ВОМ (стандарт-
ный режим), мин
-1
540 при
оборотах
двигате-
ля 1924
(590)
2)
540 при
оборотах
двигате-
ля 1924
(590)
2)
1000 при
оборотах
двигате-
ля 1909
(1100)
2)
1000 при
оборо-
тах дви-
гателя
1909
(1100)
2)
1000 при
оборо-
тах дви-
гателя
1909
(1100)
2)
1000 при
оборотах
двигате-
ля 1909
(1100)
2)
5 Частота вращения хвосто-
вика заднего ВОМ (экономич-
ный режим, мин
-1
540 при
оборотах
двигате-
ля 1473
(770)
2)
540 при
оборотах
двигате-
ля 1473
(770)
2)
1000 при
оборотах
двигате-
ля 1462
(1437)
2)
1000 при
оборо-
тах дви-
гателя
1462
(1437)
2)
1000 при
оборо-
тах дви-
гателя
1462
(1437)
2)
1000 при
оборотах
двигателя
1462
(1437)
2)
6 Мощность, передаваемая
хвостовиком заднего ВОМ,
кВт, не более
60 60 92 130 92 92
7 Направление вращения хво-
стовика заднего ВОМ (смотри
на торец) при включенном не-
зависимом приводе
По часовой стрелке
_________________________________________________________________________________________
1)
Комплектуется по заказу.
2)
Частота вращения хвостовика ВОМ при номинальной частоте коленчатого
вала двигателя 2100 мин
-1
.
