5.4.4.6 Операция 83. Обслуживание воздухоочистителя двигателя

Воздухоочиститель трактора «БЕЛАРУС-2122.6» установлен в передней части

моторного отсека над АКБ.

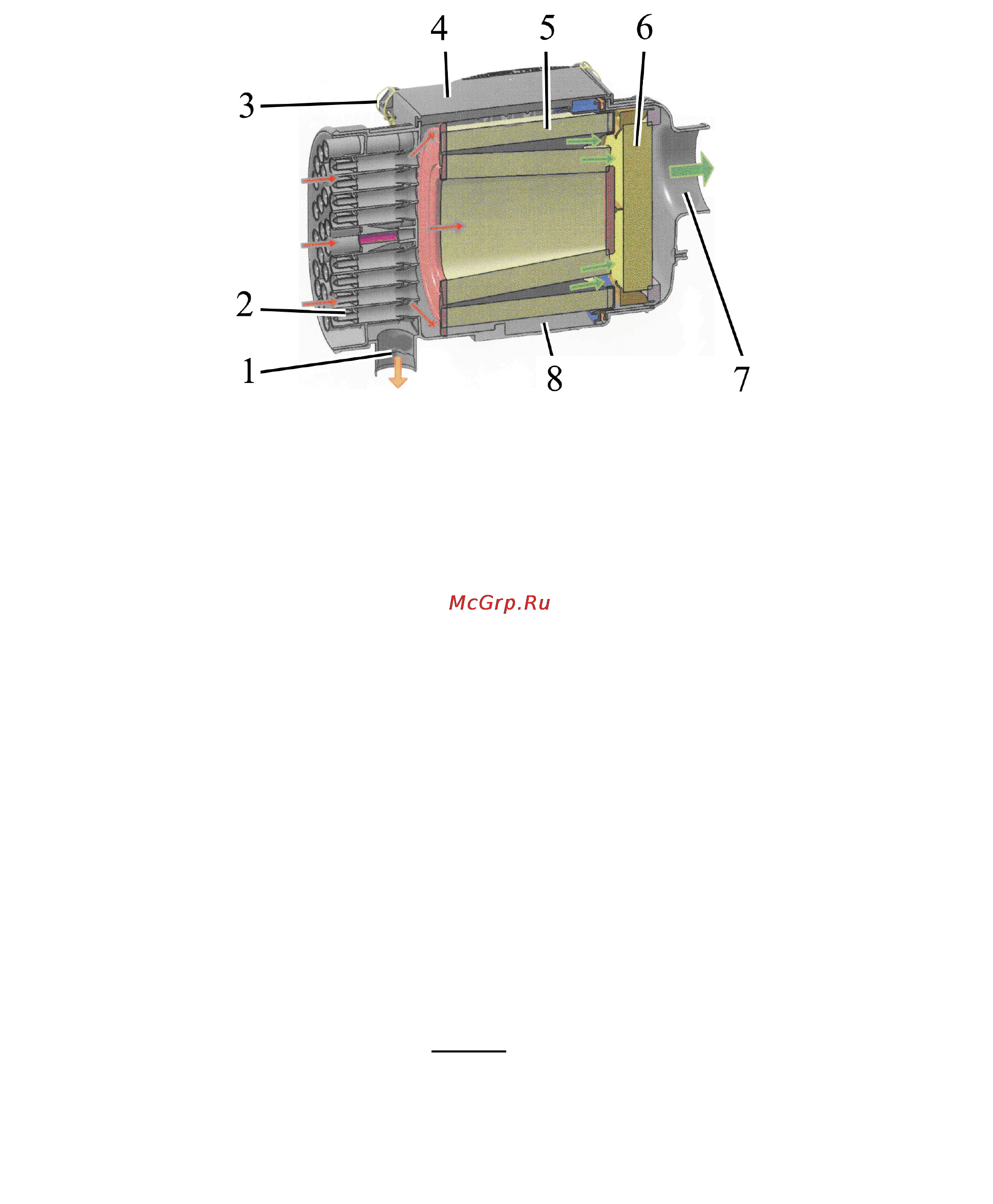

Воздухоочиститель трактора «БЕЛАРУС-2122.6» представлен на рисунке 5.4.36.

1 – пылевыносной патрубок; 2 – встроенный блок «мультициклон»; 3 – защел-

ки крышки обслуживания воздухоочистителя; 4 – крышка обслуживания воздухоочи-

стителя; 5 – основной фильтрующий элемент; 6 – контрольный фильтрующий эле-

мент; 7 – выпускной патрубок; 8 – корпус воздухоочистителя.

Рисунок 5.4.36 – Обслуживание воздухоочистителя трактора

Обслуживание воздухоочистителя двигателя необходимо выполнять при заго-

рании индикатора максимальной засоренности фильтра воздухоочистителя, распо-

ложенной на блоке контрольных ламп в щитке приборов. Это означает, что фильт-

рующий элемент исчерпал свой ресурс.

При загорании индикатора необходимо произвести замену основного фильт-

рующего элемента (ОФЭ). Для замены ОФЭ выполнить следующее:

Для замены основного фильтрующего элемента ОФЭ выполнить следующее:

- потянуть вверх четыре защелки 3 и снять крышку 4 (рисунок 5.4.36);

- снять основной фильтрующий элемент 5, для чего требуется наклонить его в

сторону встроенного блока «мультициклон» и потянуть ОФЭ вверх на себя, как пока-

зано на рисунке 5.4.37.

- проверить наличие загрязнений контрольного фильтрующего элемента 6

(рисунок 5.4.36), не вынимая его из корпуса;

- очистить внутреннюю и уплотнительную поверхность корпуса 8 влажной сал-

феткой от пыли и грязи. При этом необходимо обращать внимание на то, чтобы

пыль и грязь не попала в воздухоподводящий тракт.

- проверить состояние уплотнительных колец;

- сборку воздухоочистителя с новым ОФЭ произвести в обратной последова-

тельности;

- убедиться в правильности установки ОФЭ в корпусе и закрыть защелки 3;

ВНИМАНИЕ: ВЫНИМАТЬ ИЗ КОРПУСА КФЭ НЕ РЕКОМЕНДУЕТСЯ. ЗАГРЯЗ-

НЕНИЕ КФЭ УКАЗЫВАЕТ НА ПОВРЕЖДЕНИЕ ОФЭ (ПРОРЫВ БУМАЖНОЙ ШТОРЫ,

ОТКЛЕИВАНИЕ ДОНЫШКА). В ЭТОМ СЛУЧАЕ ОЧИСТИТЕ КФЭ И ЗАМЕНИТЕ ОФЭ!

ВНИМАНИЕ: ПРОИЗВОДИТЕЛЬ ВОЗДУХООЧИСТИТЕЛЯ НАСТОЯТЕЛЬНО

РЕКОМЕНДУЕТ ПРОИЗВОДИТЬ ЗАМЕНУ ОФЭ, А НЕ ЧИСТИТЬ, ЧТОБЫ ИЗБЕЖАТЬ

ПОВРЕЖДЕНИЯ И ОБЕСПЕЧИТЬ МАКСИМАЛЬНУЮ ЗАЩИТУ ДВИГАТЕЛЯ!

При срабатывании индикатора засоренности и отсутствии возможности сразу

заменить ОФЭ допускается проведение очистки ОФЭ.
