5.4.2.9 Операция 28. Очистка фильтрующих элементов фильтра системы

вентиляции и отопления кабины

Фильтры системы вентиляции установлены с обеих сторон кабины трактора,

как показано на рисунке 5.4.18. Фильтр состоит из двух фильтрующих элементов.

Для очистки фильтра системы вентиляции и отопления кабины необходимо

выполнить следующее:

- для доступа к фильтру установить подставку, или небольшую лестницу;

- под выступающим краем крыши кабины снять два колпачка 1 (рисунок 5.4.18)

с болтов 2 и два колпачка 3 с болтов 4;

- снять защитную сетку 5, для чего отвернуть два болта 2;

- снять рамку 8 с фильтрующими элементами 7, для чего отвернуть два болта

4 и один болт 6;

- извлечь из рамки 8 фильтрующие элементы 7;

- очистить фильтрующий элемент с помощью сжатого воздуха под давлением

не более 0,1 МПа. Насадку шланга требуется удерживать на расстоянии не ближе

300 мм от фильтрующего элемента, чтобы не повредить его.

- установить фильтрующие элементы 7 в рамку 8, затем смонтировать рамку 8

и защитную сетку 5 на кабину, надеть колпачки 1 и 3 на болты 2 и 4 соответственно;

- выполнить перечисленные операции для фильтра, расположенного на дру-

гой стороне кабины.

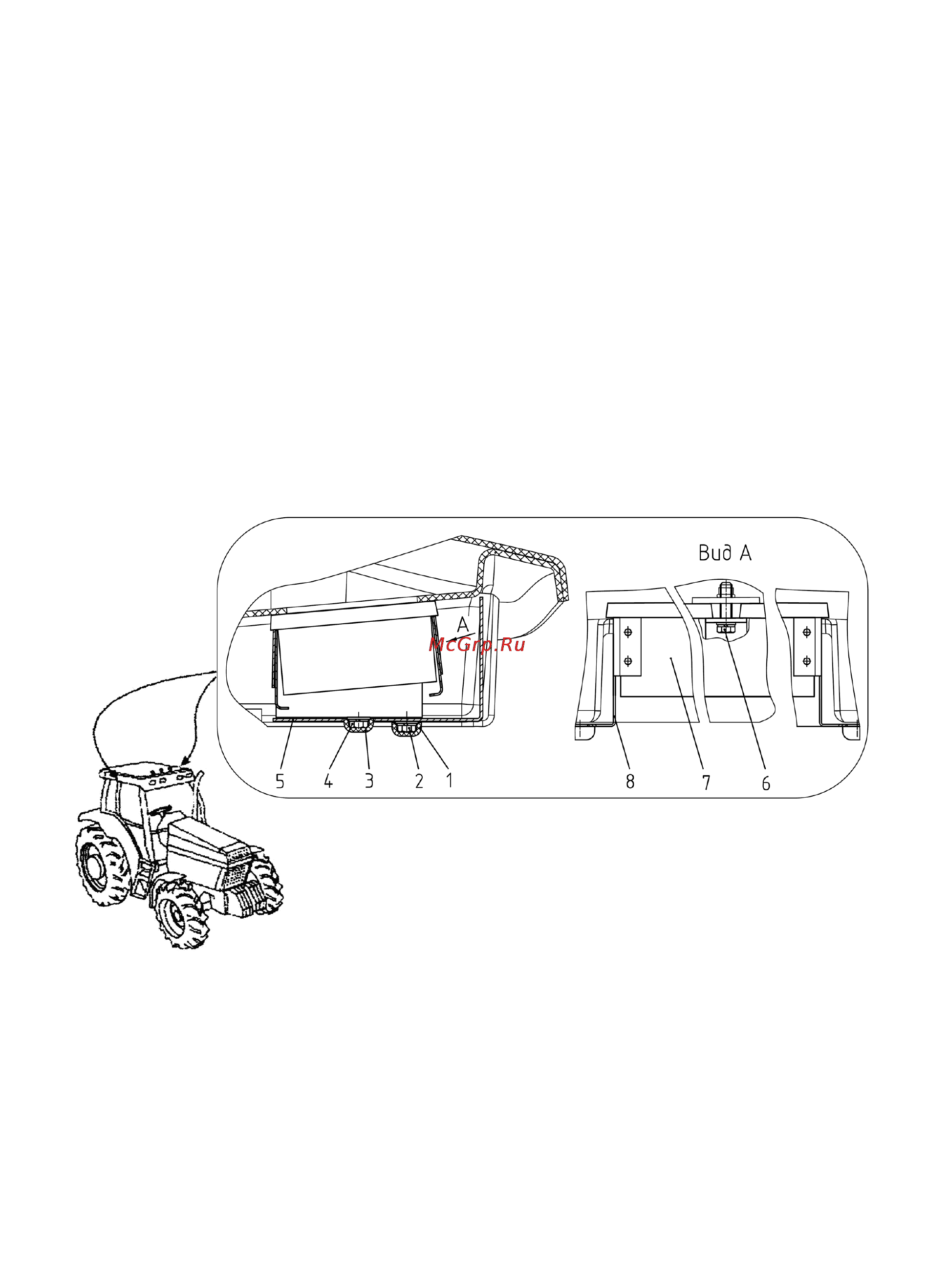

1, 3 – колпачок; 2, 4, 6 – болт; 5 – защитная сетка; 7 – фильтрующий элемент;

8 – рамка.

Рисунок 5.4.18 – Очистка фильтра системы вентиляции и отопления кабины

ВНИМАНИЕ: ПРИ РАБОТЕ ТРАКТОРА В УСЛОВИЯХ БОЛЬШОЙ ЗАПЫЛЕН-

НОСТИ ОЧИСТКУ ФИЛЬТРА ПРОИЗВОДИТЕ ЧЕРЕЗ КАЖДЫЕ 8 – 10 Ч РАБОТЫ, Т.

Е. ЕЖЕСМЕННО!

ВНИМАНИЕ: ПРИ ВЫСОКОЙ ВЛАЖНОСТИ ОКРУЖАЮЩЕЙ СРЕДЫ

ПЕРЕД ОЧИСТКОЙ ФИЛЬТРОВ НЕ ВКЛЮЧАЙТЕ ВЕНТИЛЯТОР, ПОСКОЛЬКУ

С ВЛАЖНОГО БУМАЖНОГО ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ПЫЛЬ ТРУДНО

УДАЛЯЕТСЯ!
