5.4.1.7 Операция 6. Проверка уровня тормозной жидкости в бачках главных

цилиндров гидроприводов управления сцеплением и тормозами

Проверить визуально уровни жидкости в бачке 4 (рисунок 5.4.6) главного ци-

линдра сцепления и бачках 1, 2 главных тормозных цилиндров. Уровень должен

быть между метками «min» и «max», нанесенными на корпусах бачков. При необхо-

димости долить тормозную жидкость до меток «max», предварительно отвернув

крышки 3 бачков.

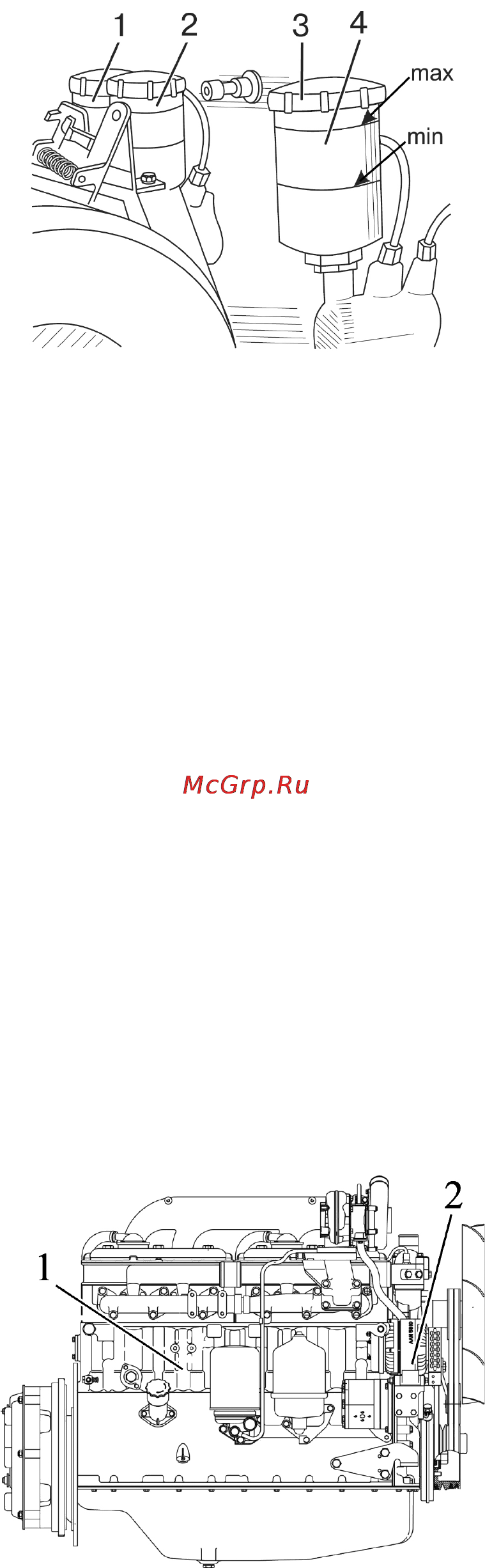

1, 2 – бачок главного тормозного цилиндра; 3 – крышка бачка; 4 – бачок глав-

ного цилиндра сцепления.

Рисунок 5.4.6 – Проверка уровня тормозной жидкости в бачках главных цилин-

дров гидроприводов управления сцеплением и тормозами

5.4.1.8 Операция 7. Проверка уровня AdBlue в баке для жидкости системы SCR

Проверить уровень AdBlue в баке для жидкости системы SCR, при необходи-

мости дозаправить.

Для проверки/доливки уровня AdBlue в баке для жидкости системы SCR необ-

ходимо выполнить следующее:

- перевести ключ выключателя стартера и приборов из положения «0» (Выклю-

чено) в положение «I» (Включены приборы). На мониторе 21 (рисунок 2.1.1) в четы-

рех или трех секциях или в графическом режиме отобразятся параметры двигателя;

- нажать на любую кнопку монитора, кроме кнопки 5 (рисунок 2.9.1), на экране

появится всплывающая панель;

- нажать на кнопку 3, монитор перейдет в режим просмотра параметров систе-

мы SCR, на мониторе включится всплывающая панель работы SCR;

- на верхней левой секции монитора должен отобразиться уровень реагента

AdBlue в баке, %. Если не отобразиться, требуется нажимать кнопку 2 до тех пор, пока

на верхней левой секции монитора не будет указан уровень реагента AdBlue в баке;

- при низком

уровне реагента в баке отверните крышку заливной горловины 2

(рисунок 2.27.1) и долейте реагент AdBlue в бак 1.

5.4.1.9 Операция 8. Очистка генератора

Очистите генератор 2 (рисунок 5.4.7) от пыли, продуйте сжатым воздухом.

1 – двигатель; 2 – генератор.

Рисунок 5.4.7 – Очистка генератора
