Для работы с задним ВОМ снимите защитный колпак 3 (рисунок 3.2.2), закры-
вающий хвостовик 4, для чего отверните два болта 1 крепления. После окончания
работы с ЗВОМ обязательно установите защитный колпак на место.
Для замены хвостовика выполните следующие операции:
- снимите колпак 3, отвернув два болта 1;
- отверните четыре болта 5 и снимите упорную шайбу 2;
- извлеките хвостовик 4 из гнезда втулки 7;
- установите другой хвостовик в шлицевое гнездо, смазав консистентной смаз-
кой центрирующую шейку 6;
- установите упорную шайбу 2 и закрепите ее четырьмя болтами 5 (момент за-
тяжки болтов 5 – от 40 до 50 Н·м);
- установите колпак ВОМ 3, закрепив двумя болтами 1 (момент затяжки болтов
1 – от 13 до 16 Н·м).

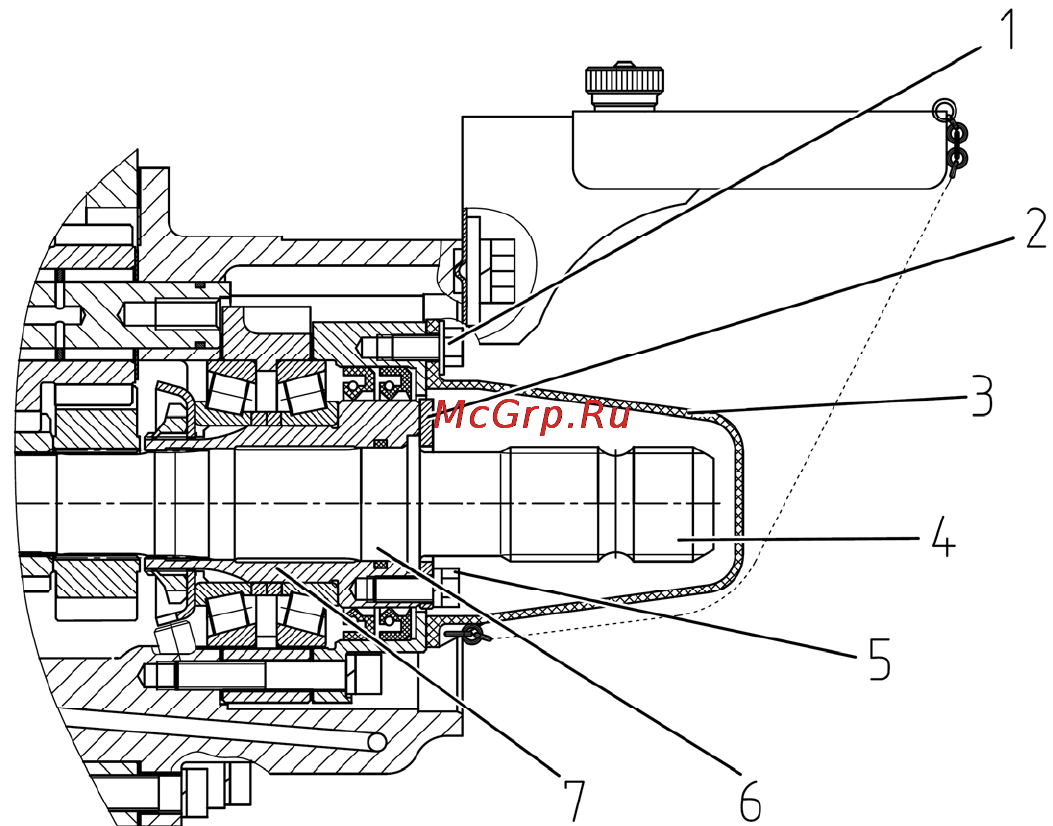

1– болт; 2 – упорная шайба; 3 – защитный колпак; 4 – сменный хвостовик; 5 –
болт; 6 – центрирующая шейка; 7 – втулка.
Рисунок 3.2.2– Снятие защитного колпака и замена хвостовика ЗВОМ
ВНИМАНИЕ: ШИРИНА ПРОЕМА ЗАЩИТНОГО УСТРОЙСТВА ЗАДНЕГО ВОМ
СОСТАВЛЯЕТ МЕНЕЕ 360 ММ. В ЭТОЙ СВЯЗИ, ПРИ ПОДСОЕДИНЕНИИ КАРДАН-
НОГО ВАЛА К ХВОСТОВИКУ ТИП 3 (ВОМ 3) ЗАДНЕГО ВАЛА ОТБОРА МОЩНОСТИ,
НЕОБХОДИМО ПРОЯВЛЯТЬ ОСТОРОЖНОСТЬ, ЧТОБЫ ИСКЛЮЧИТЬ ТРАВМЫ
РУК. СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ И ПРИСПОСОБЛЕНИЙ ДЛЯ ПОДСОЕДИ-
НЕНИЯ КАРДАННОГО ВАЛА К ХВОСТОВИКУ ТИП 3 НЕ ТРЕБУЕТСЯ!
Правила включения и выключения переднего вала отбора мощности приведе-
ны в пункте 2.15.4 «Управление передним валом отбора мощности».
Правила агрегатирования переднего ВОМ с различными видами сельхозма-
шин и оборудования приведены в разделе 4 «Агрегатирование».
Передний ВОМ комплектуется хвостовиком типа 2. Направление вращения хво-
стовика ПВОМ (смотри на торец) по часовой стрелке. Для переднего ВОМ при 2050
мин
-1
коленчатого вала двигателя частота вращения хвостовика ПВОМ 1000 мин
-1
(при
номинальной частоте коленчатого вала двигателя частота вращения хвостовика
ПВОМ 1025 мин
-1
). Мощность, передаваемая хвостовиком ПВОМ не более 44 кВт.
Агрегатирование с передним ВОМ машин, требующих передачи мощности бо-
лее 44 кВт, не допускается!
Для работы с передним ВОМ, если он установлен, снимите защитный колпак,
для чего необходимо сжать колпак у основания и потянуть его вниз и на себя. После
окончания работы с ПВОМ обязательно установите защитный колпак на место, для
чего необходимо надеть колпак на хвостовик и надавить на него в продольном на-
правлении до надежной фиксации колпака в отверстия ограждения.
ВНИМАНИЕ: ПРИ РАБОТЕ С ЗВОМ И ПВОМ СОБЛЮДАЙТЕ ВСЕ МЕРЫ БЕЗО-
ПАСНОСТИ ПРИ РАБОТЕ С ВОМ, ПЕРЕЧИСЛЕННЫЕ В НАСТОЯЩЕМ РУКОВОДСТВЕ!
