2122.6-0000010 РЭ
230

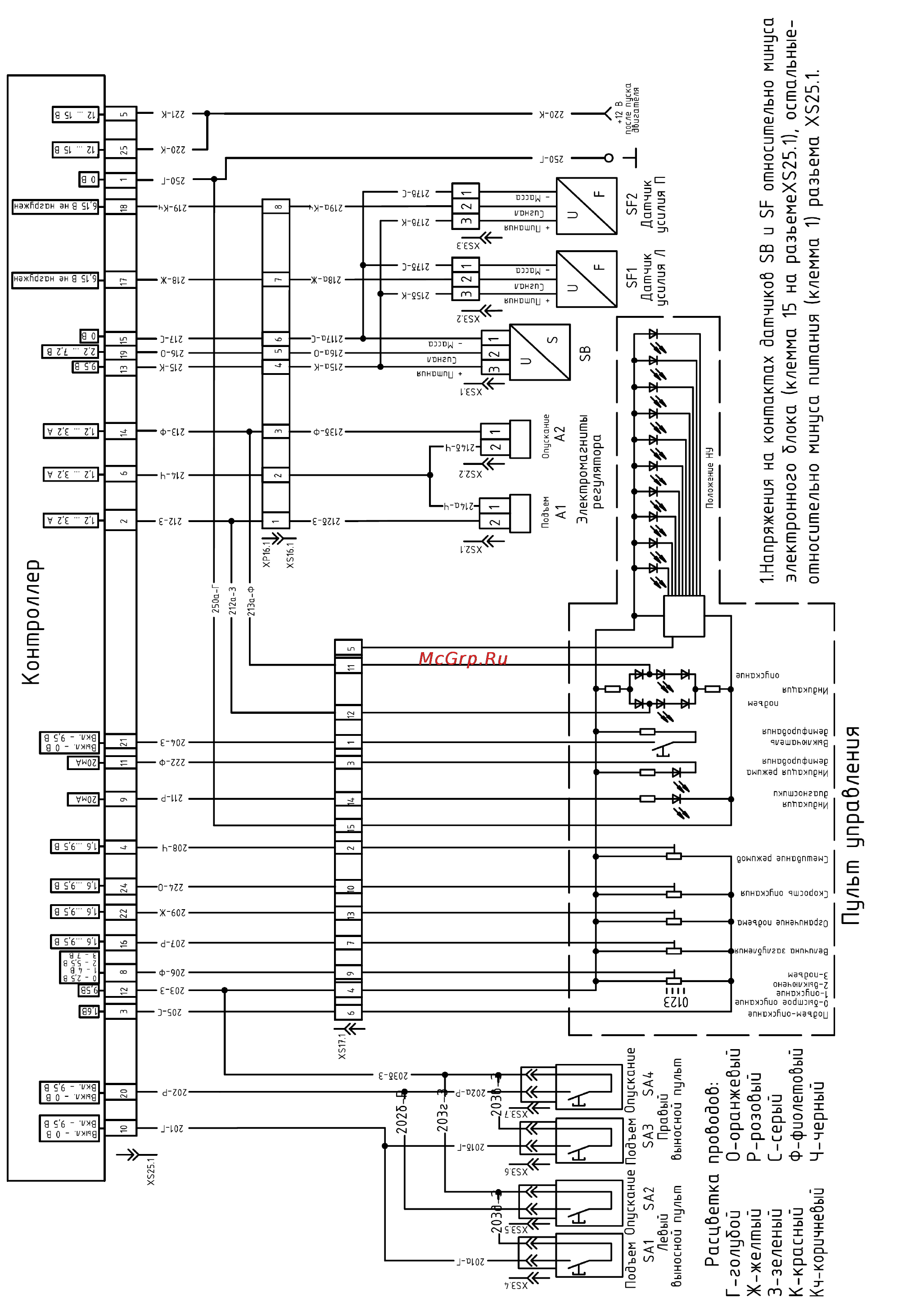

Рисунок 6.12.3 – Электрическая схема соединений системы управления ЗНУ с компонентами «Измеритель»
