Беларус 2122.6 Руководство по эксплуатации онлайн [232/247] 142800
![Беларус 2122.6 Руководство по эксплуатации онлайн [232/247] 142800](/views2/1156390/page232/bge8.png)
2122.6-0000010 РЭ
232

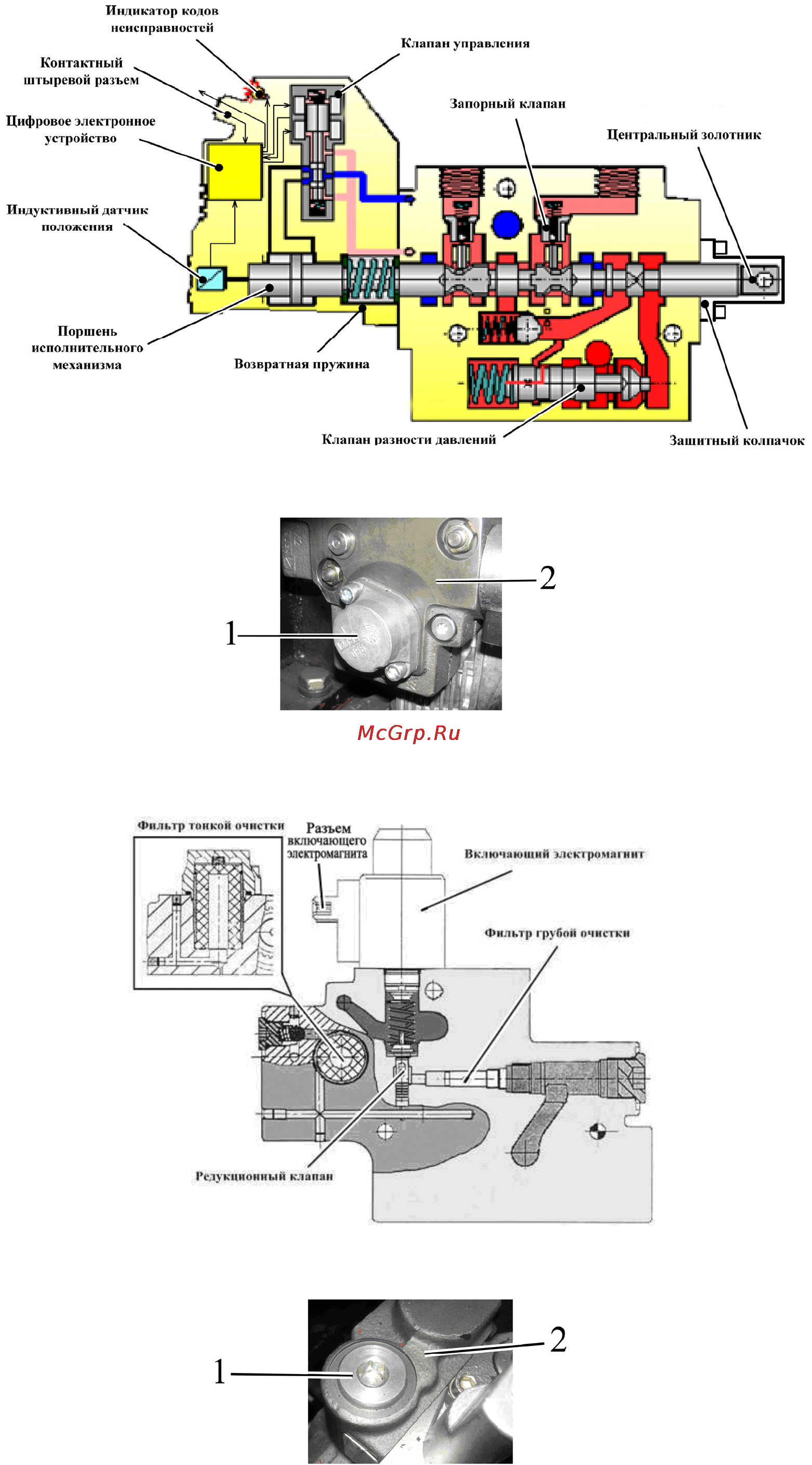

Рисунок 6.13.1 – Секция распределителя EHS
1 – крышка; 2 – концевая плита интегрального блока.
Рис
у
нок 6.13.2
–
Крышка фильтра тонкой очистки
Рис
у
нок 6.13.3
–
Концевая плита с ред
у
кционным клапаном
1 – заглушка; 2 – концевая плита интегрального блока.
Рис
у
нок 6.13.4
–
Загл
у
шка фильтра гр
у
бой очистки
