2.6 Комбинация приборов

Комбинация приборов 13 (рисунок 2.1.1) включает в себя шесть указателей

с пятью сигнальными лампами, как показано на рисунке 2.6.1.

1 – указатель давления масла в гидросистеме трансмиссии; 2 – сигнальная

лампа аварийного давления воздуха в пневмосистеме; 3 – указатель давления воз-

духа в пневмосистеме; 4 – контрольная лампа зарядки дополнительной аккумуля-

торной батареи напряжением 24В; 5 – указатель напряжения; 6 – сигнальная лампа

резервного объема топлива в баке; 7 – указатель объема топлива в баке; 8 – сиг-

нальная лампа аварийной температуры охлаждающей жидкости двигателя; 9 –

указатель температуры охлаждающей жидкости двигателя; 10 – указатель давле-

ния масла в системе смазки двигателя; 11 – сигнальная лампа аварийного давления

масла в системе смазки двигателя.

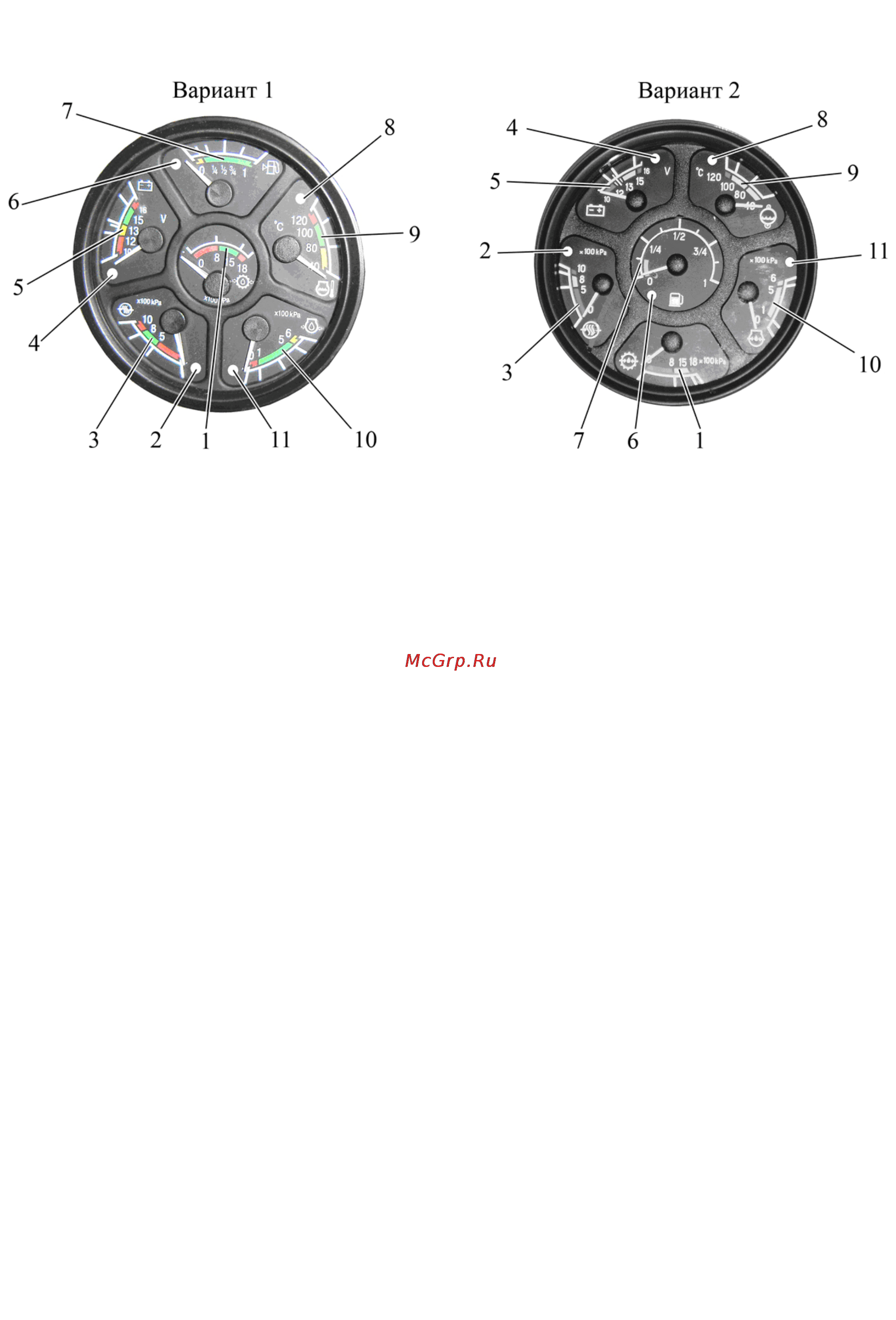

Рисунок 2.6.1 – Комбинация приборов

2.6.1 Указатель давления масла в гидросистеме трансмиссии 1 (рисунок 2.6.1)

показывает давление масла в гидросистеме управления фрикционными муфтами

трансмиссии трактора.

Шкала указателя давления масла в трансмиссии имеет три зоны:

- рабочая — от 800 до 1500 кПа (зеленого цвета);

- аварийные (две) — от 0 до 800 кПа и от 1500 до 1800 кПа (красного цвета).

Номинальное рабочее давление масла в гидросистеме трансмиссии – от 1100

до 1200 кПа.

2.6.2 Шкала указателя давления воздуха в пневмосистеме 3 имеет три зоны:

- рабочая – от 500 до 800 кПа (зеленого цвета);

- аварийные (две) — от 0 до 500 кПа и от 800 до 1000 кПа (красного цвета).

В шкалу указателя встроена сигнальная лампа 2 (красного цвета), которая за-

горается при понижении давлении в пневмосистеме менее 500 кПа.

2.6.3 Указатель напряжения 5 (рисунок 2.6.1) показывает напряжение аккуму-

ляторных батарей при неработающем двигателе, когда ключ выключателя стартера и

приборов (рисунок 2.2.2) находится в положении «I». При работающем двигателе

указатель напряжения показывает напряжение на клеммах генератора. В шкалу ука-

зателя напряжения встроена контрольная лампа 4 красного цвета. Показывает про-

цесс зарядки дополнительной АКБ напряжением 24В – диагностирует работоспособ-

ность преобразователя напряжения.
