2122.6-0000010 РЭ
40

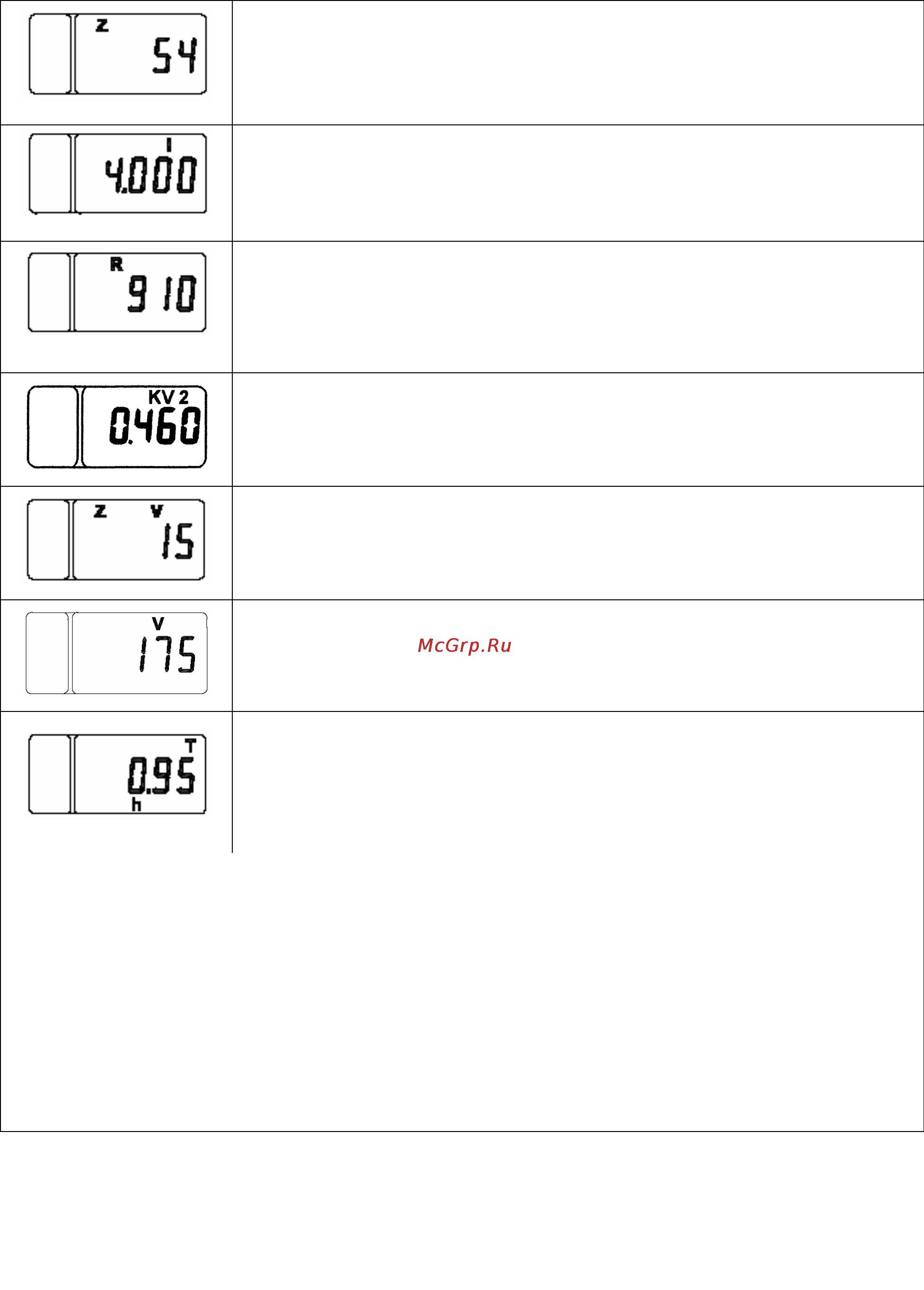

Таблица 2.8.4 – Перечень программируемых значений параметров для трактора
«БЕЛАРУС-2122.6»
Параметр «Z»
Z – число зубьев шестерен конечных передач задних колес
(правого и левого), над которой установлены датчики скорости
Параметр «I»
I – повышающий коэффициент передаточного отношения
колесного редуктора
Параметр «R»
R – радиус качения заднего колеса, мм. При перепрограм-
мировании возможно изменение данного параметра с дис-
кретностью 5 мм
1)
Параметр «KV2»
KV2 – передаточное отношение вала отбора мощности
ВОМ.
2)
Параметр «ZV»
ZV – количество зубьев зубчатой шайбы редуктора заднего ВОМ
Параметр «V»
V – объем топливного бака, л
3)
Также, в режиме программирования при нажатии на кнопку
«Параметр» в списке программируемых параметров отобра-
жается независимый параметр «Т» уточненного содержимого
счетчика астрономического времени наработки двигателя.
Данный параметр недоступен для изменения, он предоставля-
ет точное значение (до 1/100 часа) времени работы двигателя
________________________________________________________________________________________
1)
«910» – значение для шин 580/70R42. При установке иных типов шин не-
обходимо установить значение параметра «R», соответствующее радиусу качения
установленных шин.
2)
На тракторе «БЕЛАРУС-2122.6» считывание оборотов заднего ВОМ вы-
полняется с датчика оборотов ВОМ. В этой связи в параметре «KV2» устанавлива-
ется любое, кроме цифры «000», значение.
3)
На тракторах «БЕЛАРУС-2122.6» вводится только значение объема
бокового топливного бака (175 литров), соответственно, информация о времени
работы на остатке топлива и т.п. формируется без учета объема топлива в баке,
расположенном под кабиной трактора (объем топливного бака, расположенного под
кабиной – 130 литров).
В процессе эксплуатации разрешено изменять значения параметра «радиус
качения колеса R», который определяется исходя из установленных на тракторе шин
путем измерения расстояния от центра колеса до опорной поверхности.
ЗАПРЕЩАЕТСЯ ИЗМЕНЯТЬ ВВЕДЕННЫЕ ЗНАЧЕНИЯ ВСЕХ ОСТАЛЬНЫХ
ПАРАМЕТРОВ (ЗАВОДСКИЕ НАСТРОЙКИ)!
