Fr-17
Français

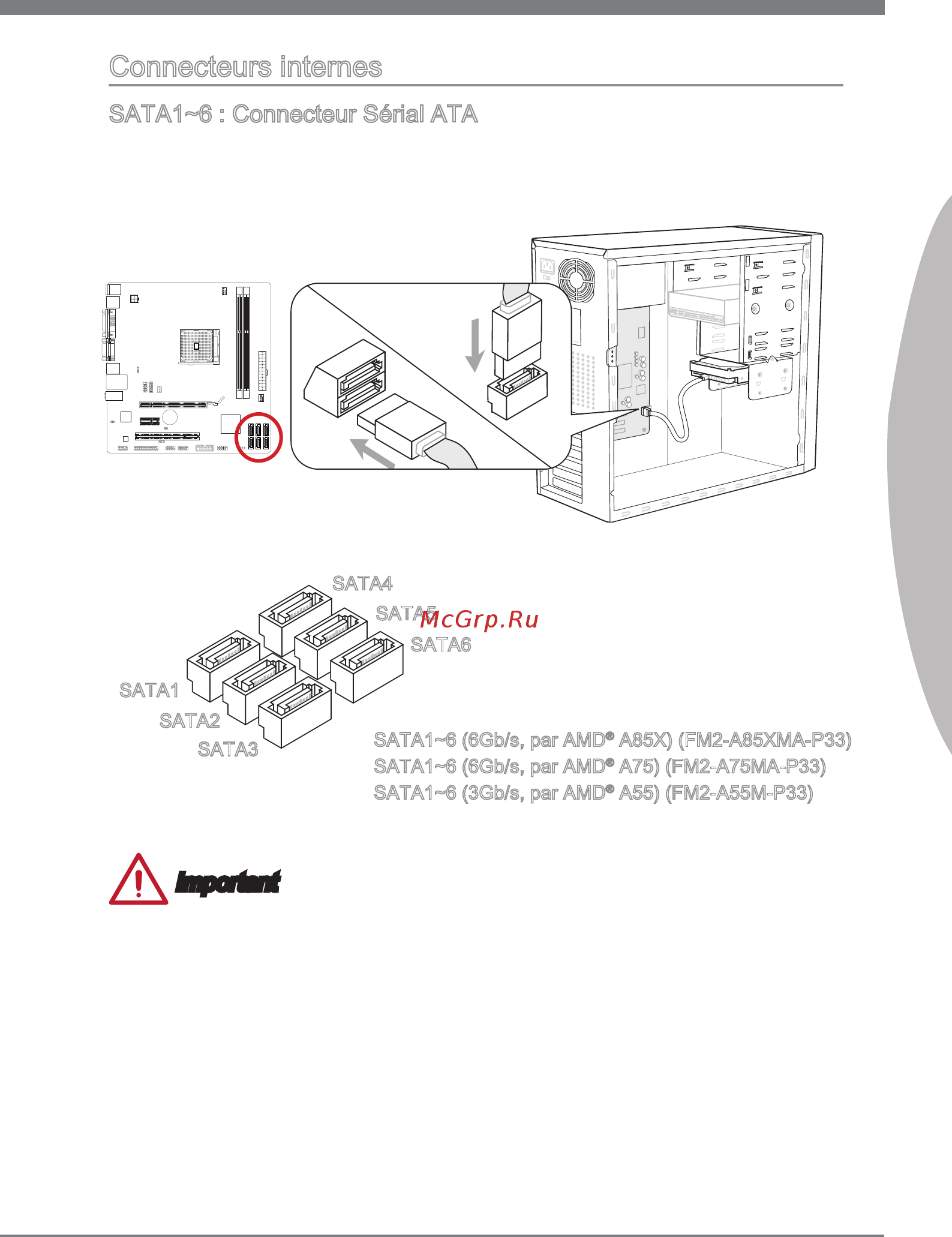

Connecteurs internes
SATA1~6 : Connecteur Sérial ATA
Ce connecteur est un port d’interface de SATA haut débit. Chaque connecteur peut être
relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), lecteurs
d’état solid (SSD), et lecteurs optiques (CD/ DVD/ Blu-Ray).
* Le schéma de carte mère dans la gure n’est qu’à
titre de référence.
SATA4
SATA2
SATA6
SATA1~6 (6Gb/s, par AMD
®
A85X) (FM2-A85XMA-P33)
SATA1~6 (6Gb/s, par AMD
®
A75) (FM2-A75MA-P33)
SATA1~6 (3Gb/s, par AMD
®
A55) (FM2-A55M-P33)
SATA1
SATA3
SATA5
Important
•
De nombreux périphériques Sérial ATA ont besoin d’un câble d’alimentation. Ce type
de périphériques comprend les disques durs (HDD), les lecteurs d’état solid (SSD),
et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel
des périphériques pour plus d’information.
•
Dans la plupart des boîtiers d’ordinateur, il est necessaire de xer les périphériques
Sérial ATA, tels que HDD, SSD, et lecteur optique, avec des vis par les xations adé-
quats. Référez-vous au manuel de votre boîtier ou de votre périphérique Sérial ATA
pour plus d’instructions d’installation.
•
Veuillez ne pas plier le câble de Sérial ATA à 90°. Autrement il entraînerait une perte
de données pendant la transmission.
•
Les câbles Sérial ATA en ont des prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
