Ru-10
MS-7721 Системная плата

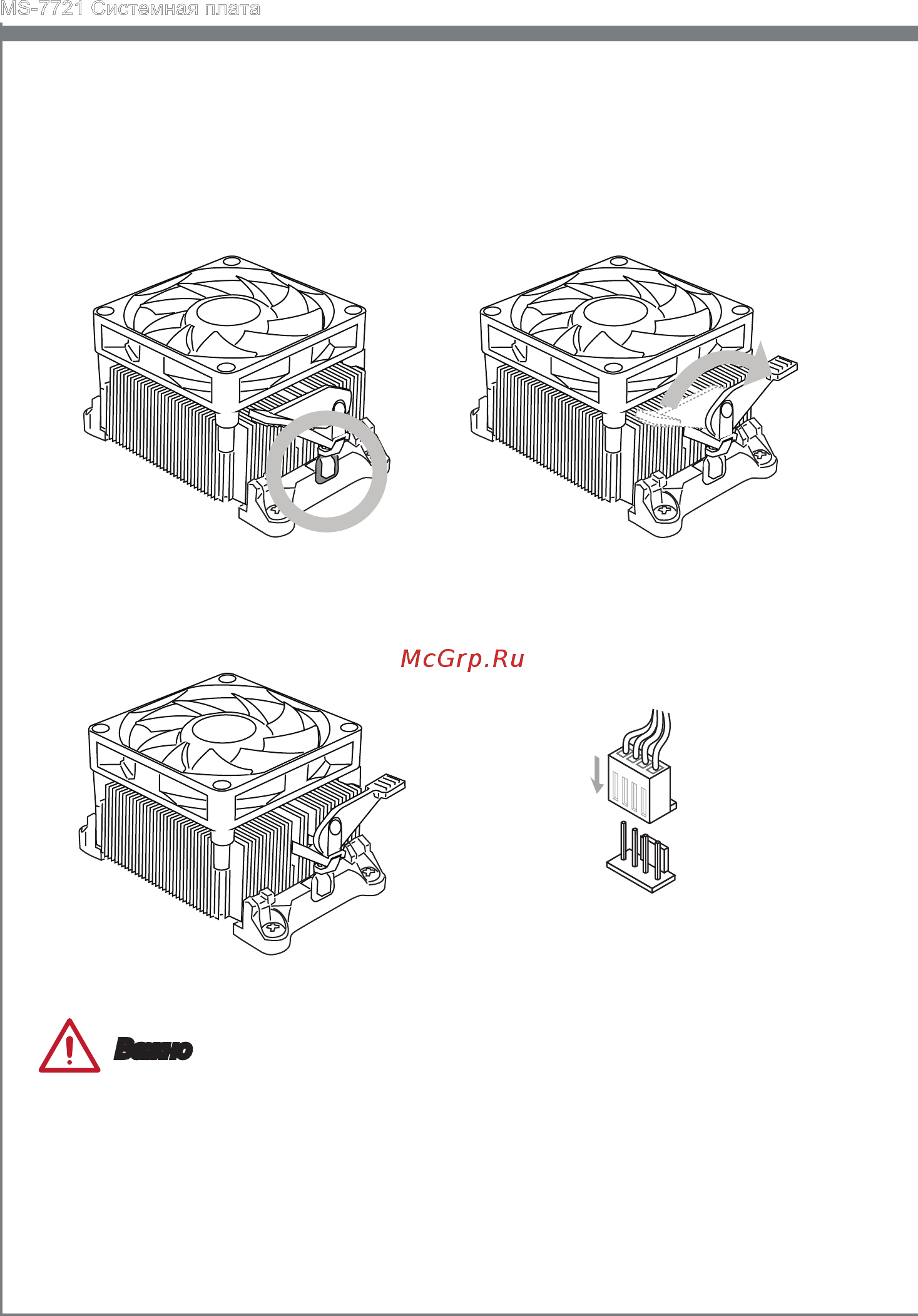

5. Разместите систему охлаждения
на удерживающем механизме.
Сначала зацепите один конец
крепления.
6. Затем надавите на второй
конец крепления, чтобы
зафиксировать систему
охлаждения на удерживающем
механизме. Найдите рычаг
фиксации и поднимите его.
7. Защелкните рычаг вниз. 8. Подключите кабель вентилятора
кулера к соответствующему разъему
на плате.
Важно
•
При отсоединении предохранительного крюка от болта фиксации необходимо
внимательно следить за вашими пальцами. Как только предохранительный
крюк выведен из зацепления с болтом, фиксирующий рычаг резко отскочит
назад.
•
Перед включением системы убедитесь, что кулер процессора крепко закреплен.
•
Для дополнительной информации по установке кулера обратитесь к инструкции
по установке кулера.
