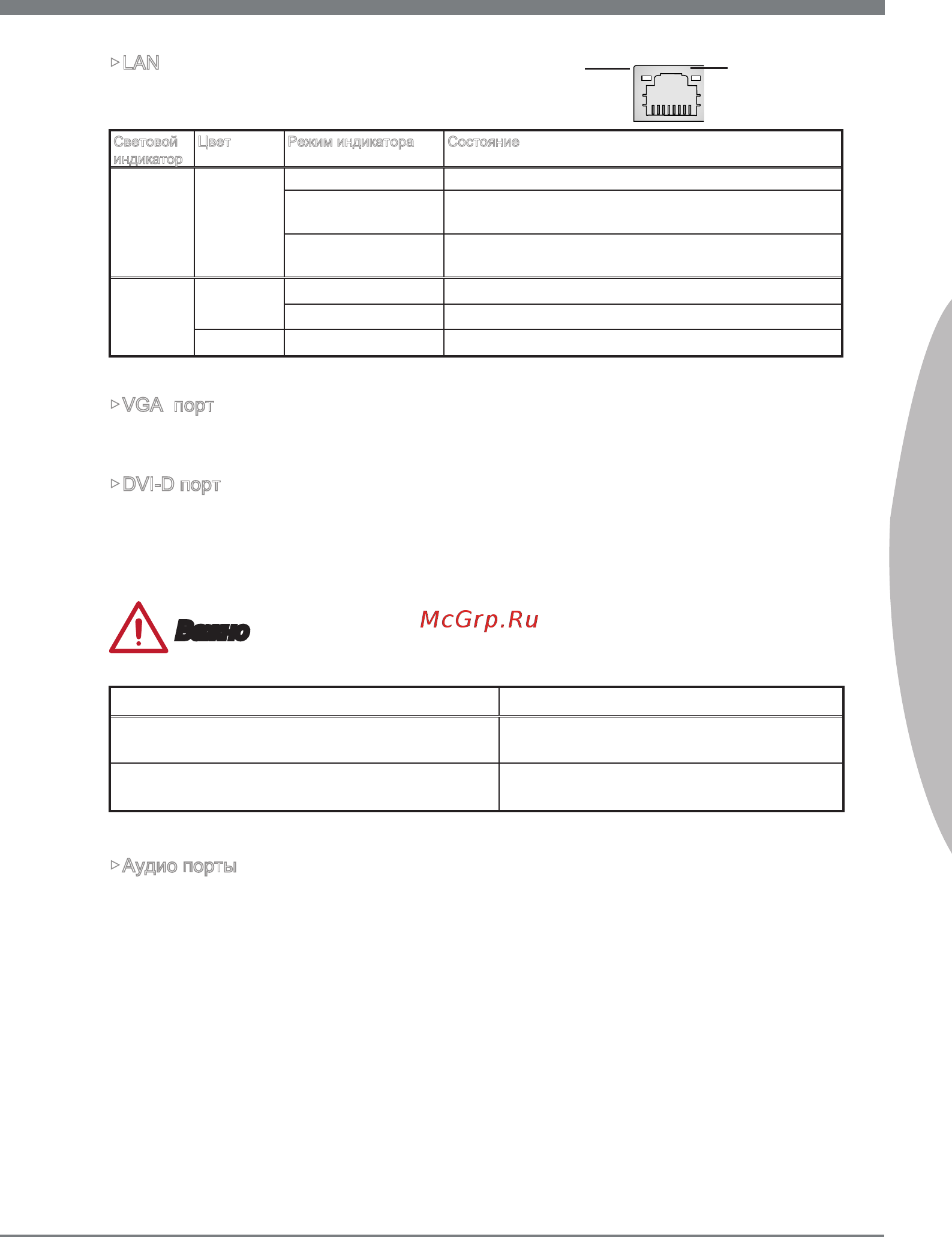

Ru-7
Русский
▶LAN
Стандартный разъем RJ-45 для подключения
к локальной сети (LAN).
Световой
индикатор
Цвет Режим индикатора Состояние
Левый Желтый Выключено LAN соединение не установлено.
Включено (горит
постоянно)
LAN соединение установлено.
Включено (мигает) Компьютер обменивается данными с другим компьютером
в сети.
Правый Зеленый Выключено Скорость передачи данных 10 Mбит/с
Включено Скорость передачи данных 100 Mбит/с
Оранжевый Включено Скорость передачи данных 1000 Mбит/с
▶VGA порт
15-ти пиновый коннектор DB15 (мама) используется для подключения монитора.
▶DVI-D порт
DVI-D (Digital Visual Interface- Digital) коннектор может быть подключен к LCD мо-
нитору или CRT монитору с использованием адаптера. Для подключения монито-
ра, пожалуйста, обратитесь к инструкции вашего монитора.
Важно
Данная платформа поддерживает функцию dual-display (VGA+DVI)
VGA+DVI
Расширенный режим
(Расширяет рабочий стол на второй монитор)
◯
Режим клон
(Оба монитора имеют одинаковое изображение)
◯
▶Аудио порты
Используются для подключения аудио устройств. Цвет коннектора соответствует
цвету разъема.
■ Синий - Линейный вход: Используется для подключения к выходу внешних
аудио устройств.
■ Зеленый- Линейный выход: Используется для подключения звуковых ко-
лонок или наушников.
■ Розовый- Микрофонный вход: Используется для подключения микрофона.
Желтый
Зеленый/
Оранжевый
