![MSI FM2-A85XMA-P33 [16/160] Connectors quick guide](/img/pdf.png)
MSI FM2-A85XMA-P33 [16/160] Connectors quick guide
![MSI FM2-A85XMA-P33 [16/160] Connectors quick guide](/views2/1208906/page16/bg10.png)
En-4
MS-7721 Mainboard

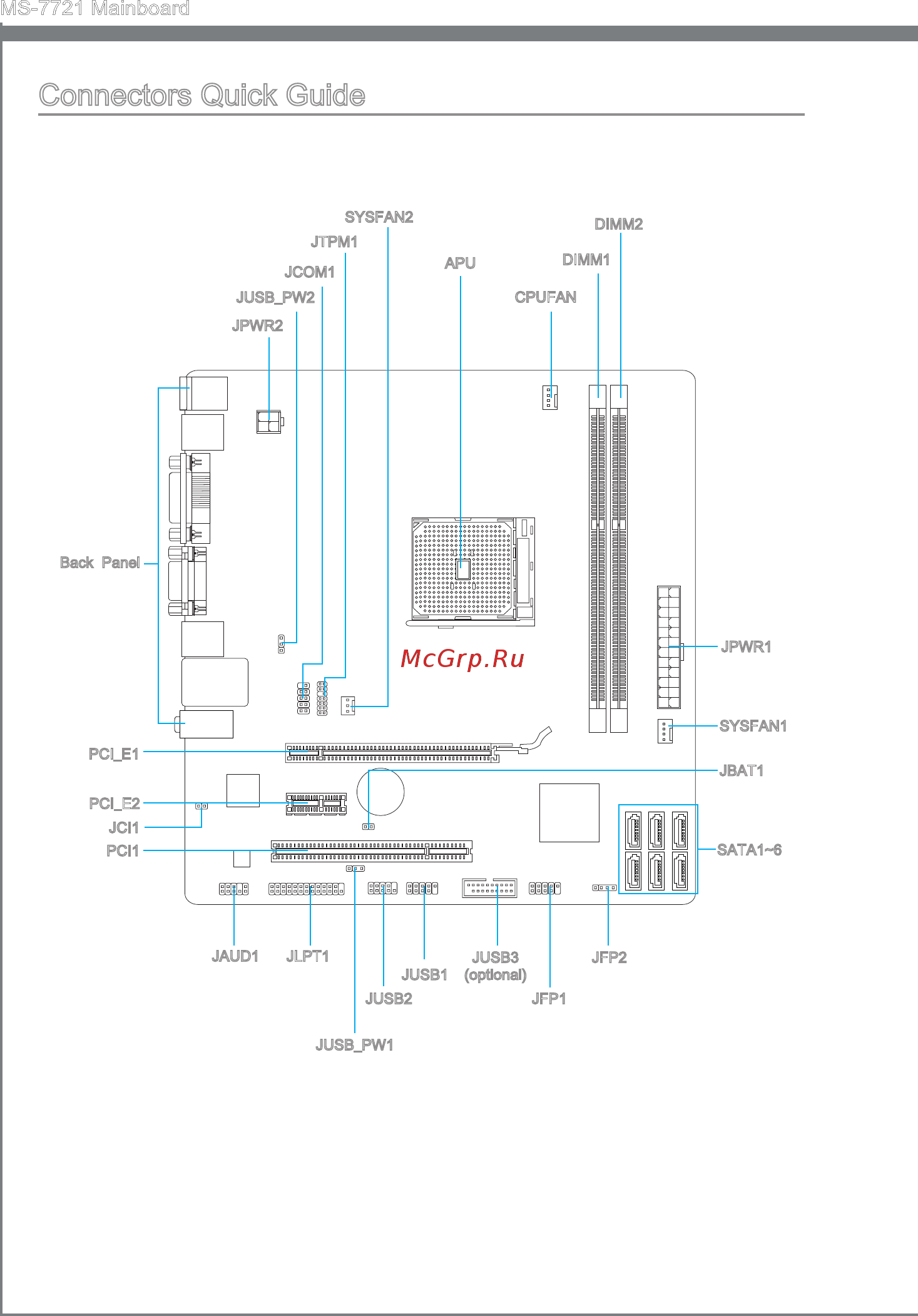

Connectors Quick Guide
Back Panel
APU
CPUFAN
JPWR1
SYSFAN1
SATA1~6
JFP2
JCI1
JTPM1
JCOM1
JLPT1
DIMM1
DIMM2
JFP1
JUSB3
(optional)
JUSB2
JUSB1
JUSB_PW1
JBAT1
JAUD1
PCI1
PCI_E2
PCI_E1
SYSFAN2
JPWR2
JUSB_PW2
