Ru-19
Русский
ния вентиляторов к блоку питания.
•
Перед первым включением системы убедитесь, что никакие кабели и провода
не мешают вентиляторам вращаться.

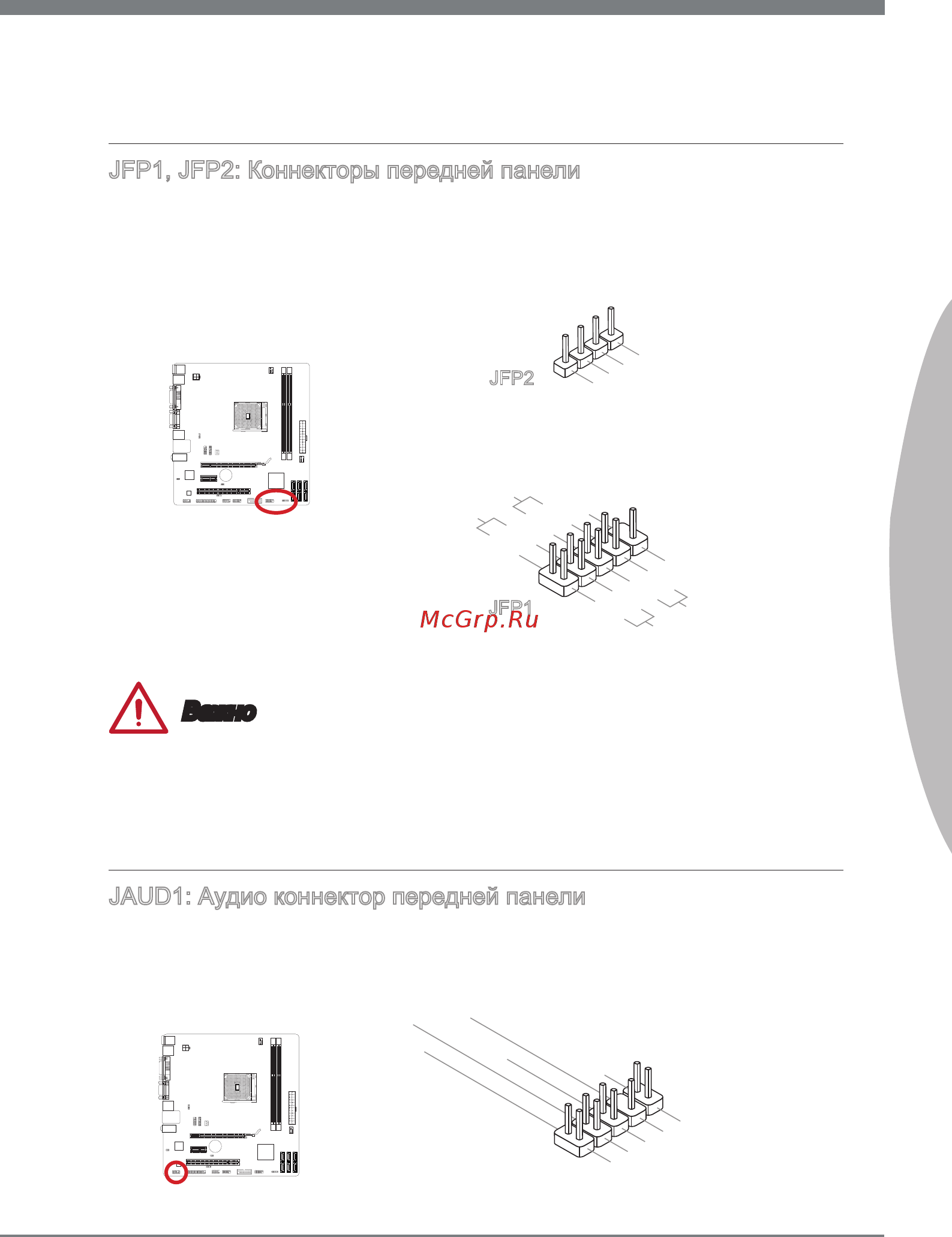

JFP1, JFP2: Коннекторы передней панели
Данные коннекторы подключаются к кнопкам и световым индикаторам передней
панели. Коннектор JFP1 совместим с Intel
®
Front Panel I/O Connectivity Design
Guide. При подключении к коннекторам передней панели используйте М-конне-
ктор. Это облегчает подключение. Подключите все провода передней панели к
М-коннектору.
3.Speaker
4.VCC5
1.Speaker
2.VCC5
1.+
3.-
10.No Pin
5.-
Reset Switch
HDD LE
D
Power Switch
Power LED
7.+
9.Reserved
8.-
6.+
4.-
2.+
JFP1
JFP2
Важно
•
Корпусные коннекторы, выводы которых промаркированы маленькими треу-
гольниками обозначают положительные провода. Для определения правиль-
ной ориентации коннекторов относительно М-коннектора смотрите диаграммы
выше.
•
Большинство корпусных коннекторов передней панели подключаются к JFP1.
JAUD1: Аудио коннектор передней панели
Данный коннектор позволяет подключить переднюю звуковую панель корпуса.
Данный коннектор совместим с Intel
®
Front Panel I/O Connectivity Design Guide.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone R
7.SENSE_SEND
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
