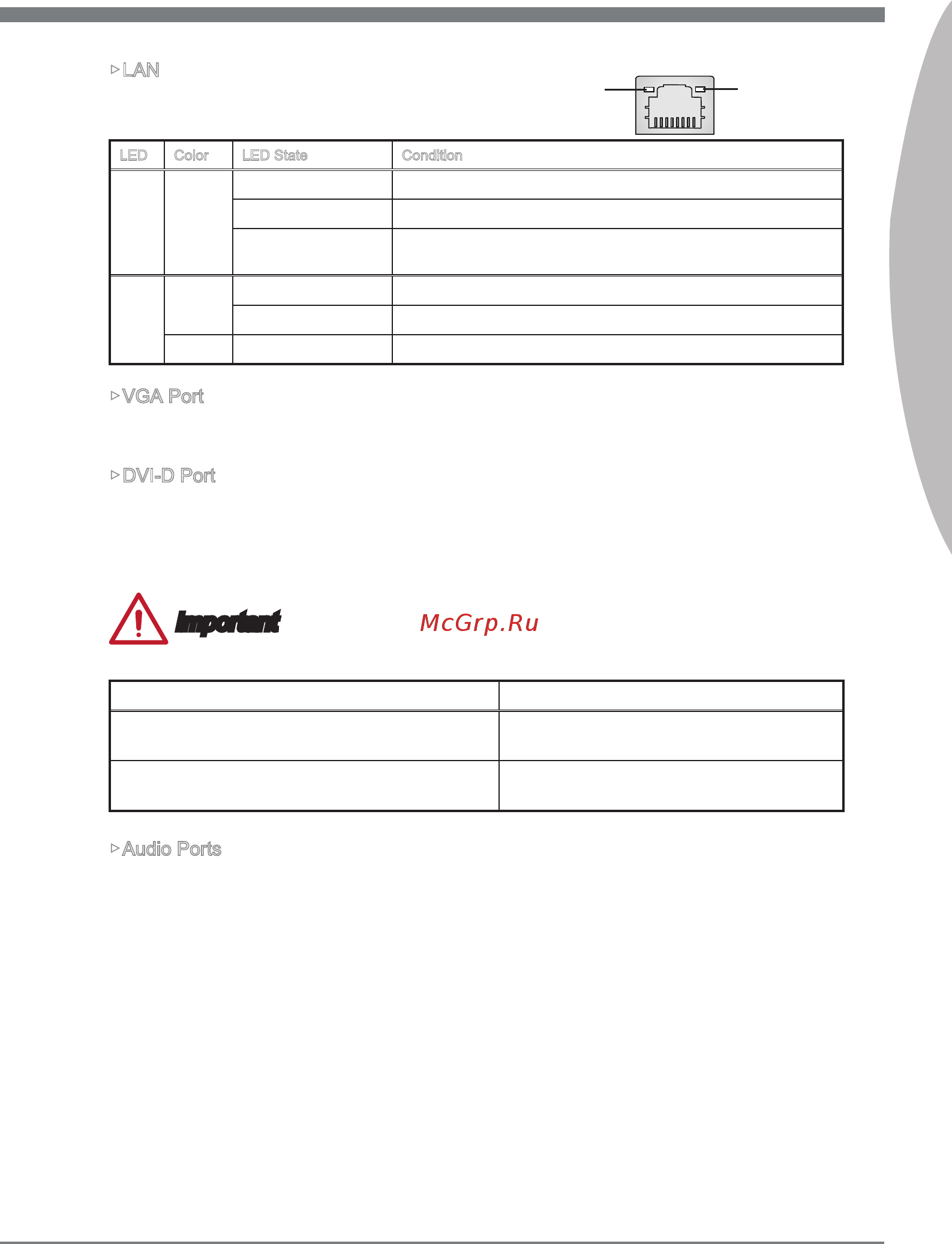

En-7
English
▶LAN
The standard RJ-45 LAN jack is for connecting to a
Local Area Network (LAN).
LED Color LED State Condition
Left Yellow O LAN link is not established.
On(Steady) LAN link is established.
On(ashing) The computer is communicating with another computer on the
network.
Right Green O 10 Mbits/sec data rate
On 100 Mbits/sec data rate
Orange On 1000 Mbits/sec data rate
▶VGA Port
The DB15-pin female connector is provided for monitor.
▶DVI-D Port
The DVI-D (Digital Visual Interface- Digital) connector can be connected to a LCD moni-
tor, or a CRT monitor with an adapter. To connect a monitor, please refer to the moni-
tor’s manual for more information.
Important
This platform supports dual-display function (VGA+DVI)
VGA+DVI
Extend mode
(Extend the desktop to the second monitor)
◯
Clone mode
(Two monitors have the same screen)
◯
▶Audio Ports
These connectors are used for audio devices. The color of the jack refers to the function
of the connector.
■ Blue-Line in: Used for connecting external audio outputting devices.
■ Green- Line out: Used as a connector for speakers or headphone.
■ Pink- Mic: Used as a connector for a microphone.
Yellow Green/ Orange
