En-29
English

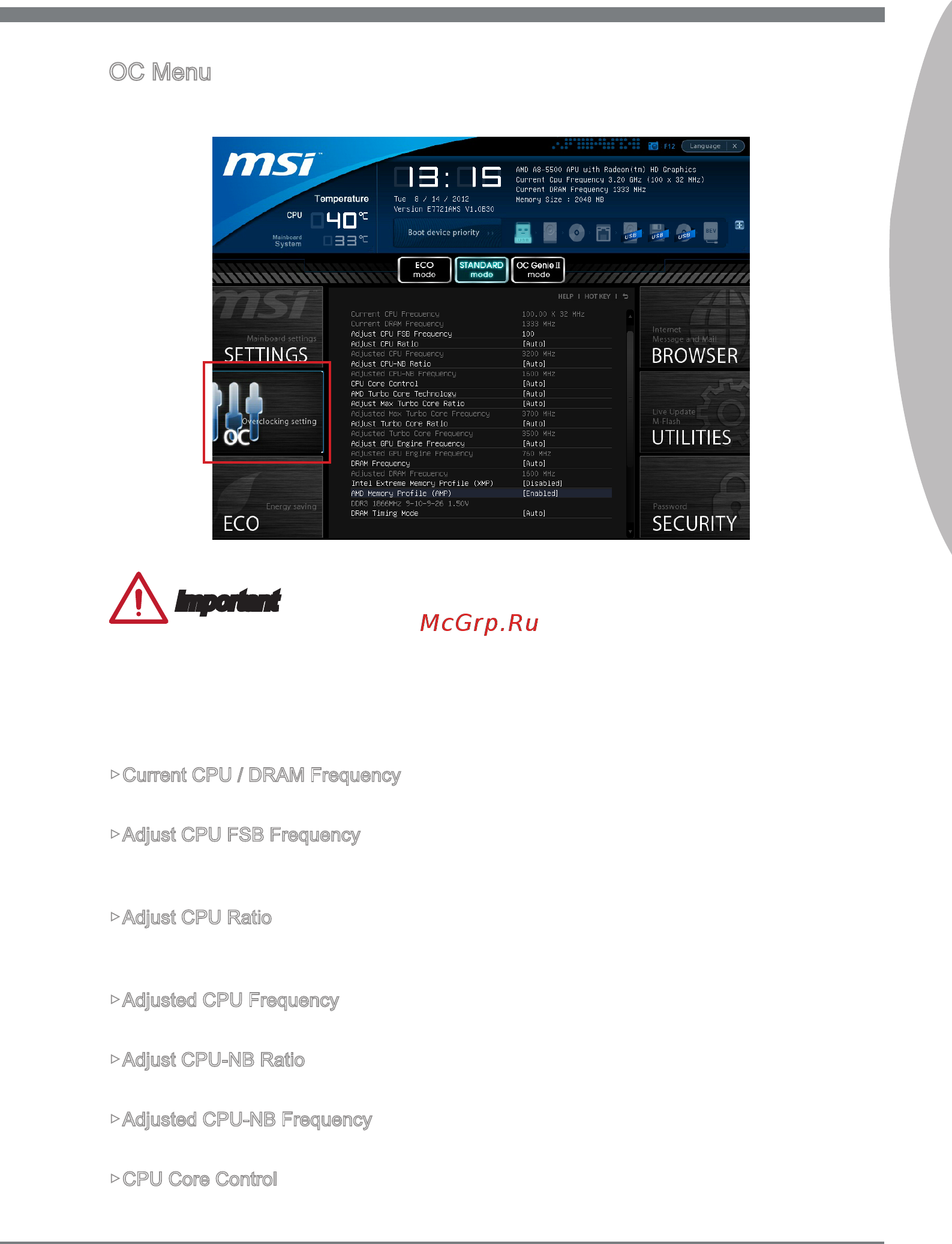

OC Menu
This menu is for advanced users who want to overclock the mainboard.
Important
•
Overclocking your PC manually is only recommended for advanced users.
•
Overclocking is not guaranteed, and if done improperly, can void your warranty or
severely damage your hardware.
•
If you are unfamiliar with overclocking, we advise you to use OC Genie for easy
overclocking.
▶Current CPU / DRAM Frequency
These items show the current clocks of CPU and Memory speed. Read-only.
▶Adjust CPU FSB Frequency
Allows you to set the CPU base clock. You may overclock the CPU by adjusting this
value. Please note that overclocking behavior and stability is not guaranteed.
▶Adjust CPU Ratio
Controls the multiplier that is used to determine internal clock speed of the processor.
This feature can only be changed if the processor supports this function.
▶Adjusted CPU Frequency
It shows the adjusted CPU frequency. Read-only.
▶Adjust CPU-NB Ratio
This item is used to adjust CPU-NB clock ratio.
▶Adjusted CPU-NB Frequency
It shows the adjusted CPU-NB frequency. Read-only.
▶CPU Core Control
This item is used to control number of CPU cores. When set to [Auto], the CPU will
