Ru-24
MS-7721 Системная плата

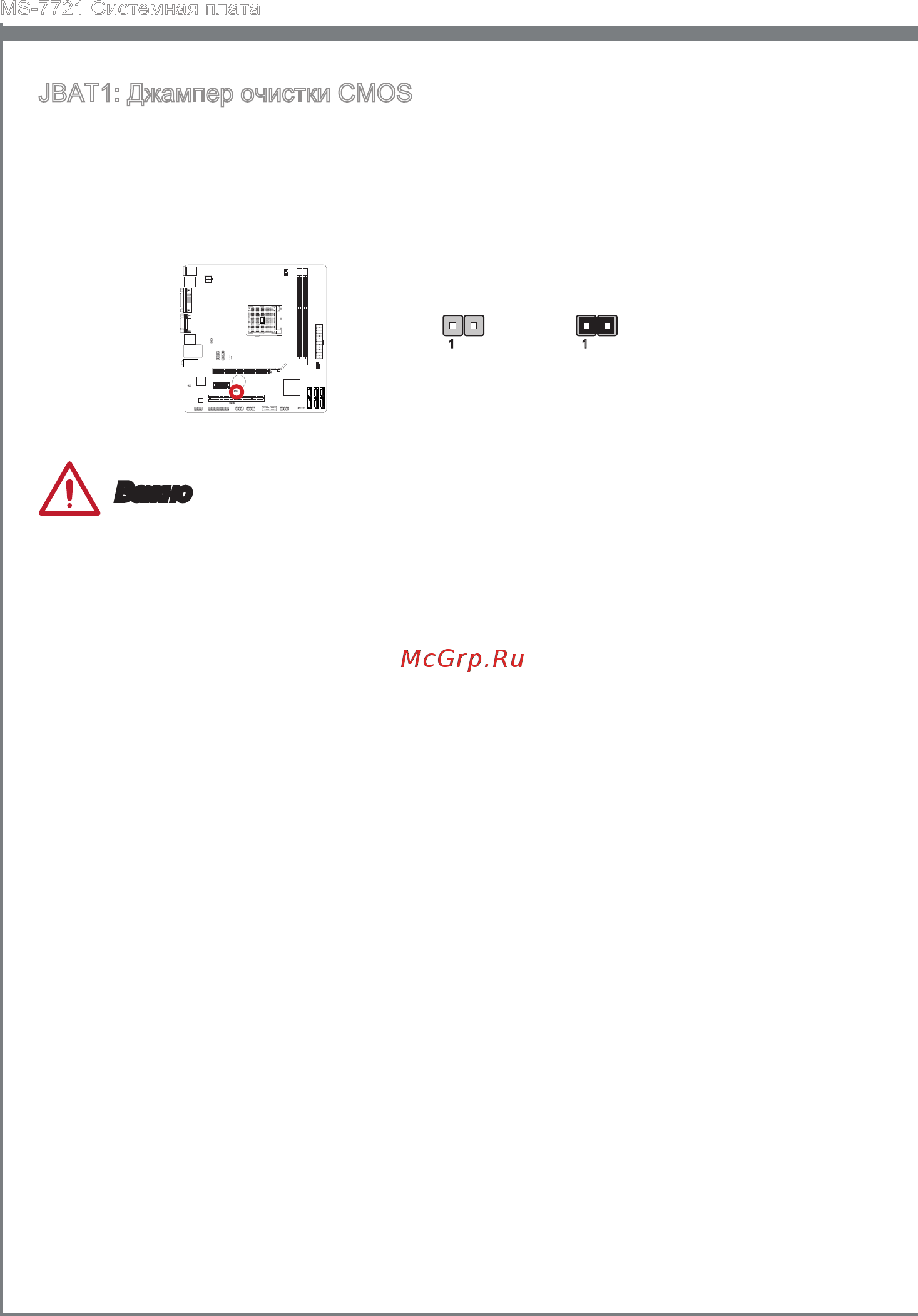

JBAT1: Джампер очистки CMOS
На плате установлена CMOS память, которая питается от батареи, установленной
на плате. CMOS отвечает за настройки конфигурационных данных. За счет
CMOS памяти система может автоматически загружать операционную систему,
каждый раз при включении питания. Если вы хотите сбросить настройки системы,
установите джампер для очистки CMOS.
Хранить
данные
Очистить
данные
1 1
Важно
Вы можете очистить CMOS путем замыкания контактов джампера при выключенной
системе. После сброса, разомкните контакты джампера. Не замыкайте контакты
джампера при работающей системе. Это повредит системную плату.
