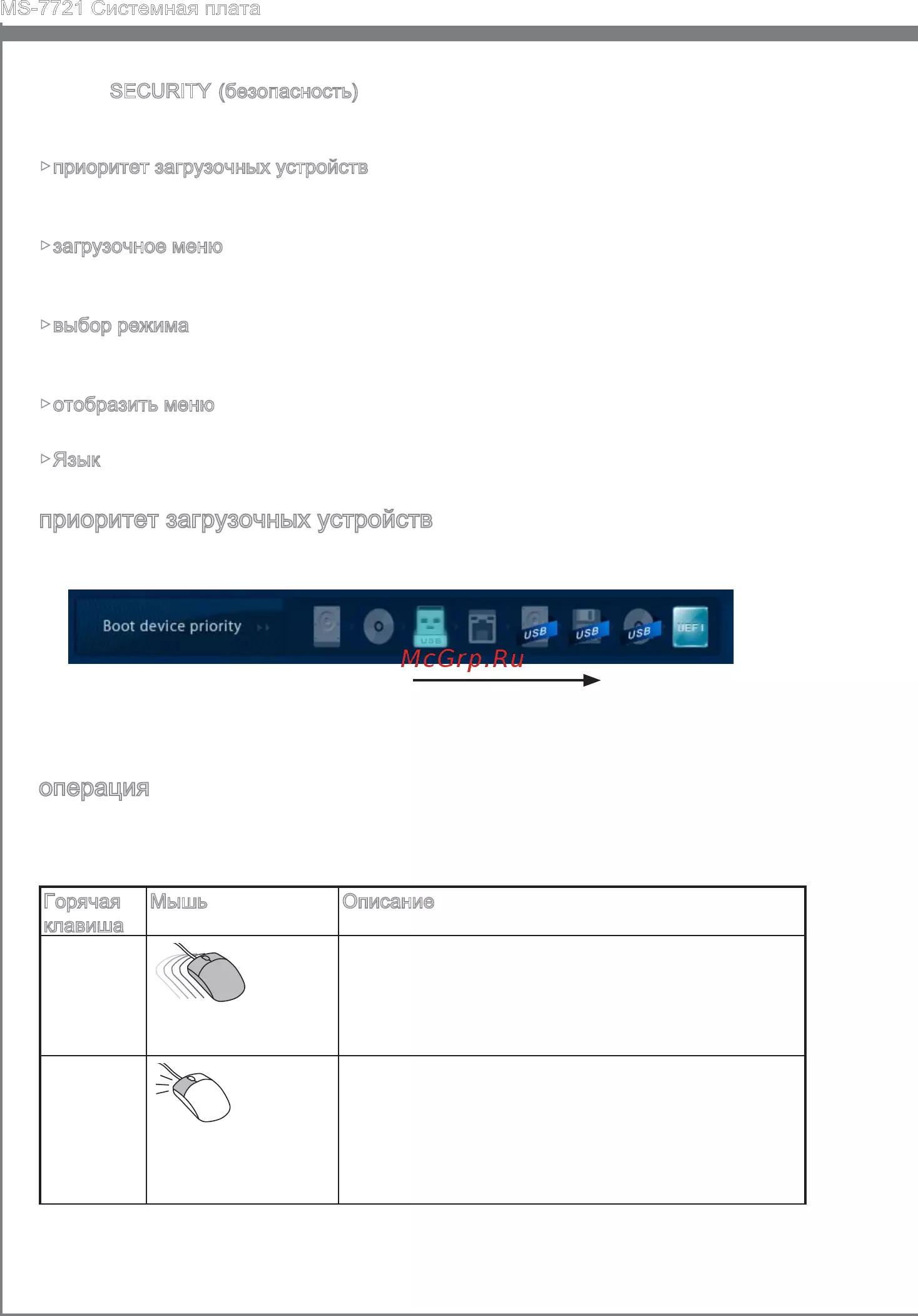

![MSI FM2-A85XMA-P33 [151/160] Русский](/views2/1208906/page151/bg97.png)
Ru-29
Русский
<Esc>
Кликните правой
кнопкой
Перейти к меню выхода или вернуться к
предыдущему меню
<+> Увеличивает числовое значение или делает
изменение
<-> Уменьшает числовое значение или делает
изменение
<F1> Общая справка
<F4> Характеристики процессора
<F5> Войти в Memory-Z
<F6> Загрузить оптимальные настройки по умолчанию
<F8> Загрузить профиль для разгона с USB
<F9> Сохранить профиль для разгона на USB
<F10> Сохранить изменения и перезагрузить систему
<F12> Сохранить фото с экрана на FAT/FAT32 USB
носитель
Подменю
Символ стрелки появляется слева от некоторых полей. Это означает, что пункт
имеет подменю. Подменю содержит дополнительные настройки для выбранного
поля. Для входа в подменю вы можете использовать клавиши стрелок ( ↑↓ ),
чтобы выделить поле и нажать <Enter> или двойной левый клик мыши. Чтобы
вернуться к предыдущему меню нажмите <Esc > или кликните один раз правую
кнопку мыши.
Общая справка
Click BIOS II может отображать окно Общей справки Для вызова окна из любого
меню БИОС нажмите <F1> или кликните HELP (помощь) в окне настроек БИОС.
Окно справки отображает список используемых клавиш и возможные варианта
выбора для выделенного пункта.
