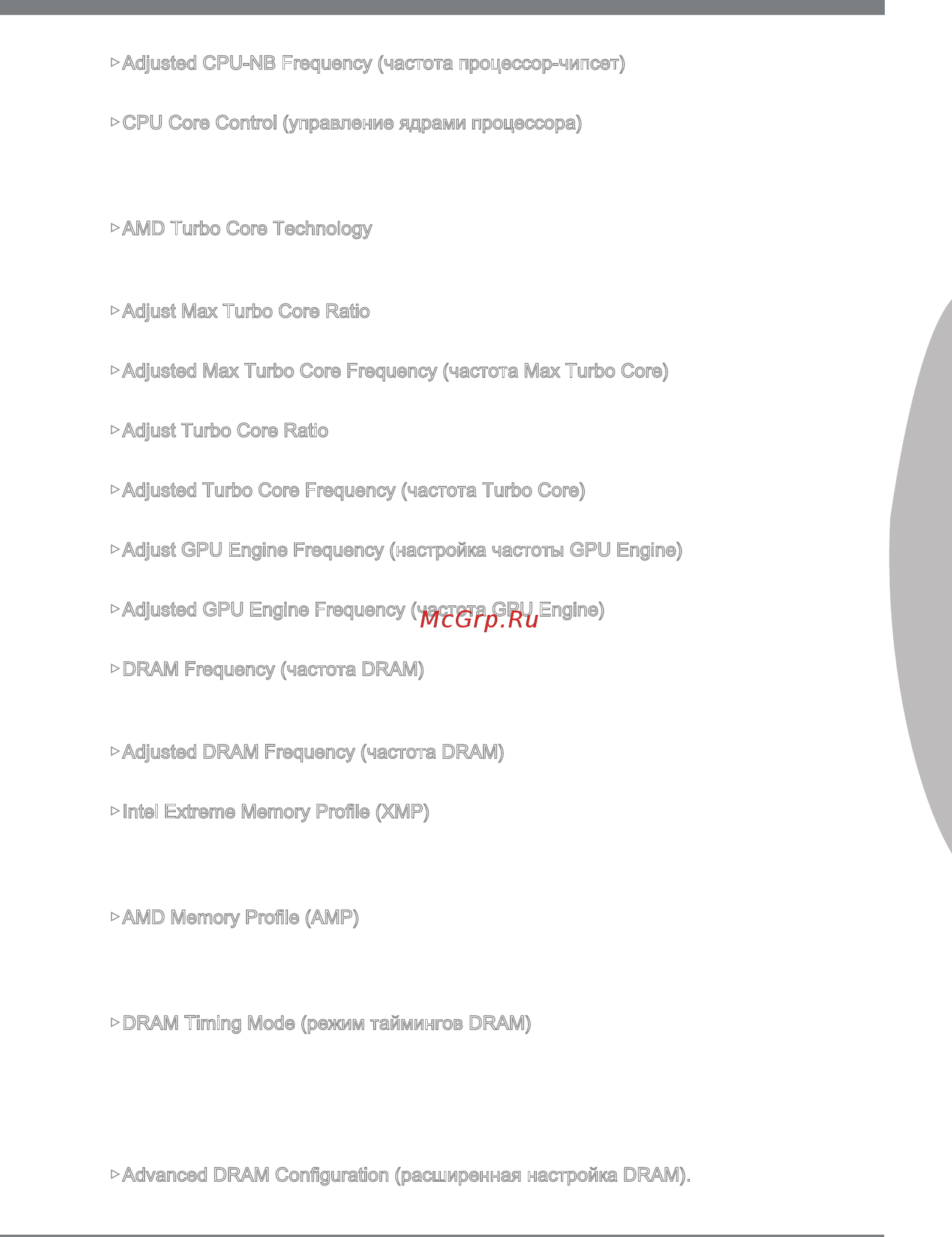

MSI FM2-A85XMA-P33 [153/160] Русский
![MSI FM2-A85XMA-P33 [153/160] Русский](/views2/1208906/page153/bg99.png)
Ru-31
Русский
▶Adjusted CPU-NB Frequency (частота процессор-чипсет)
Показывает частоту процессор-чипсет. Read-only (только для чтения).
▶CPU Core Control (управление ядрами процессора)
Позволяет изменять количество используемых ядер процессора. При установке
в [Auto], процессор использует количество ядер по умолчанию. При установке в
[Manual], вы можете включить/выключить определенное ядро процессора.
▶AMD Turbo Core Technology
Данная технология автоматически увеличивает частоту активных ядер
процессора. Это улучшает производительность.
▶Adjust Max Turbo Core Ratio
Позволяет настроить множитель Max Turbo Core
▶Adjusted Max Turbo Core Frequency (частота Max Turbo Core)
Показывает частоту Max Turbo Core. Read-only (только для чтения).
▶Adjust Turbo Core Ratio
Позволяет настроить множитель Turbo Core
▶Adjusted Turbo Core Frequency (частота Turbo Core)
Показывает частоту Turbo Core. Read-only (только для чтения).
▶Adjust GPU Engine Frequency (настройка частоты GPU Engine)
Позволяет настроить частоту интегрированной графики.
▶Adjusted GPU Engine Frequency (частота GPU Engine)
Показывает частоту интегрированной графики. Read-only (только для чтения).
▶DRAM Frequency (частота DRAM)
Позволяет настроить частоту DRAM памяти. Примите во внимание, что стабильная
работе в режиме разгона не гарантируется.
▶Adjusted DRAM Frequency (частота DRAM)
Показывает установленную частоту DRAM. Read-only (только для чтения).
▶Intel Extreme Memory Prole (XMP)
Выберите Intel Extreme Memory Prole (XMP), чтобы увеличить производительность
системы. Когда Intel Extreme Memory Prole (XMP) включен, AMD Memory Prole
(AMP) будет автоматически выключен.
▶AMD Memory Prole (AMP)
Выберите AMD Memory Prole (AMP), чтобы увеличить производительность
системы. Когда AMD Memory Prole (AMP) включен, Intel Extreme Memory Prole
(XMP) будет автоматически выключен.
▶DRAM Timing Mode (режим таймингов DRAM)
Выберите, для установки таймингов DRAM из SPD (Serial Presence Detect)
EEPROM на e DRAM модуле. При установке в [Auto], настройки в подменю
“Advanced DRAM Conguration”определяются из SPD. Опции [Link] или [Unlink],
как и подменю “Advanced DRAM Conguration” позволяют пользователям
сконфигурировать тайминги для каждого канала вручную.
▶Advanced DRAM Conguration (расширенная настройка DRAM).
Нажмите <Enter>, чтобы войти в подменю.
