En-10
MS-7721 Mainboard

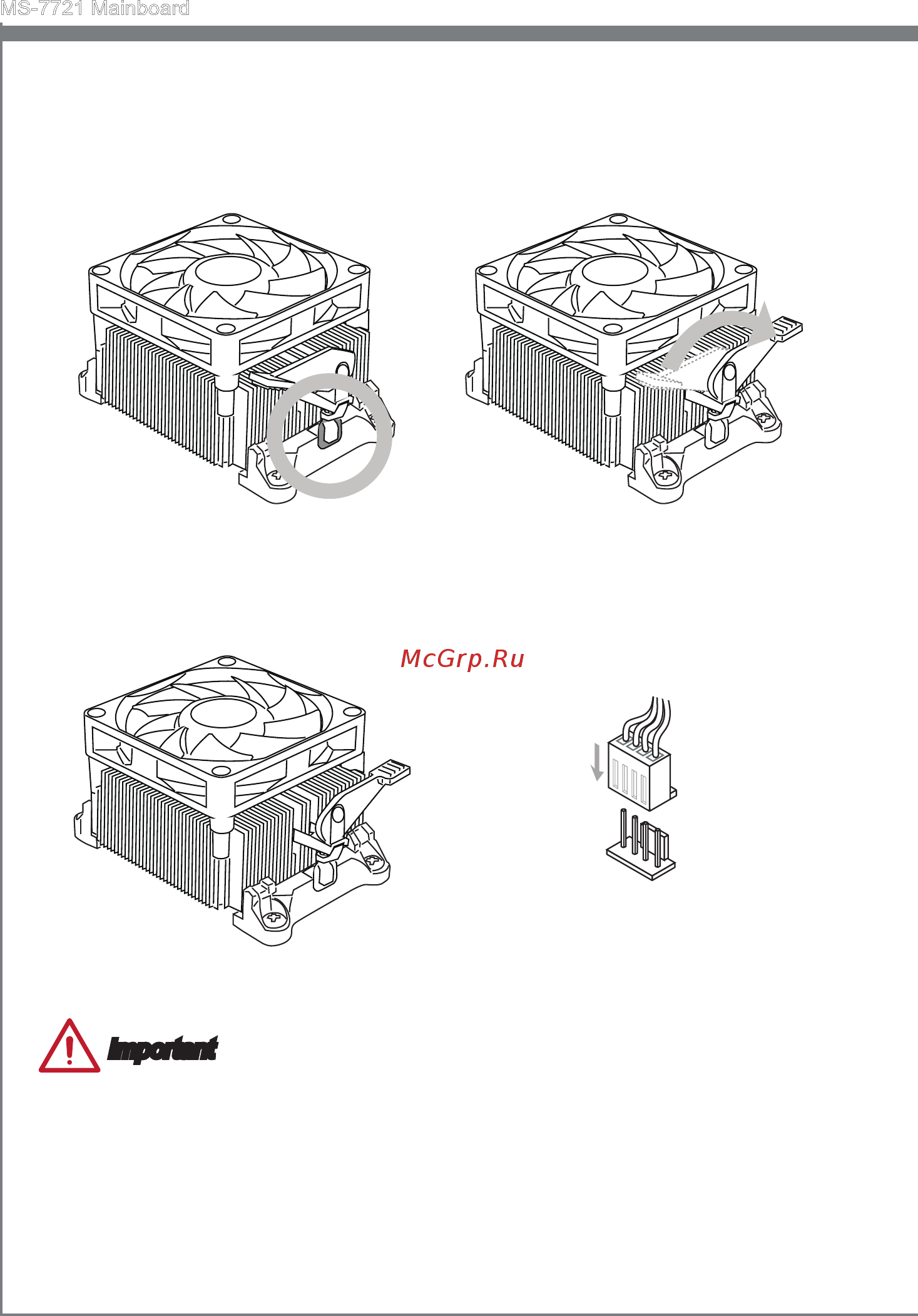

5. Position the cooling set onto the
retention mechanism.
Hook one end of the clip to hook
rst.
6. Then press down the other end of the
clip to fasten the cooling set on the
top of the retention mechanism.
Locate the Fix Lever and lift up it .
7. Fasten down the lever. 8. Attach the APU Fan cable to the APU
fan connector on the mainboard.
Important
•
While disconnecting the Safety Hook from the xed bolt, it is necessary to keep an
eye on your ngers, because once the Safety Hook is disconnected from the xed
bolt, the xed lever will spring back instantly.
•
Conrm that the APU cooler has formed a tight seal with the APU before booting
your system.
•
Please refer to the documentation in the APU cooler package for more details about
APU cooler installation.
