De-6
MS-7721 Mainboard

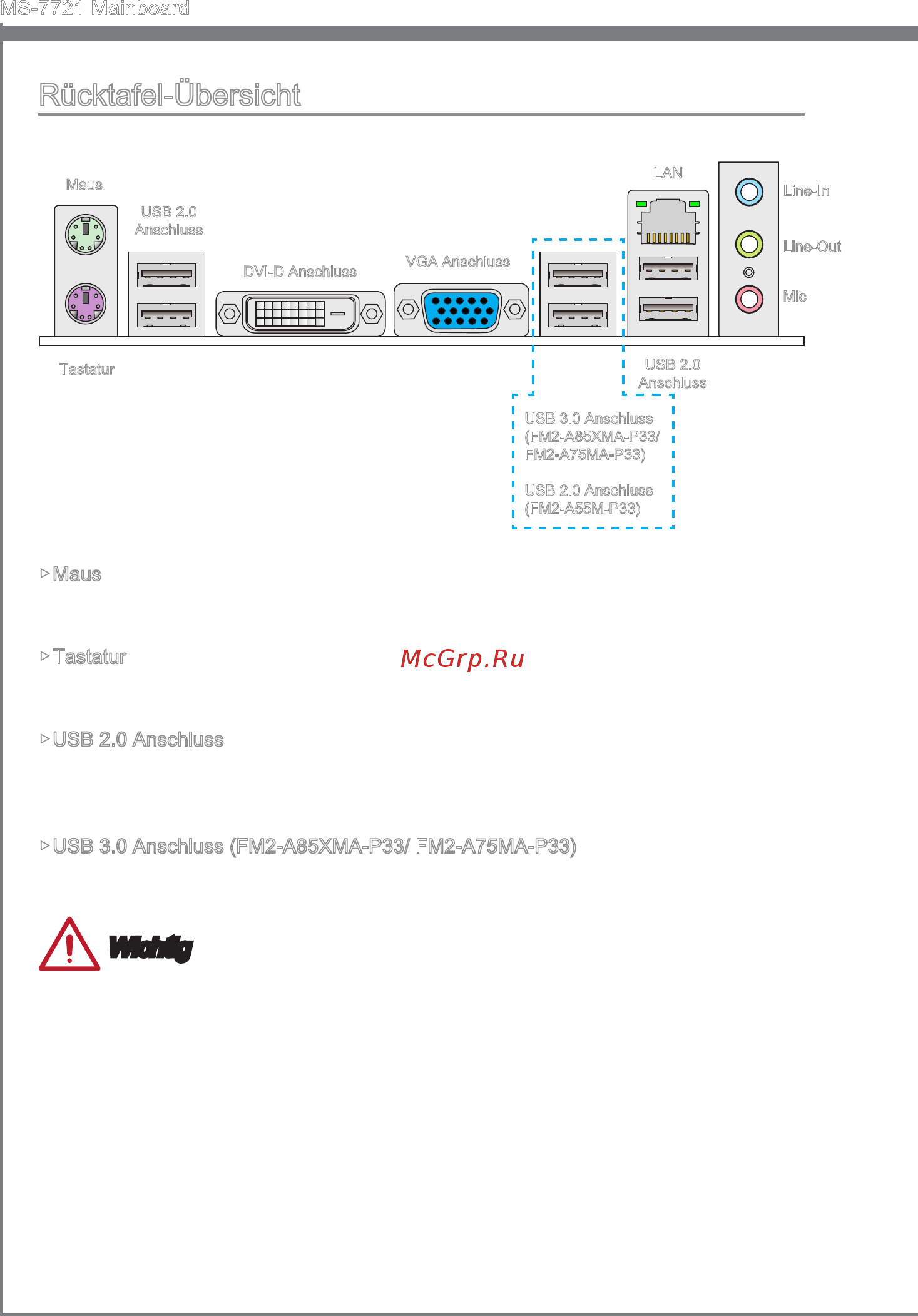

Rücktafel-Übersicht
▶Maus
Die Standard PS/2
®
Maus Stecker DIN ist für eine PS/2
®
Maus.
▶Tastatur
Die Standard PS/2
®
Tastatur Stecker DIN ist für eine PS/2
®
Tastatur.
▶USB 2.0 Anschluss
Der USB 2.0 Anschluss dient zum direkten Anschluss von USB 2.0-Geräten, wie etwa
Tastatur, Maus oder weiterer USB 2.0-kompatibler Geräte.
▶USB 3.0 Anschluss (FM2-A85XMA-P33/ FM2-A75MA-P33)
Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Er unterstützt
Datentransferraten bis zu 5 Gbit/s (SuperSpeed).
Wichtig
Um ein USB 3.0 einzusetzen, schließen Sie es bitte mit einem USB 3.0 kompatiblen
Kabel an einen USB 3.0 Anschluss an.
LAN
Line-In
Line-Out
Mic
USB 2.0
Anschluss
VGA Anschluss
DVI-D Anschluss
Maus
USB 2.0
Anschluss
USB 3.0 Anschluss
(FM2-A85XMA-P33/
FM2-A75MA-P33)
USB 2.0 Anschluss
(FM2-A55M-P33)
Tastatur
