Fr-19
Français

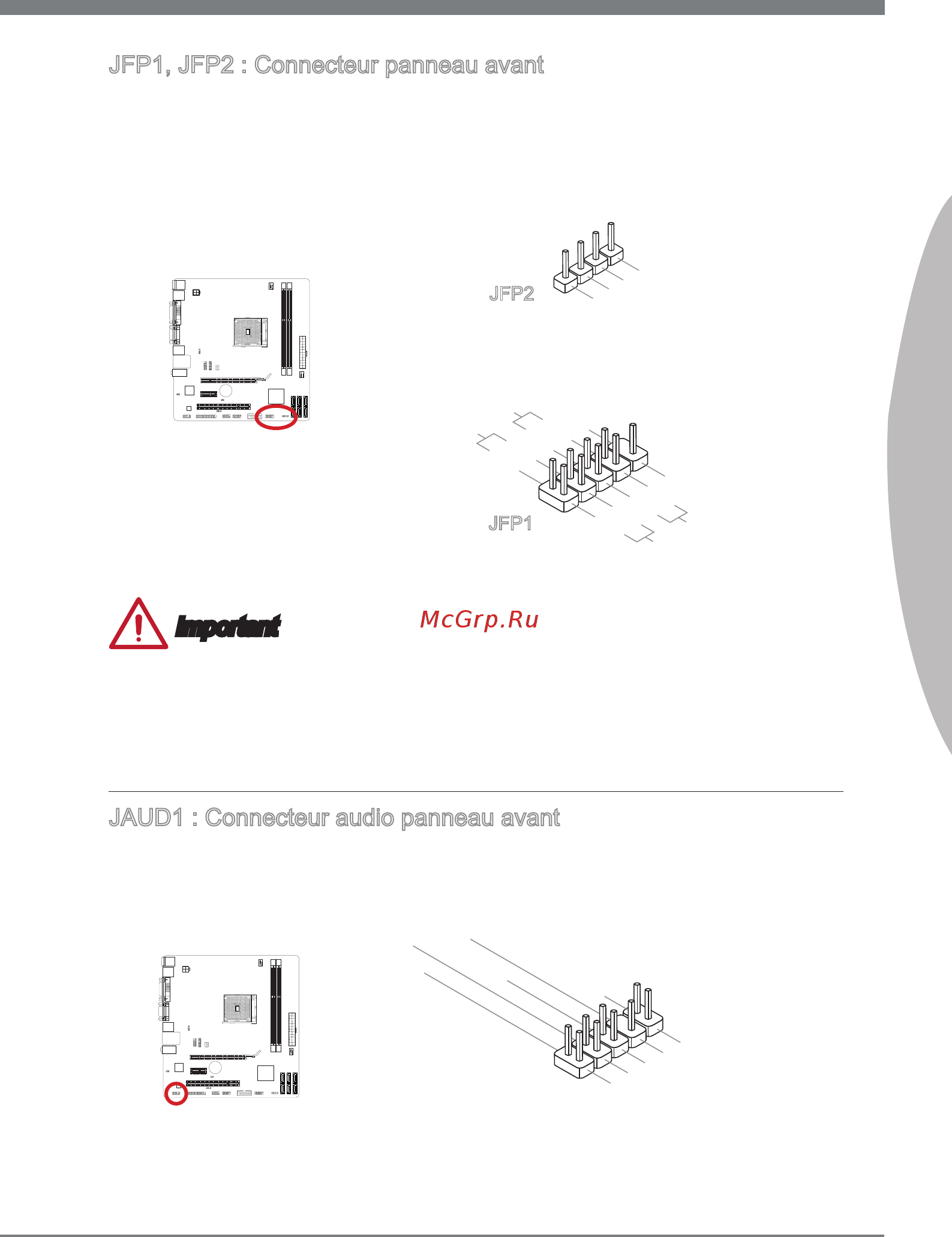

JFP1, JFP2 : Connecteur panneau avant
Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1
est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant
Intel
®
. Lors d’installation des connecteurs du panneau avant, veuillez utiliser les mCon-
nectors attachés an de vous simplier l’installation. Connectez tous les ls du boîtier
aux mConnectors et puis connectez les mConnectors à la carte mère.
3.Speake r
4.VCC5
1.Speake r
2.VCC5
1.+
3.-
10.No Pin
5.-
Reset Switch
HDD LE
D
Power Switch
Power LED
7.+
9.Reserved
8.-
6.+
4.-
2.+
JFP1
JFP2
Important
•
Sur les branchements du boîtiers, les broches marquées par de petits triangles sont
des ls positifs. Veuillez utiliser les diagrammes ci-dessus et l’explication de mCon-
nectors pour déterminer la bonne orientation et position des connecteurs.
•
La majorité des connecteurs sur le panneau avant du boîtier d’ordinateur sont con-
nectés au JFP1 à l’origine.
JAUD1 : Connecteur audio panneau avant
Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est con-
forme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel
®
.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone R
7.SENSE_SEND
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
