De-13
Deutsch

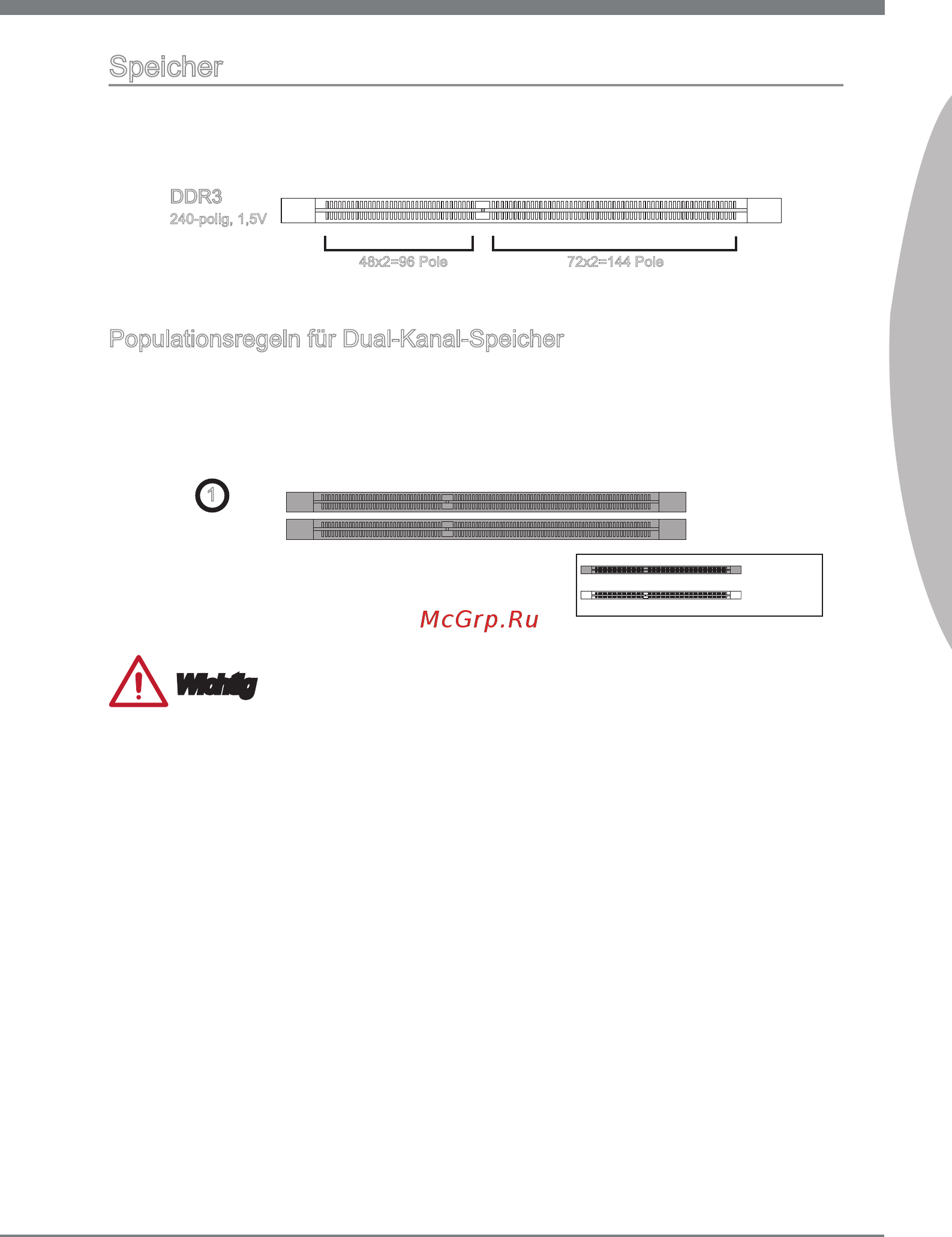

Speicher
Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informa-
tionen über kompatible Bauteile nden Sie unter
http://www.msi.com/service/test-report/
DDR3
240-polig, 1,5V
48x2=96 Pole 72x2=144 Pole
Populationsregeln für Dual-Kanal-Speicher
Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitun-
gen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird
die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen
zur Veranschaulichung der Installationsvorgaben im Dual-Kanal-Modus.
1
DIMM1
DIMM2
Wichtig
•
DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard
DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in
DDR3 DIMM Slots.
•
Sie verwenden die Speichermodule des gleichen Typs und identischer Speicherdich-
te im Zweikanalbetrieb, um die Systemstabilität zu gewährleisten.
•
Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 15+ GB
(nicht volle 16 GB) erkannt, wenn jeder DIMM Slot mit einem 8GB Speichermodul
besetzt wird.
Installed
Empty
installiert
leer
